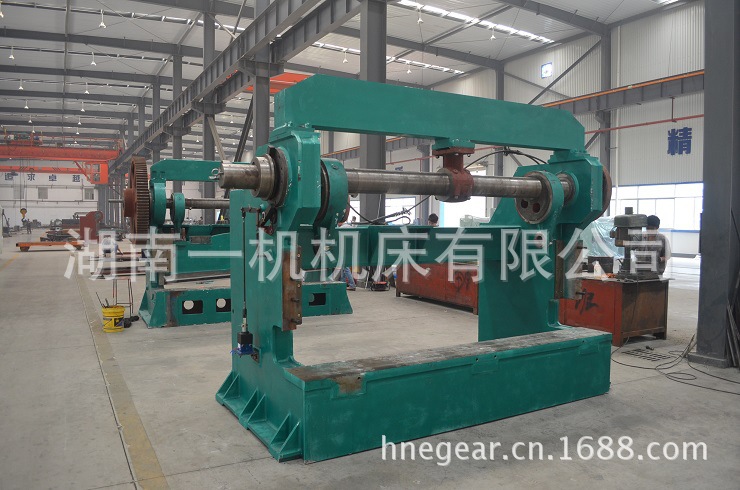

一、机床的主要结构、配置、功能、特点： 1．该机器为机械闸式剪板机，用于直线剪切钢板。 2．机身采用全钢板焊接结构，振动时效消除应力，或退火等办法有效消除应力，保证机床有较高静态，动态刚度和减震性能，确保机床精度能长久保持。 3．具有单次或连续等操作功能，调试使用，维修方便。 4．设有后挡料装置，具有良好的功能以利于较长板料剪切时出料。 5．该机采用刚性转键离合，工作效率高，容易维修，并采用电液推杆装置控制离合，取代电磁铁。噪声小，可靠性，故障小。 6．该机装有安全防护栅，可以杜绝人伤事故。 7该．机配有电器和机械过载保护。 8．该机采用四组压料弹簧(八个)增加了压料力，提高板料的剪切精度。 二、设备主要技术参数及验收标准： 参数名称 单 位 Q11-20×2500 剪切最大板厚 mm 20 剪切最大板宽 mm 2500 喉口深度 mm 300 板料强度极限 MPa Бb≤450 剪切角 ° 3° 后挡料行程 mm 20~1000 每分钟行程次数 次/分 28 电动机功率 KW 30 外型尺寸（长） mm 3690 （宽） mm 2700 （高） mm 3340
