一、       产品描述

嵌入式门禁控制器是目前国内最小的嵌入式联网控制器，采用高性能集成以太网单片机,全新原装美国进口芯片；可外接一个韦根读卡器，实现进出刷卡，主要应用于安装位置小的地方，嵌入安装到楼宇对讲设备中，实现小区门禁功能。该门禁控制器装上外壳，可做为联网门禁一体机使用，与其他联网门禁混合安装使用。

二、       功能特性

TCP/IP通讯；

大容量存储卡，50000卡记录，50000刷卡记录，10000报警记录；

开门时区设置多达16组，且可以分别设定对应的多种开门方式，如卡、密码、卡+密码、双卡、首卡开门、定时等；

支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能；

支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；

自带一个读卡线圈，另支持外接1个weigend读卡器，自动适应26、34、37协议；

三、       性能参数

卡容量：         50000张

记录存量：       50000条

报警容量：       10000条

通讯方式：       TCP/IP

通讯距离：      到交换机100米以内

读卡器通讯：      wiegand（韦根）方式

通讯距离：       100米以内

开门方式：      卡、密码、卡+密码、双卡、首卡开门、软件、火警、按钮、定时

四、       基本参数

主板型号：       MAC-QIC06

主板尺寸：       75mm×52mm×16mm

主板颜色：      深蓝

主板重量：      约80克

   工作温度：       <60℃

环境湿度：       10% ~ 95% R.H

工作电压：       DC 12V

工作电流：       < 130mA

额定功率：      ≤1W

断电保护：       10年

五、       控制器接口

读 卡 器：       1 个 （外接WG 读卡器\\HID\\Motorola 及其他WG通讯方式的输入设备）

感应线圈：       1 个

报警输入：       1 个

出门按钮：       1 个

门磁输入：       1 个

电锁输出：       1 个 （干接点输出，无电压）

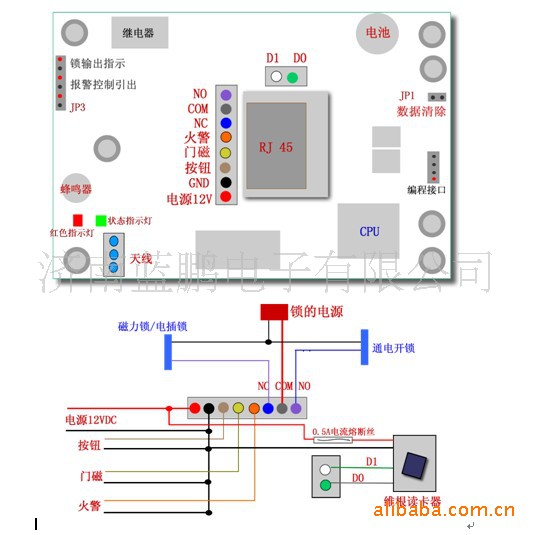

六、       接线示意图

七、       应用领域

写字楼     现代小区  办公场所
