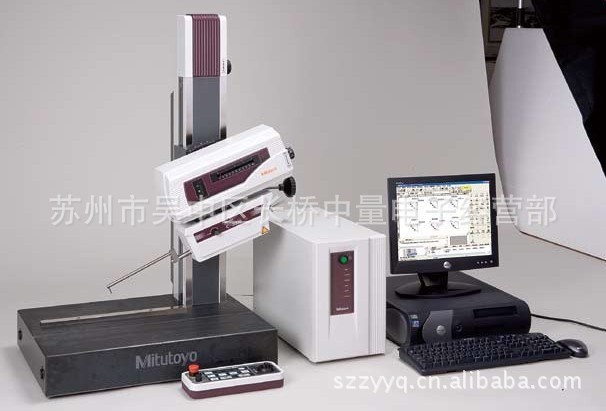

三丰Mitutoyo轮廓仪CV-3100S4_进口三丰轮廓测量仪特价中
三丰轮廓测量机的技术参数:
CV-3100S4 | CV-3100H4 | CV-3100W4 | CV-3100S8 | CV-3100H8 | CV-3100W8 | ||
CV-4100S4 | CV-4100H4 | CV-4100W4 | CV-4100S8 | CV-4100H8 | CV-4100W8 | ||
测量范围 | X轴 | 100mm | 200mm | ||||
Z轴(检测器) | ±25mm | ||||||
Z2轴(立柱)移动量 | 300mm | 500mm | 500mm | 300mm | 500mm | 500mm | |
X轴倾斜范围 | ±45° | ||||||
标尺 | X轴 | 光栅尺 | |||||
Z1轴(检测器) | 光栅尺(CV-3100系列),激光全息光栅尺(CV-4100系列) | ||||||
Z2轴(立柱) | ABS光栅尺 | ||||||
分辨率 | X轴 | 0.05цm | |||||
Z1轴(检测器) | 0.2цm(CV-3100系列),0.05цm(CV-4100系列) | ||||||
Z2轴(立柱) | 1цm | ||||||
驱动速度 | X轴 | 0-80mm/s和手动 | |||||
Z2轴(立柱) | 0-20mm/s和手动 | ||||||
测量速度 | 0.02-5mm/s | ||||||
直线度(X轴在水平方向上) | 0.8цm/100mm | 2цm/200mm | |||||
指示精度(20℃时)CV-3100系列 | X轴 | ±(1+0.01L) цm L=驱动长度(mm) | ±(1+0.02L) цm L=驱动长度(mm) | ||||
Z1轴(检测器) | ±(2+14H/100) цm H:水平位置上的测量高度(mm) | ||||||
指示精度(20℃时)CV-4100系列 | X轴 | ±(0.8+0.01L) цm L=驱动长度(mm) | ±(0.8+0.02L) цm L=驱动长度(mm) | ||||
Z1轴(检测器) | ±(0.8+10.5Hl/25) цm H:水平位置上的测量高度(mm) | ||||||
探针上/下动作 | 弧形运动 | ||||||
测量方向 | 向前/向后 | ||||||
探针方向 | 向上/向下 | ||||||
测力 | 30mN | ||||||
跟踪角度 | 上升:77°,下降:87°(根据表面粗糙度使用标准单切面探针) | ||||||
探针针尖(标准附件) | 针尖半径:25цm,硬质合金头 | ||||||
基座尺寸(宽×深) | 600×450mm | 1000×450mm | 600×450mm | 1000×450mm | |||
基座材料 | 花岗岩 | ||||||
外部尺寸(宽×深×高) | 主机 | 756×482× | 756×482× | 1156×482× | 766×482× | 766×482× | 1166×482× |
控制箱 | 221×344×490mm | ||||||
遥控箱 | 248×102×62.2mm | ||||||
重量 | 主机 | 140kg | 150kg | 220kg | 140kg | 150kg | 220kg |
控制箱 | 14kg | ||||||
遥控箱 | 0.9kg | ||||||
工作温度范围 | 15℃至25℃(校正和测量时段内,温差不超过±1℃) | ||||||
工作湿度范围 | 20-80%RH(无凝结状态) | ||||||
保存温度范围 | -10℃至50℃ | ||||||
保存湿度范围 | 5-90%RH(无凝结状态) | ||||||
电源规格 | 100-120V,200-240V±10%,AC50/60HZ | ||||||
电源消耗(仅主机) | 400W | ||||||
三丰轮廓测量机(CV4100系列特别安装了高精度激光全息摄影光栅尺)。有效保证了全部测量范围内的高分辨率和高精度
三丰轮廓测量机的产品特点
·CV-3100 Contracer—Z轴检测装置中的数显标尺确保了总行程为+25mm时分辨率可高达0.0002mm。
·CV-4100系列Contracer—Z轴检测装置中的激光全息光栅尺是一种新型的高精度标尺。它基于衍射
光干涉现象设计,有效保证了全部测量范围内高达0.0005mm的分辨率。
·无需根据记录倍率改变Z轴无分辨率。无序切换范围,有效提高可操作性。
·用于FORMPAKR-1000轮廓分析程序兼容WindowsR95/98/NT4.0/2000操作系统,便于测量。
·可通过外置控制箱进行定位、开始/结束测量、返回以及远程进行其它操作。
·采用陶瓷导轨有效防止摩擦。
·垂直测壁为标准配置,可用于20mm测量探针(996506)和单边切割测量探针(354884)。

三丰Mitutoyo轮廓仪CV-3100S4_进口三丰轮廓测量仪特价中
特点 |
| 1.大幅度提高了驱动速度(X轴;80mm/s,Z2轴:20mm/s),近一步降低了总测量时间。 |
| 2.为了在一定时段内维持仪器的直线度规格,三丰公司采用了具有极佳的耐摩擦性及稳定性的高硬度陶瓷导轨。 |
| 3.大量的外周设备选件支持CNC模式,从而可以很容易实现CNC测量。 |
| 4.驱动装置(X轴)和立柱(Z2轴)中集成了高精度线性编码器(Z2轴为ABS型),从而提高了在垂直方向持续自动测量小孔和不易定位 |
| 工件的重复精度。 |
| 5.X轴精度:±(0.8+0.01L)μm,Z1轴精度:±(0.8+|0.5H|/25)μm,针对高精度工件的测量所设计。(*CV-4100S4,H4,W4型:L为驱 |
| 动长度,H为测量高度(mm)) |
| 6.CV-4100系列的驱动装置集成了激光全息测微计检测器,在Z轴(垂直方向)的窄/宽测量范围内,提供卓越的精度和分辨率。 |
| 三丰轮廓仪技术参数 |
| X轴 | |
| 测量范围: | 100mm或200mm |
| 分辨率: | 0.05μm |
| 检测方法: | 线性编码器 |
| 驱动速度: | 0-80mm/s外加手动 |
| 测量速度: | 0.02-5mm/s |
| 测量方向: | 向前/向后 |
| 直线度: | 0.8μm/100inch,2μm/200mm;以X轴为水平方向上 |
| 指示精度(20°C时): | ±(1+0.01L)μm(CV-3100S4,H4,W4) |
| ±(0.8+0.01L)μm(CV-4100S4,H4,W4) | |
| ±(1+0.02L)μm(CV-3100S8,H8,W8) | |
| ±(0.8+0.02L)μm(CV-4100S4,H8,W8) | |
| *L=驱动长度(mm) | |
| 倾斜范围: | ±45° |
| Z1轴(立柱,仅用于CV-2000) | |
| 垂直移动: | 300mm或500mm |
| 分辨率: | 1μm |
| 检测方法: | ABSOLUTE线性编码器 |
| 驱动速度: | 0-20mm/s外加手动 |
| Z1轴(检测器) | |
| 测量范围: | ±25mm |
| 分辨率: | 0.2μm(CV-3100),0.05μm(CV-4100) |
| 检测方法: | 线性编码器(CV-3100),激光全息测微机(CV-4100) |
| 指示精度(20°C时): | ±(2+|4H|/100)μm(CV-3100) |
| ±(0.8+|0.5H|/25)μm(CV-4100) | |
| *H为水平位置上的测量高度(mm) | |
| 测针上/下运作: | 弧形运动 |
| 测针方向: | 向下 |
| 测力: | 30mN |
| 跟踪角度: | 向上:77°,向下:87°(根据表面粗糙度,使用标准单切面测针) |
| 测针针尖: | 半径:25μm,硬质合金针尖 |
| 基座尺寸(WxH): | 600x450mm或1000x450mm |
| 基座材料: | 花岗岩 |
| 重量 | 5kg(CV-1000N2),115.8kg(CV-2000M4),124kg(CV-2000S4) |
| 主机: | 140kg(S4),150kg(H4),220kg(W4),140kg(S8),150kg(H8),220kg(W8) |
| 控制装置: | 14kg |
| 遥控箱: | 0.9kg |
| 电源: | 100-240VAC±10%,50/60HZ |
| 电源: | 400W(仅限主机) |
| 性能参数 |
| 型号 | CV-3100S4 | CV-3100H4 | CV-3100W4 |
| 货号(mm) | 218-421* | 218-422* | 218-423* |
| 货号(inch) | 218-431* | 218-432* | 218-433* |
| *"为区分交流电源电缆,在货号后加上以下后缀: |
| 型号 | CV-4100S4 | CV-4100H4 | SCV-4100W4 |
| 货号(mm) | 218-461* | 218-462* | 218-463* |
| 货号(inch) | 218-471* | 218-472* | 218-473* |
| X1轴测量范围 | 100mm | 100mm | 100mm |
| 垂直移动 | 300mm电动立柱 | 500mm电动立柱 | 500mm电动立柱 |
| 花岗岩基座尺寸(WxD) | 600x450mm | 600x450mm | 1000x450mm |
| 尺寸(主机WxDxH) | 756x482x966mm | 756x482x1166mm | 1156x482x1176mm |
| 重量(主机) | 140kg | 150kg | 220kg |
| *"为区分交流电源电缆,在货号后加上以下后缀: |
| 型号 | CV-3100S8 | CV-3100H8 | CV-3100W8 |
| 货号(mm) | 218-426* | 218-427* | 218-428* |
| 货号(inch) | 218-436* | 218-437* | 218-438* |
| *"为区分交流电源电缆,在货号后加上以下后缀: |
| 型号 | CV-4100S8 | CV-4100H8 | SCV-4100W8 |
| 货号(mm) | 218-466* | 218-467* | 218-468* |
| 货号(inch) | 218-476* | 218-477* | 218-478* |
| X1轴测量范围 | 200mm | 200mm | 200mm |
| 垂直移动 | 300mm电动立柱 | 500mm电动立柱 | 500mm电动立柱 |
| 花岗岩基座尺寸(WxD) | 600x450mm | 600x450mm | 1000x450mm |
| 尺寸(主机WxDxH) | 766x482x966mm | 768x482x1166mm | 1166x482x1176mm |
| 重量(主机) | 145kg | 155kg | 220kg |
| *"为区分交流电源电缆,在货号后加上以下后缀: |
| A适于UL/CSA,C适于适于台湾地区,D适于CEE,E适于BS,DC适于中国,K适于EK,后缀适于JIS/100V |
