MTL正规代理商 MTL编码器 ME-20

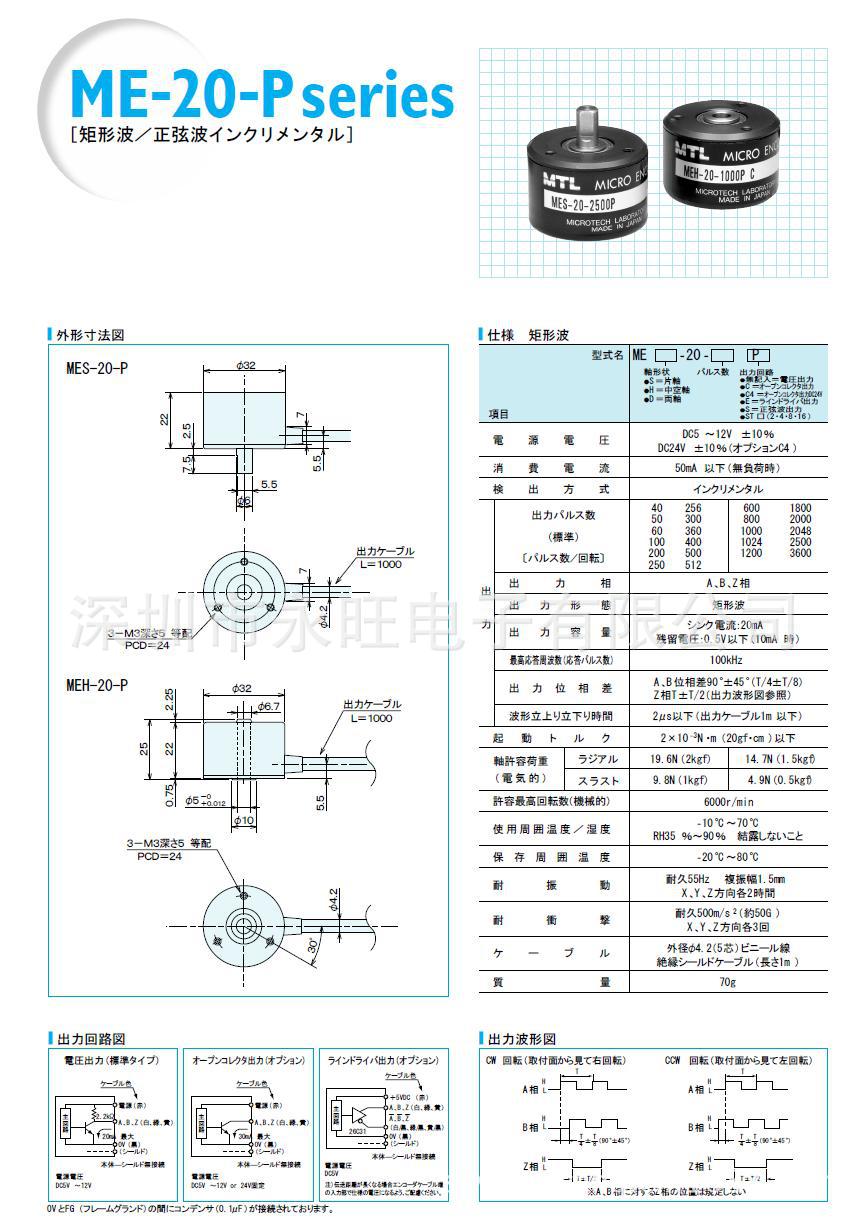

| ME□-20-□P□ | * 薄型 \ 小型的普及機種 * 備有多種軸的型狀,可對應各種的安裝方式. * 方正弦波. | |
| 外徑尺寸 | Φ32*22 | ||
| 脈波數/每圈 | 400-3600(40000) | ||
MTL编码器
![]() |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

0VとFG(フレームグランド)の間にコンデンサ(0.1μF)が接続されております。
![]()
| 電源電圧 | DC5V ±5% | |
| 消費電流 | 40mA以下(無負荷時) | |
| 検出方式 | 正弦波?インクリメンタル | |
| 出力パルス数 (標準) 〔パルス数/回転〕 | 1000 2000 2500 | |
| 出力相 | A、B、Z相 | |
| 出力形態 | A、B相SIN波 Z相矩形波 | |
| A、B相出力 | SIN波1.5Vp-p±0.3V オフセット2.0V±0.2V | |
| OPamp出力電流 5mA MAX | ||
| 高調波歪率 10%以内 (測定条件 20kHz以内実効値平均歪率計 測定器) | ||
| 最高応答周波数 (応答パルス数) | 50kHz | |
| 出力位相差 | A、B位相差90°±45°(T/4±T/8) Z相T±T/2 (出力波形図参照) | |
| 起動トルク | 2×10-3N?m(20gf?cm)以下 | |
| 軸許容荷重 (電気的) | ラジアル | 14.7N(1.5kgf) |
| スラスト | 4.9N(0.5kgf) | |
| 許容最高回転数 (機械的) | 6000r/min | |
| 使用周囲温度/湿度 | 0°C~50°C RH35%~90% 結露しないこと | |
| 保存周囲温度 | -20°C~80°C | |
| 耐振動 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | |
| 耐衝撃 | 耐久500m/s2(約50G) X、Y、Z方向各3回 | |
| ケーブル | 外径φ4.2(5芯) ビニール線 絶縁シールドケーブル (長さ1m) | |
| 質量 | 70g | |
![]()
| 電源電圧 | 電圧/オープンコレクタ:DC5v-5%~12V+10% ラインドライバ:DC5V ±5% | |||
| 消費電流 | 100mA以下(無負荷時) | |||
| 検出方式 | インクリメンタル | |||
| 出力パルス数 (標準) 〔パルス数/回転〕 |
| |||
| 出力相 | A、B、Z相 | |||
| 出力形態 | 矩形波 | |||
| 出力容量 | オープンコレクタ出力:負荷電圧DC13.2Vmax | |||
| 最高応答周波数 | ラインドライバ出力:50kHz×(逓倍率) 電圧?オープンコレクタ出力:100kHz | |||
| 出力位相差 | 下図参照 | |||
| 起動トルク | 2×10-3N?m(20gf?cm)以下 | |||
| 軸許容荷重 (電気的) | ラジアル | 14.7N(1.5kgf) | ||
| スラスト | 4.9N(0.5kgf) | |||
| 許容最高回転数 (機械的) | 6000r/min | |||
| 使用周囲温度/湿度 | -10℃~70℃ RH35%~90% 結露しないこと | |||
| 保存周囲温度 | -20°C~80°C | |||
| 耐振動 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | |||
| 耐衝撃 | 耐久500m/s2(約50G) X、Y、Z方向各3回 | |||
| ケーブル | 外径φ4.2(5芯) ビニール線 絶縁シールドケーブル (長さ1m) | |||
| 質量 | 70g | |||

MTL编码器 介绍

公司簡介:
深圳市永旺电子有限公司是一家专业正规的代理商,代理产品有tocos电位器、FUTURE电子手轮、PLT航空接头、NGT温度开关、TOSOKU波段开关、MTL编码器、DECA开关、TOSOKU电子手轮。
更多产品请进入官网 www.szyongwang.com
日本MTL編碼器公司是日本唯一專業製造編碼器的公司,也是世界頂級專精於体積小、解析度高、且願意配合客製化的編碼器製作公司。孚佑公司從1987年起就是日本MTL公司在東南亞大中華地區的總代理。
MTL编码器主要產品:
旋轉編碼器、線性編碼器(拉線式編碼器)、增量型編碼器、絕對值編碼器、多圈絕對式編碼器、數位計數器(DC-6)、角度計數器(DC-7)等。
MTL编码器常用型號:
MES-3-64PST16、 MES-6-360P、MEH-9-360PE、MES-17-500P、MEH-12-1024P、MES-20-1000P、MES-20-2500PC、MEH-20-2500PST2E、MEH-30-8192P、MES-40-5000P、MEH-50-6000PE、MEH-60-21600P、MEH-130-600E、MEH-130-1024E、MAS-36-256N1、MAS-36-1024G5、MAS-42-3600B1、EAS-12-32000C-10G1、MXS-42-64-4096GC6、MLS-30-450-500、MLS-30-4500-1000等。
MTL编码器特殊型號:
MEH-30-40PC7A、MEH-30-1024PEF2SS、MEH-30-500PTP6F1、MEH-30-600PTP6F1、MEH-30-1024PTP6F1、REH-30-360SS、RH2-1000-05C、MES-40-500PCT4、MES-40-1000PCT4、RK1-6000-05、MEH-80-1024PC7、MAS-36-256GPNP、MAS-50-4096G1等。
MTL编码器主要用途:
機械人關節、機械手臂、印刷機械、彩色列表機/影印機、水庫或閘門流量控制、射出成型機、數控機床、壓鑄機、刀塔刀庫、換刀ATC系統、沖床、木工機裁長度控制、分度盤、影像比對位置控制、電梯、紡織機械、電車地鐵、醫療設備、壓拉力測試機、包裝設備、電路板加工機等其他專用精密機械。用來作長度、角度、定位、速度、圈數、位移量等相關量測、分析、監視與控制上。
