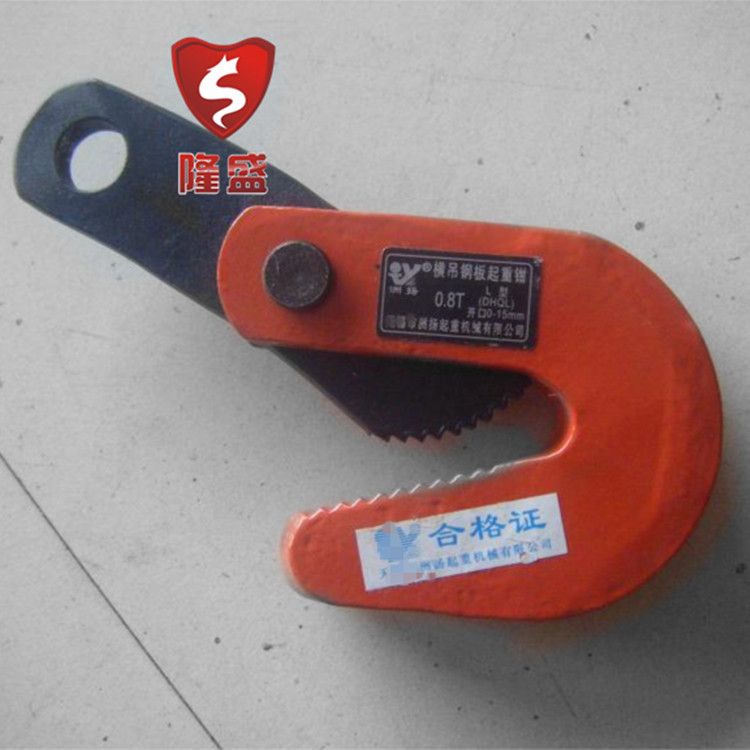

名称：横吊钢板起重钳

品牌：隆盛

型号：L型

规格：0.8T/1T/1.6T/3.2T

1  产品性能特点

1.1  L型钢板起重钳（以下简称L钳）自重轻，采用低合金高强度结构钢制造并热处理而成。

1.2  L钳试验载荷为2倍极限工作载荷，破断载荷为4倍极限工作载荷。

1.3  本L钳只适用于钢板的水平吊运。

2  L钳结构简图见图1。

图1L钳结构简图

3  吊装形式

3.1  L钳额定载荷的规定是在两只钳起吊一块钢板顶部夹角α=60度时允许的钢板最大重量，应符合图2的规定。

3.2  实际使用时，四只L钳为一组，并用横梁连接。其中α角应在30°～120°之间，β角在0°～15°之间。α=

0°～60°时，四只L钳允许起吊的最大重量是单只钳额载的2倍,当α>60°时，应以α=60°时为基准，按三角函数关系进行折减，具体折减系数按图3和表1执行，最大起重量=额载×折合系数。

图3横梁吊装

表1折合系数

3.3  允许采用图4所示的吊装方法，但是，这种吊装必须降低载荷使用，一般规定β≤45°。在β=45°时，起重载荷为原起重载荷的0.5倍；β=30°时，起重载荷为原起重载荷的0.75倍。

图4吊装方法

4  使用方法及注意事项

4.1  如图5所示，不允许在被吊钢板的上面叠加小块钢板。

图5错误

4.2  如图6所示，不允许几块钢板叠在一起吊运。

图6错误

4.5  起吊过程中，严禁吊运的钢板受到碰撞和冲击。

4.6  吊运过程应尽量平稳，下面严禁站人或在物品上面通过。

4.7  每次使用前后均应检查各部位有无异常情况，如钳体焊缝裂纹、孔或轴变形及转动部位划伤、锈蚀和钳牙损坏等。

4.8  标识丢失后应及时补上，避免用错。

4.9  存放地点应防止生锈及对横钳漆表面的损坏。

4.10  长期不用时应在各活动部位涂以油脂,其余部位涂漆。

5  报废标准

出现下列情况之一，应更换部件或报废

5.1  钳口变形达到原开口度的2.5％时，应更换部件或报废；

5.2  钳轴的磨损量或变形量达到原直径的2.5％时，应更换部件或报废；

5.3  钳轴孔的磨损量达到原尺寸的5％时，应更换部件或报废；

5.4  钳牙有两齿崩刃或一个齿断裂时，应更换部件或报废；

5.5  钳牙的磨损使牙顶宽达到1.2mm以上时，应更换部件或报废；

5.6  L钳整体活动不灵活，经过各滑动部位加润滑油后仍然不灵活时，应更换部件或报废。
