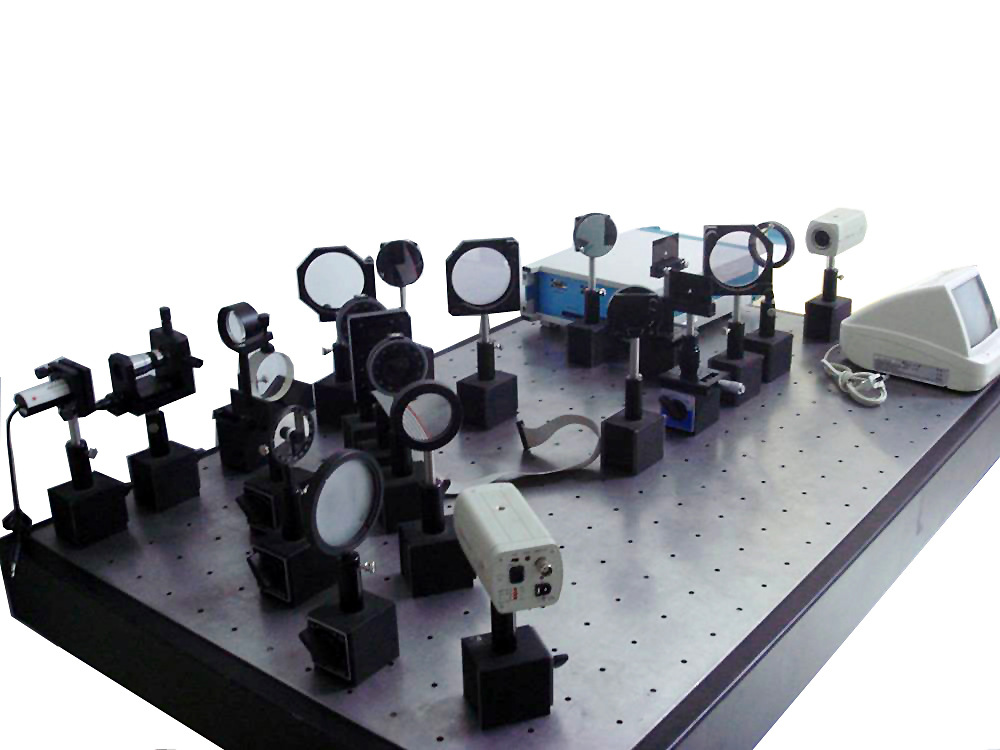

F-XXGX-2 信息光学综合实验系统二型
Information optics Ⅱ
产品介绍
本实验在信息光学综合实验系统一型的基础上所开发出来的一套光学信息处理实验系统，本实验不仅具备了一型的所有实验内容和特点，更加强了实验的针对性；仪器的软硬件更加丰富和开放，可以使用户根据教学实验要求，自行开发设计一些新颖的实验。
实验内容及相关科目:
l 光学实验主要仪器、光路调整与技巧。
l 菲涅耳衍射与针孔滤波实验。
l 夫良和费衍射实验。
l 马赫曾德干涉系统。
l 自组麦克尔逊干涉仪观察干涉现象。
l 萨格奈特干涉仪的搭建。
l 各种全息光栅的制作。
l 光栅参数特性研究。
l 光学图象想减。
l 利用复合光栅实现光学微分处理。
l θ调制及伪彩色编码调制。
l 阿贝成像原理与空间滤波。
l 全息照相：反射式全息、透射式全息。
l 彩虹全息••••••••••••••••••••••••••••••••••••••••
l 激光散斑测量。利用对散斑的二次暴光，测量物体的微小位移。理解激光散斑的成因和特点。掌握激光散斑测量的原理和技术。
l 实时联合傅立叶相关识别。
l 光信息存储。
仪器特点：
l 开放的系统，使用户可根据情况，增减附件，是系统功能更实用和强大。
l 丰富的实验内容，几乎含概了信息光学的各个领域。
l 丰富的附件，灵活的组合，使用户能够根据自己的设计，开发出更具特色的实验。
设备成套性：
l 各种光源：LED白光源、半导体激光器、氦氖激光器等。
l 各种光学机械：光学实验平台、磁性表座、直线一、二、三维调整架、二维角度调整架、干板架等。
l 各种光学元件：扩束镜、准直镜、傅立叶透镜、反射镜、分束镜、光栅及专用元件等。
l 计算机及图象采集卡。
l 空间光调制器。
l CCD摄像头及显示器。
技术指标
光学实验平台（含桌） 1500*1000*80mm3。
半导体激光器（含电源）650nm, 25mW。
半导体激光器（含电源）635nm,4mW。
半导体激光器（含电源）532nm, 2mW。
白光光源（含电源）12V,35W.
二维可调扩束镜，40倍，调制范围：±2.5mm。
分束镜（含架）ф75 1:1,
分束镜（含架）ф301:1,1:4。
反射镜（含架）ф60.
傅立叶透镜（带框）f=150 ф74mm。
连续可调渐变分束镜，直径;55mm.
可变光栏：外径：60mm，可调范围：2-28mm。
透镜（带框）f=200
偏振片(含架) ф70 ，360度可调，最小刻度1度。
大一位移架+12档光探头：位移范围100mm，精度0.02mm，光栏直径：0.5、1、2、3、4、6mm。光栏宽度：0.2、0.3、0.4、0.8、1.2mm 。
可调狭缝：缝长38mm，调节范围：0-8mm。
空间滤波器，三维可调，带有ф15mm，ф1mm、ф0.4mm，和宽0.5mm的狭缝的光栏。
一维光栅（带框）100L/mm。
正交光栅（带框） 50L/mm，100L/mm。
空间光调制器(含电源)分辨率：1024*768.
'
