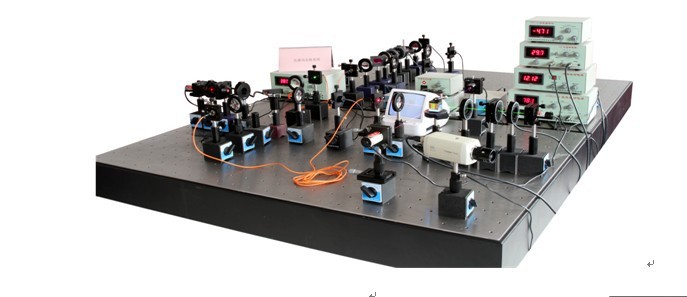

35、F－GTX3040 光通讯-波分复用实验系统
Optical communication -WDM experiment system
产品介绍
本系统模拟了光纤通讯中波分复用技术的工作原理。比较全面地展示光纤通讯的波分复用的光学过程。分别采用晶体的电光效应、声光效应和激光器的内调制技术，对三个信道进行调制，传输音频声音信号和视频图象信号等。
实验目的及相关科目：
l 全光网。
l 波分复用，解复用。
l 半导体激光器的电光特性。
l 晶体的电光效应。
l 声光效应。
l 信号的内调制、外调制。
l 音频信号及视频信号的传输。
l 光电二极管、PIN光电二极管、雪崩光电二极管的原理与应用。
仪器特点：
本系统除了可演示、研究光通讯中波分复用技术的基本原理外，还可以对半导体激光器的电光特性，晶体的电光特性，声光效应进行深入、细致的研究。实验器件众多，内容丰富，是光学与光通讯专业理想的演示、研究、实验设备。
设备成套性：
l 红光激光器、绿光激光器、蓝光激光器。
l 波分复用棱镜；晶体的电光效应组件；，CCD摄像头＋监视器，各种光接收与放大组件，光纤（多模）；多波段功率指示计，各种光学透镜、偏振片、光栅等，光学平吧；示波器（自备）等。
技术指导
光学实验平台（含桌） 1500*1000*80mm3。
半导体激光器（含电源）532nm, 2mW。
半导体激光器（含电源）650nm, 25mW。
半导体激光器（含电源）445nm, 30mW。
三维转动平台ф50mm。
偏振片（含架）360度可调，最小刻度1度，直径27mm。
光纤跳线：多模，纤芯50um。
透镜(带框)f=100
'
