MPG20X系列纯硬件多通道超高清曲面边缘融合机可以扩展普通PC显卡的单个DVI接口或者Displayport接口输出到两到十六台投 影仪上（投影仪可以是数字DVI或模拟VGA接口），对输入超宽画面利用自身硬件完成多路投影输出图像自动产生融合叠加带和融合效果，实现从双通道到16 通道的纯硬件融合超宽投影，其输出可以支持800x600,1024x768,1280x800的多种投影机分辨率，且输出的投影机间可以是垂直和水平放 置，不仅支持传统的1x2到1xN横向布局，还支持2x2,3x3以及2x1,3x1到Nx1的垂直布局。

MPG20X系列纯硬件多通道超高清曲面边缘融合机增强版还可以支持多通道1400x1050，1080P投影。

MPG20X 配备大视电子的第二代数字光学校正纯硬件几何校正模块，具有更高级的百分之一像素保真能力，具备业内最精细几何校正保真能力，借助 内部的超宽像素处理电路达到了超亚像素级几何校正能力，其第二代非线性多滤波器和纹理补偿技术保障技术进一步升级将画质保真能力提高到更高的水平，其内部 的几何变形能力也获得了进一步升级，使得MPG20X系列多通道弧形投影边缘融合机能够完善的实现高性能的多通道弧形，桶形，球面和其他任意多通道异形投 影，可以应对几乎任何复杂的投影应用。

MPG20X超高分纯硬件多通道曲目边缘融合通道融合机基于专利的全硬件实时处理架构，对 显卡或任何视频源的3D加速，视频运动及图形性能没有 任何影响和像素失真，采用真正的点对点显示方式，且不占用任何CPU处理资源，因此无论是用户运行3D游戏、高清晰电影、数字地图，实时渲染等都可以在整 个超宽投影屏幕上完美呈现，其点对点显示分辨率远远超越传统1080P的范畴，是业内唯一能够在双通道DVI带宽和Displayport全带宽上实现全 画面点对点纯硬件融合的解决方案，多台投影机对计算机主机和显卡来说会被认为是一个超大分辨率的单一屏幕，而所有融合带的生成、融合带图像处理和非线性几 何校正则完全由MPG20X内部的硬件可编程高速处理电路完成。

MPG20X内部的融合带生成还特别支持业内最灵活的可编程架 构，保持了硬件处理的高性能的同时实现了极大的灵活性，可以做到融合带宽度从0到 512像素连续可调，融合带可以位于图像的上下左右四个方向，融合带羽化曲线完全可编程，同时具备新一代全区域黑位补偿和漏光补偿功能，色度调整系数可调 节等完善的融合带可编程机制，可以适应不同投影设备，显示效果和投影环境的要求，多通道中的多处融合带甚至可以设置成完全不同的宽度和融合效果，具有极大 的使用灵活性

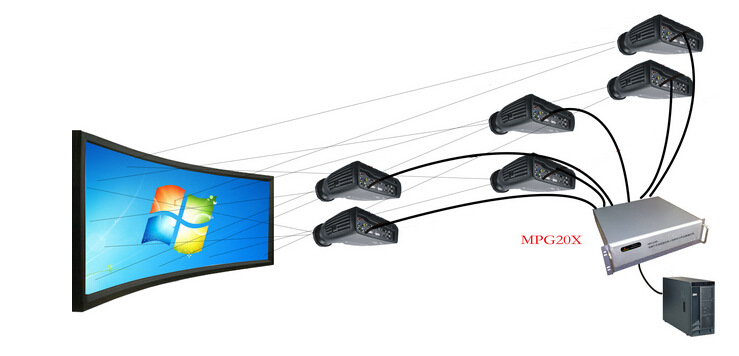

系统图示：
