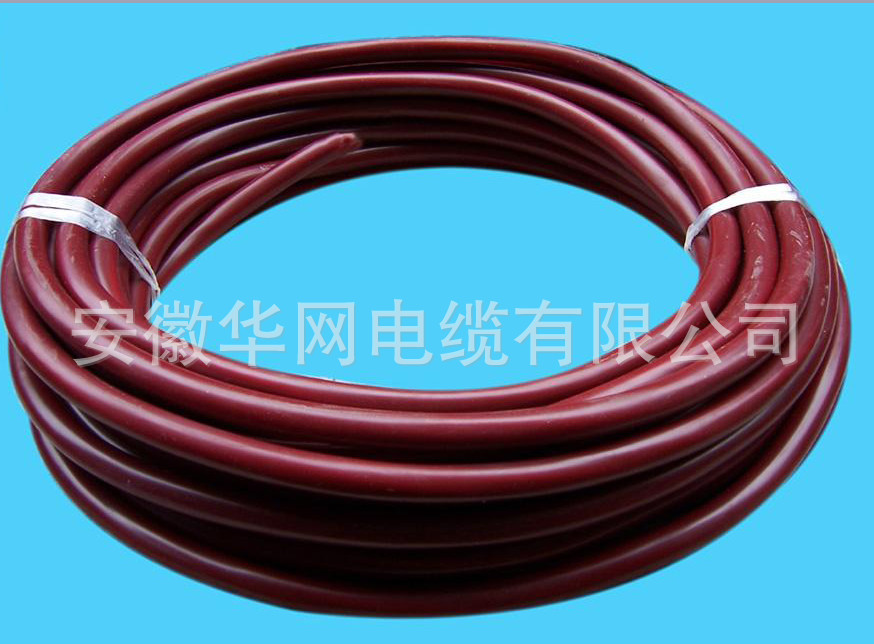

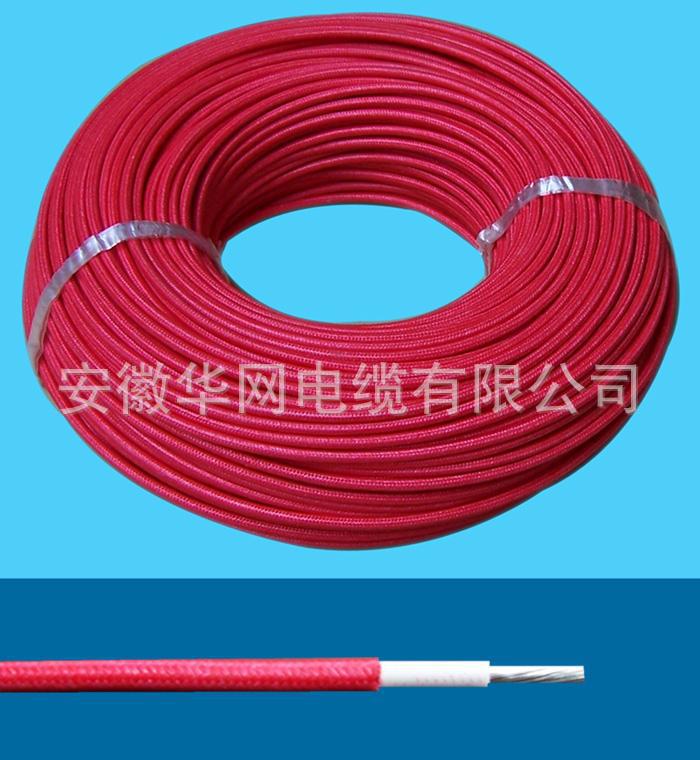

电缆厂热销 KC补偿电缆 补偿电缆 KX补偿电缆 厂家
安徽华网电缆有限公司
中国 滁州
产品属性
图文详情
品牌推荐
品牌/型号
华网电缆/KC
型号
KC
护套材质
PVC
品牌
华网电缆
线芯材质
铜
加工定制
是
产品认证
ISO9001-2000
|
|
用途
热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端，与测温仪连接构成测温系统，具有耐高温、低温、耐酸、碱，防腐，耐老化等优异性能，可浸入油水中长期使用，正常工作温度-40-250℃。
产品代号及含义
| 项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
| 型号Type | SC | 配用S分度号热电偶补偿型补偿导线 | 耐热等级 | 70 | 最高使用温度为70℃ |
| RC | 配用R分度号热电偶补偿型补偿导线 | 105 | 最高使用温度为105℃ | ||
| NC | 配用N分度号热电偶补偿型补偿导线 | 200 | 最高使用温度为200℃ | ||
| NX | 配用N分度号热电偶补偿型补偿导线 | 250 | 最高使用温度为250℃ | ||
| KCA KCB | 配用K分度号热电偶补偿型补偿导线 | 绝缘材料 | V | 聚氯乙烯PVC | |
| KX | 配用R分度号热电偶补偿型补偿导线 | Y | 聚乙烯PE | ||
| EX | 配用E分度号热电偶补偿型补偿导线 | B | 聚丙烯PP | ||
| JX | 配用J分度号热电偶补偿型补偿导线 | F4 | 聚四氟乙烯Teflon | ||
| TX | 配用T分度号热电偶补偿型补偿导线 | F46 | 聚全氟乙丙烯FEP | ||
| 系列代号 | ZR | 阻燃电缆 | 护套材料 | V | 聚氯乙烯PVC |
| ia | 本安电缆 | B | 玻璃纤维 | ||
| G | 一般用 | F4 | 聚四氟乙烯 | ||
| H | 耐热用 | F46 | 聚全氟乙丙烯 | ||
| 精度等级 | S | 精密级 | 屏蔽材料 | P | 铜丝编织 |
| P1 | 镀锡铜丝编织 | ||||
| / | 普通级 | P2 | 铜带绕包 | ||
| P3 | 铝/塑复合膜绕包 | ||||
| 规格 | 2×导体截面积mm2 | 导体种类 | R | 单股导体可省略 | |
| 多股绞合导体 |
例：1.与K分度号热电偶连接的延长型精密补偿导线最高使用温度105℃聚氯乙烯绝缘和护套，多股绞合导体，镀锡铜线编织屏蔽。
导体标称截面为1.5mm2,表示为：KX-Gs (105)-VVRP 2×1.5
2.与K分度号热电偶连接的延长型耐热精密级补偿电缆聚全氟乙丙烯绝缘和护套，多股绞合导体，镀锡铜线编织对屏加总屏，10个补偿对绞合，导体标称截面为1.5mm2
表示为 ： KX-HsF46PF46RP 10×2×1.5
结构尺寸
1.补偿导线、补偿电缆 参考外径(mm)
| 类别 | 对数 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
| 1/0.80 | 7/0.30 | 1/1.13 | 7/0.43 | 1/0.38 | 7/0.52 | 1/1.78 | 19/0.41 | ||
| 一般用General | 1 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 10.5 | 11.0 | 11.0 |
| 2 | 20.0 | 20.5 | 20.5 | 21.0 | 23.0 | 23.0 | 26.0 | 26.5 | |
| 3 | 20.5 | 21.0 | 22.0 | 22.5 | 2.0 | 25.0 | 27.0 | 28.5 | |
| 4 | 21.0 | 21.5 | 23.5 | 24.5 | 26.5 | 27.0 | 29.5 | 30.5 | |
| 5 | 23.0 | 24.5 | 25.5 | 26.5 | 28.5 | 29.5 | 31.5 | 33.0 | |
| 7 | 25.0 | 26.5 | 27.5 | 28.5 | 31.0 | 32.0 | 35.0 | 35.5 | |
| 8 | 26.0 | 28.0 | 29.5 | 31.0 | 33.5 | 34.5 | 38.0 | 38.5 | |
| 9 | 28.0 | 29.5 | 32.0 | 33.5 | 35.5 | 37.0 | 40.5 | 41.5 | |
| 10 | 30.0 | 31.0 | 34.0 | 35.5 | 38.0 | 39.5 | 43.5 | 44.5 | |
| 12 | 31.0 | 32.5 | 35.0 | 37.0 | 39.5 | 41.5 | 45.0 | 46.5 | |
| 耐热用High-temperature | 1 | 6.0 | 6.2 | 6.7 | 7.1 | 7.3 | 7.7 | 8.4 | 8.9 |
| 2 | 13.5 | 14.0 | 16.5 | 17.0 | 18.5 | 19.0 | 20.5 | 22.0 | |
| 3 | 14.5 | 15.0 | 17.5 | 19.5 | 20.0 | 20.5 | 22.0 | 23.5 | |
| 4 | 15.5 | 16.5 | 19.0 | 20.5 | 21.0 | 22.0 | 24.0 | 25.5 | |
| 5 | 17.0 | 17.5 | 20.5 | 21.5 | 23.0 | 24.0 | 26.0 | 28.5 | |
| 7 | 19.0 | 20.0 | 23.0 | 24.5 | 26.0 | 27.5 | 29.5 | 31.5 | |
| 8 | 20.5 | 21.0 | 24.5 | 26.5 | 27.5 | 29.0 | 31.5 | 33.5 | |
| 9 | 21.5 | 22.5 | 25.5 | 28.0 | 29.0 | 31.0 | 33.0 | 35.0 | |
| 10 | 22.5 | 23.5 | 27.5 | 29.5 | 31.0 | 33.0 | 34.5 | 37.0 | |
| 12 | 24.0 | 25.2 | 30.0 | 32.0 | 33.0 | 35.0 | 37.0 | 40.0 | |
2.本安型补偿导线，补偿电缆参考外径（mm)
| 线对数 Pairs No. | 一般热用G General G | 耐热用H High-temperature H | ||||||
| 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
| 1 | 8.5 | 15.5 | 11.5 | 12.5 | 6.5 | 7.5 | 8.0 | 9.0 |
| 2 | 20.5 | 21.0 | 23.5 | 26.5 | 14.0 | 17.0 | 19.0 | 22.0 |
| 3 | 21.0 | 22.5 | 25.0 | 28.5 | 15.0 | 19.5 | 20.5 | 23.5 |
| 4 | 21.5 | 24.0 | 27.0 | 31.0 | 16.5 | 20.5 | 22.5 | 25.5 |
| 5 | 24.0 | 26.5 | 29.5 | 32.5 | 17.5 | 21.5 | 24.0 | 28.5 |
| 7 | 26.5 | 28.5 | 32.0 | 35.5 | 20.0 | 25.0 | 27.5 | 31.5 |
| 8 | 28.0 | 31.0 | 34.5 | 39.0 | 21.5 | 26.5 | 29.5 | 33.5 |
| 9 | 30.0 | 33.5 | 37.0 | 41.5 | 22.5 | 28.0 | 31.0 | 35.0 |
| 10 | 31.0 | 35.0 | 39.5 | 44.5 | 23.5 | 29.5 | 32.5 | 37.0 |
| 12 | 32.5 | 37.0 | 41.5 | 46.5 | 25.0 | 31.5 | 34.5 | 38.5 |
技术指标Technical Data
| 补偿导线型号Compensation wire code | 配用热电偶Thermocouple type | 热电偶分度号Thermocouple index | 补偿导线合金丝 | |||
| 正级Anode | 负级Cathode | 正级Anode | 负级Cathode | |||
| SC | 铂铑10-热电偶 PtRh10-Pt 铂 | S | SPC(铜）SPC（Cu) | SNC(铜镍）SNC（Cu-Ni) | 红Red | 绿 Green |
| RC | 铑13-铂热电偶PtRh13-Pt | R | RPC(铜）RPC（Cu) | RNC(铜镍）RNC（Cu-Ni) | 红Red | 绿 Green |
| KCA | 镍铬-镍硅铬热电偶 Nichrome-NiSi | K | KPCA(铁）KPCA（Fe) | KNCA(铜镍）KNCA（Cu-Ni) | 红Red | 蓝Blue |
| KCB | KPCB(铜）KPCB（Cu) | KNCB(铜镍）KNCB（Cu-Ni) | 红Red | 蓝Blue | ||
| KX | KPX(镍铬）KPX（NiCr) | KNX(铜镍）KNX（NiCr) | 红Red | 黑Black | ||
| NC | 镍铬硅-镍硅热电偶 NiCrSi-NiSi | N | NPC(铁）NPC（Fe) | NNC(铜镍）NNC（Cu-Ni) | 红Red | 灰Grey |
| NX | NPX(镍铬硅）NPX（NiCiSi) | NNX(铜镍）NNX（Ni-Si) | 红Red | 灰Grey | ||
| EX | 镍铬-铜镍热电偶 NiCr-CuNi | E | EPX(镍铬）EPX(NiCr) | ENX(铜镍）ENX（Cu-Ni) | 红Red | 棕Brown |
| JX | 铁-铜镍热电偶 Fe-CuNi | J | JPX(铁）JPX（Fe) | JNX(铜镍）JNX（Cu-Ni) | 红Red | 紫Purple |
| TX | 铜-铜镍热电偶 Cu-CuNi | T | TPX(铜）TPX（Cu) | TNX(铜镍）TNX（Cu-Ni) | 红Red | 白White |
注：型号第一个字母与热电偶分度号相对应，第二个字母“C”表示补偿型补偿导线，字母“X”表示延长型补偿导线。SC型补偿导线可配用R型分度号热电偶。
2.使用分类和护层颜色
| 使用分类Service category | 精度等级标志Accuracy grade and mark | 护套颜色Sheath colour | |||
| 普通级General | 精密级Precision | 普通级General | 精密级Precision | ||
| 一般用General | G | / | S | 黑色Black | 灰色Grey |
| 耐热用Heat-resistance | H | / | S | 黑色Black | 黄色Yellow |
