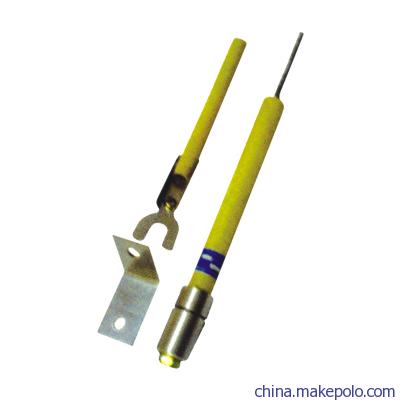

雷控电气BRN、BRW-10、BR1-10型熔断器的详细描述：

服务热线:0577-27789118/13868707976   传真:0577-27885252   QQ:8677265

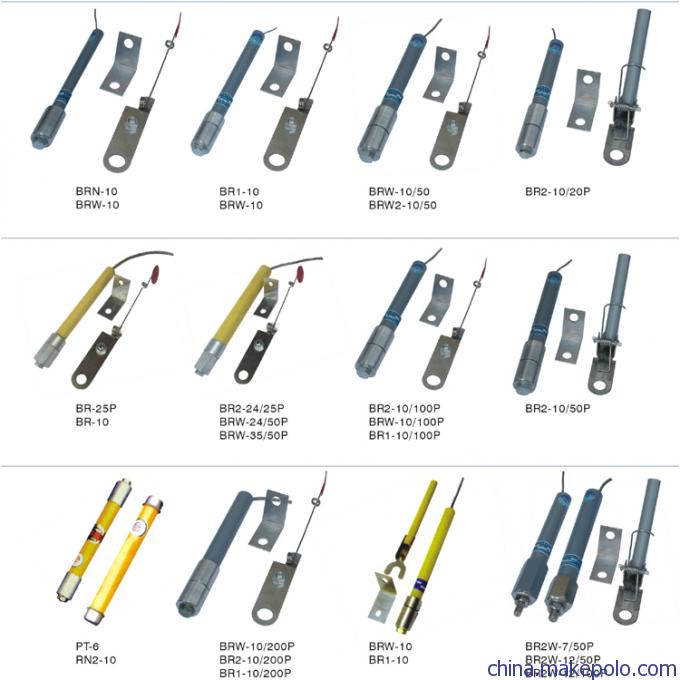

    XRNC、BR1、BR2、BRW、BRN、BRW2、BR、RN、RNYI、RNG、RW型熔断器供10KV及以下的电力系统中以星形连接的电 容器组合单台电容器的内部故障保护之用。能可靠、迅速地 断开故障电容器。从而避免因电容器内部由元件击穿而可能引起的 爆炸事故，使电网继续安全运行。

◆BRN、BRW-10、BR1-10型熔断器外形及安装尺寸 BRN，BRW-10

规格 L L1 L2 H Φ

BRW-10/(1～30A) 75±5 220 95 295±5 21

BRW-10/(30～100A) 75±5 240 95 310±5 28

BRW-10/(101～200A) 75±5 255 95 320±5 31

BRN-10/(1～30A) 75±5 150 70 240±5 17

BRW-20/(1～50A) 75±5 240 95 310±5 28

    本产品适用于户内交流50Hz，额定电压3.6、7.2、12KV系 统作为电力电容器组的短路保护，熔断器在规定的使用条件下，能可靠的分断熔化电流至额写开断电流之间的任何 故障电流。

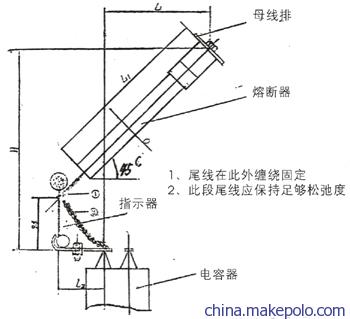

并联电力电容器单台保护高压熔断器安装图数据表




​

电容器装置额定电压 6.1Kv 35Kv 66Kv

熔断器额定电压系列规格 7Kv 7Kv 12Kv 22Kv

24P 80P 100P 200P 24P 80P 100P 200P 24P 80P 100P 200P 24P 50P

L1 215 215 215 215 215 215 215 215 215 215 215 215 215 235

L2 130 130 130 130 130 130 130 130 150 150 150 150 180 180

L3 150 150 150 150 150 150 150 150 150 200 150 150 150 160

L4 180 100 180 180 180 180 180 180 200 200 200 200 250 250

H1 500 500 500 500 500 500 500 500 520 520 520 520 550 560

H2 253 253 253 253 253 253 253 253 273 273 273 273 303 313

H3 100 100 100 100 100 100 100 100 100 100 100 100 100 100

M1 10 10 12 12 10 10 12 12 10 12 12 12 10 10

M2 10 10 12 12 10 10 12 12 10 12 12 12 10 10

X1 49 49 49 50 49 49 49 50 49 49 49 50 49 49

Y1 23 23 23 23 23 23 23 23 23 23 23 23 23 23

Φ 26 28 30 32 26 28 30 32 28 30 30 32 26 28

订货请注明一下几项:
　　1、产品名称、型号以及订购数量；
　　2、用户若有其他特殊要求，订货时协商。
