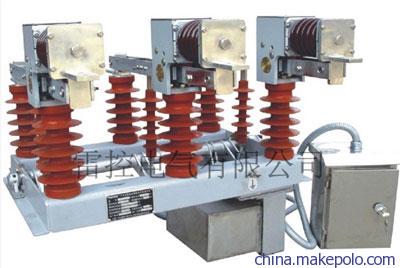

FZW32-35型户外高压真空负荷隔离开关

1. 概述

FZW32-35型户外高压真空负荷隔离开关,主要用于开断负荷电流、变压器空载电流、电缆充电电流以及关合负载电流。具有分断、隔离、连结、切换等功能。与熔断器配合使用，可替代断路器作为变压器的保护组件。是城网、农网改造中的更新换代产品，特别适用于无人值守变电所。

2. 特点

1.采用真空灭弧室灭弧、无爆炸危险。

2.隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。

3.机体的零部件全部采用不锈钢材料,底架采用不锈钢材料或热镀锌处理,确保了机体在户外环境下的正常运行。

4.安装方式以单.双杆、电动操作为主,也可采用手动、远程遥控操作。

5.开断能力大、安全可靠、电寿命长、可频繁操作。

6.广泛适用于农网、城网、铁路等配置线路改造。

3. 工作原理

负荷开关由框架、主轴、拉杆、隔离刀、真空灭弧室以及操作

机构等组成。动作过程是经外力作用于主轴旋转来完成。

隔离开关是由安装在主轴上的弹簧过中机构进行合分闸操作,过中弹簧提供了隔离刀合闸时所需的能量,并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响,真空灭弧室在隔离刀的分闸过程中,由快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。

4. 正常使用环境条件

1. 海拔高度: ≤4000米。

2. 空气温度: ±40度。

3. 相对湿度: 日平均值不大于95%,月平均值不大于90%。

4. 无爆炸、无剧烈震动的场所。

5. 调试

1. 每台负荷开关出厂前均已调试好,用户在安装前原则上不需再进行调试;

2. 三相隔离刀分合不同期可调节绝缘拉杆的长度来调整;

3. 改变分闸弹簧的松紧可调节真空灭弧室的分、合闸速度；

4. 可在分闸状态,合闸状态下测量真空灭弧室、隔离刀的触头弹簧的长度差来调整其触头压力;

5. 调整合分闸缓冲片的数量来限制隔离刀的起始位置;

6. 调节绝缘拉杆的长度可改变隔离刀的开距,确保隔离刀开距12 KV不小于180mm;40.5KV不小于420mm。

手动操作机构说明

a、 手动操作机构手柄作为附件随机供应；

b、 安装时只需将手动操作手柄安装在负荷开关的主轴上，用螺丝固定，即可。

c、 操作负荷开关时，只需拉动合或分一侧的拉环即可实现手动和分闸。

订货须知:用户订货时，应注明产品全型号、 额定电压、电流， 用户若有其他特殊要求，订货时协商。
