小型喷油机是本公司多年的主打产品，产品质量有保证，故障率极低，并且产量效益非常高，适合于多种产品。本公司一直坚守诚信经营的原则，在生产小型喷油机的过程中质量经过了严格的把关，始终站在顾客的立场去改善产品。通过近几年的发展，本公司小型喷油机的生产、销售及销后服务已经非常完善、成熟，可以说在设计风格和使用多样性方面，在整个喷涂行业无出其右，在行业的影响力极大。

一、自动喷涂生产流水线设计纲领：

1.本生产线设备以经济实用为基本设计原则，努力提高性价比、努力提高喷涂质量；以喷涂产品多样化、可持续发展、可参观性为设计准则。

2.整厂生产线设备区域化布局，各区域单独隔离，整体布局流畅，空间分割合理、物流通畅、操作维护方便；车间气流组织合理，无乱流、窜流现象；各操作位互不影响，改善工人操作环境。

3.整厂自动喷涂生产流水线工序完善，工艺设备先进；操作条件安全，良好，车间环境清洁;按同期同行产品先进水平设计，具有自动化程度高、节能、低成本运行的特点；操作、管理、维护容易，方便。

4.整厂生产线设备能满足中小、形状各异工件的生产需求，可满足不同处理工序、不同涂料工艺的生产涂装需求，具有兼容性强、可持续发展的特点

5.喷漆加工成品质量,各性能参数，良品率处于受控状态。

 二、自动喷涂生产流水线设计条件：

 工件名称：塑胶件

1.工件尺寸L*W*H（MAX）：300*300*200MM(可根据客户产品订制各种尺寸的喷涂线)

2.有效工作时间：10小时/天；348PCS /H；8368件/ 10H/天以上（2-5米/min,工件间隔86*4=344MM/PCS）

3.电源电压：三相五线AC380V±5%，50HZ±2%；

4. 压缩气条件:排气压力：≥7 kgf/m2,后级过滤符合喷涂条件;

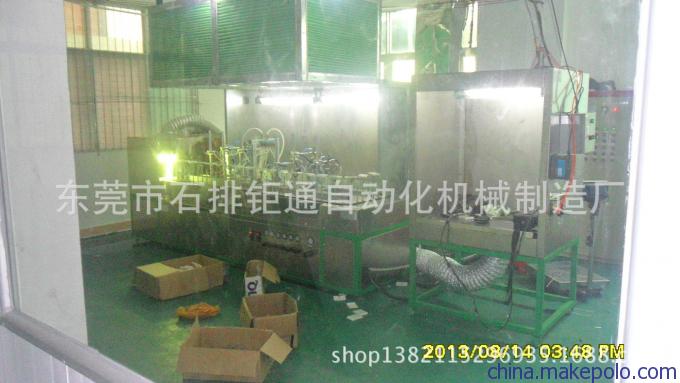

5.厂房尺寸：15*6M以上空间

 地面平整结实, 单位面积承重：≥600kg/m2;

6. 设计线速：每分钟1-6米/分钟可调,正常2-5米/min

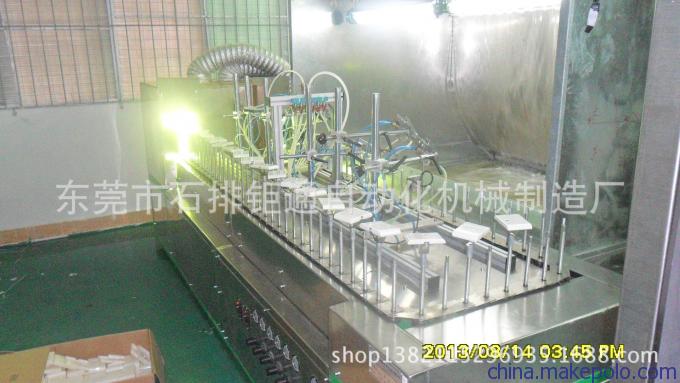

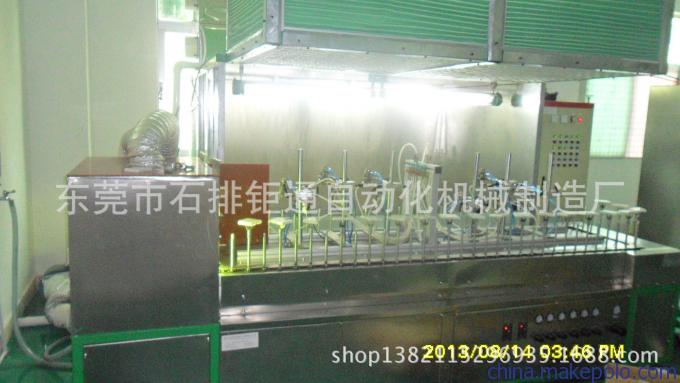

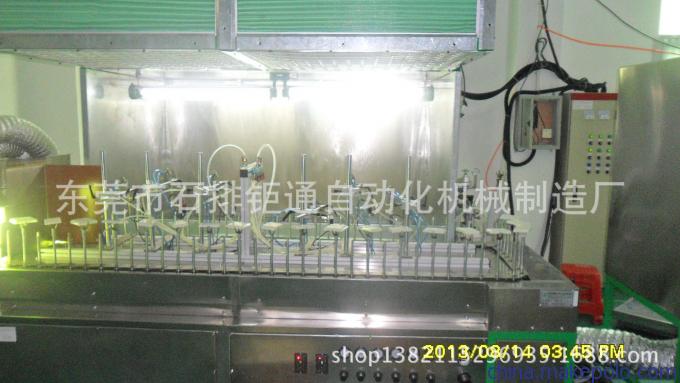

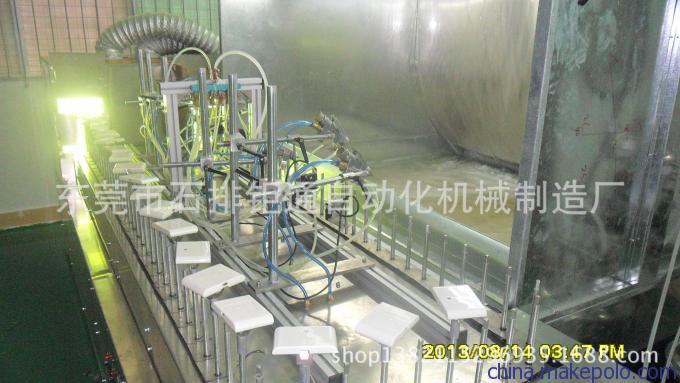

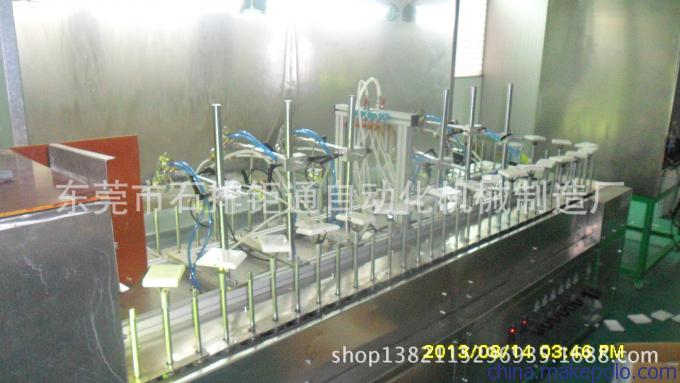

 7.工艺流程：喷涂方式:工件自转固定枪自动喷，6套自动喷枪（连续式）,正转3支，反转3支【具体喷枪数目可根据产品的特点确定】

 上料→自动静电除尘→一次工件正旋转自动喷漆→一次工件反旋转自动喷（连续式）下件→上料（循环作业）

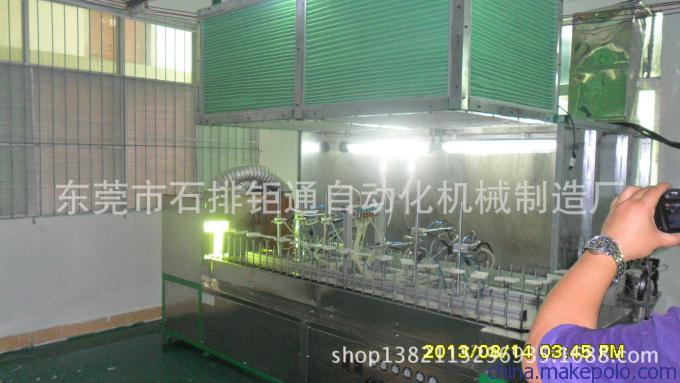

 8.水帘柜处负压，喷涂室正压送风，比室外成微正压，利用现有水帘柜

 9.动力条件

 动力电源          380V±10%×50Hz         三相四线制　　　　　　　

 10.输压缩空气　　　压力:0.4×0.6Mpa

 　含油:≤0.1g/M3

 　含水:≤1.3g/M3

 11.输送方式: 地盘线输送;

 12.工业水压力        压力:0.25Mpa

 三、设计说明：

A.本系统含分主控制柜、电控箱等；

B.我方只负责设备内部配线，客户将电源将至我方设备接口处；

C.现有设备的耗电总功率为50kw；客户配制电源进线时需留有一定空间；

D.设备控制分PLC人机介面自动控制方式；

E.控制结构美观，设有良好的散热通风设备；确保系统运行的稳定性；

F.设备开机设有预先延时警报系统，通知各操作位做好准备工作；

G.输送机设备、排风装置均采用手动控制，预先设计先后的开、停机顺序，确保设备的安全运行；

H.输送机设有紧停保护装置，分散布置在适当位置，以应变紧急突发情况的出现

I.喷枪控制，红外电眼感应控制,喷枪可间歇工作，喷枪人机介面可调喷涂状况，喷涂时间等
