高速公路行业供配电系统一般有电站数量多、环境复杂、地域分布广、负荷重要等行业特点，根据应用场合不同，主要有以下几种配置方案。

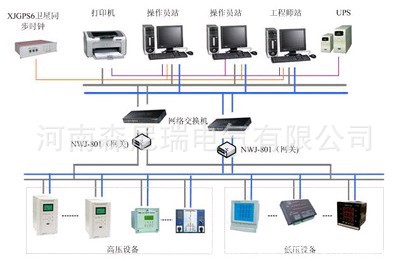

配置方案1：双网配置
双网配置要求所有设备都具有两套独立的通讯接口，以此为基础，组成两个独立的现场总线网络，并结合两套独立的计算机设备，组成两套独立的系统，即使其中一套系统有故障，另外一套系统也能实现厂站内的全面监控。对于不具备双通讯接口的智能设备，可以通过通讯管理机扩展接入。
站控层：由两套扩展型单网系统组成双机双网冗余系统。每套扩展型单网系统由一台前置通讯管理机、一台工程师工作站、一台或多台操作员工作站、相应通讯设备、打印机、UPS等辅助设备组成。
通讯管理层：前置通讯管理机、工程师站及操作员站可集中在同一控制室，也可分别安装在不同的场地，通讯方式可采用以太网、双绞线及光纤等介质。
间隔层：微机综合保护测控装置、数显仪表、XJ-CK9000开关柜智能操控装置、XJ9200系列网络电力仪表、XJ-MC100马达控制器等设备。
配置特点：系统容量大，可靠性高，适用于高速公路的配电自动化系统。

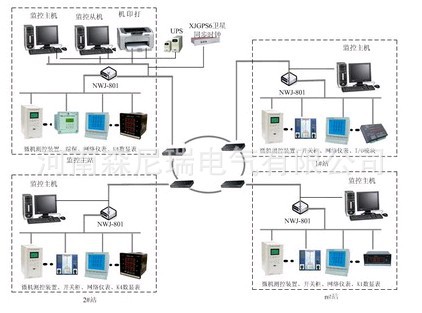

配置方案2：环网配置
每个电站设独立的监控系统，在监控主站设主监控室，集中监控所有子站，监控主站及各个通讯子站通过光纤组成光纤环网。
站控层：两台互为备用的后台监控工作站、打印机、UPS、卫星同步时钟等辅助设备组成监控室，两台工作站互为备用，当主机故障时，从机实现系统无缝切换。各子站配置一台后台监控工作站、打印机、UPS等。
通讯管理层：通讯管理层有网关通讯管理机或通讯服务器、网络交换机等，通过以太网、双绞线及光纤等介质采集间隔层数据信息。主站前置通讯管理机及相关通讯设备单独组屏安装，各子站后台监控机及通讯管理机集中布置，子站的通讯系统接入主站的通讯管理系统中。
间隔层：微机综合保护测控装置、XJ-CK9000开关柜智能操控装置、多功能网络仪表、XJ-MC100马达控制器、数显表等设备。
配置特点：系统容量大，可靠性高，负载分布合理，适用于高速公路配电自动化系统。
我们的产品主要应用 xjckyb@126.com、15238326119、0371-56655026、QQ476348510
1、XJ9100、XJ9200 电力网络仪表：主要用于低压400V进行柜，需要测量电压、电流、频率、功率因数、有功功率、无功功率、电能等电参量。大屏幕液晶显示，Modbus通讯等功能。变电站各部分配电室的高低压开关柜上，显示各进线和出线的各种电量参数，还能够运用远程通讯功能进行远程检测
2、XJ-CK9000开关柜智能操控装置：主要应用在6-35kV高压开关柜上（如厂用变10kV侧，升压站的10kV、35kV侧），取代现有的一次回路模拟图、温湿度控制器、高压带电显示及闭锁装置、分合闸及储能按钮、远方/就地转换开关等，并配备全功能语音防误提示和告警，柜内照明开关、RS485通信接口、高压母线测温系统、温湿度数字实时显示及自动加热除湿控制等功能，以一体化布局配套装备于开关柜，简化了开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。
3、微机综合保护测控装置：适用于3kV～10kV电压等级的中高压异步电动机的保护及测控，既可以直接安装在开关柜上，也可组屏安装。DPM-32A微机电动机保护用于2000kW及以上大型异步电动机的保护。
4、数显表XJ92型：用于支路馈线柜，主要是测量三相电流和单相电流，0.5级精度，如K系列表。
5、计量仪表：主要用于计量电能，0.2级精度。
6、XP/JP系列电量变送器：JP电量变送器。三相电流变送器（JPAS）、电流变送器（JPA）、电压变送器（JPV）、有功功率变送器（JPWX）、无功功率变送器（JPKX）、频率变送器（JPFX）、功率因数变送器（JPPFX）、负序电流变送器等（XPAN）等。对发电机、主变压器、厂用变、励磁变、起备变等各个回路的电参量进行测量、采集、显示、并以线性比转化成4~20mA模拟量信号送往DCS集散控制系统，供整个系统的数据采集、统计、分析和处理使用。
