简要说明:适用于冶金、建材、煤炭、矿山、玻璃、轻工、造纸等行业通风除尘、风力输送及排风系统管路上的调节和固体粉料输送的调节和切断。单双向插阀结构简单,操作自如,插板滑动灵活,密闭性能优良等特点。局部阻力损失小,调节性能
详细介绍:
公称压力:0.05Mpa适用温度:≤200℃适用介质:晶粒、颗粒、粉状物料等。口径:DN200~800,200×200~800×800我公司集多年使用插板阀的经验最具创新的设计,适用于冶金、建材、煤炭、矿山、玻璃、轻工、造纸等行业通风除尘、风力输送及排风系统管路上的调节和固体粉料输送的调节和切断。单双向插板阀结构简单,操作自如,插板滑动灵活,密闭性能优良等特点。局部阻力损失小,调节性能好,维护保养拆卸方便,不易变形,克服了老式插板阀漏风大、变形快、调节困难的毛病。特别适用于无粘度的固体粉料及小于Φ10mm颗粒料、晶体料、固状物料的输送
单双向插板阀又称手动刀型闸阀,刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
单双向插板阀、电动插板阀、手动螺旋阀 手动螺旋闸阀通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种.
河北科峰环保设备有限公司专业生产各型号斗式提升机、螺旋输送机、埋刮板输送机、带式输送机、星型卸料器、粉尘加湿机、单双向插板阀、除尘器、除尘器袋笼滤袋质优价廉、性能稳定,主要适用于钢铁冶炼、水泥、化工、热电厂等企业现已为国内众多除尘器生产厂家配套产品,竭诚欢迎各界朋友参观选购。
产品介绍: 单双向插板阀、插板阀用途 螺栓阀门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。特点 结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随便调整尺度。
手动插板阀手动螺旋插板阀插板阀
螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。
是控制流量变化较大,启动频繁,切断迅速的理想设备。
结构特点:

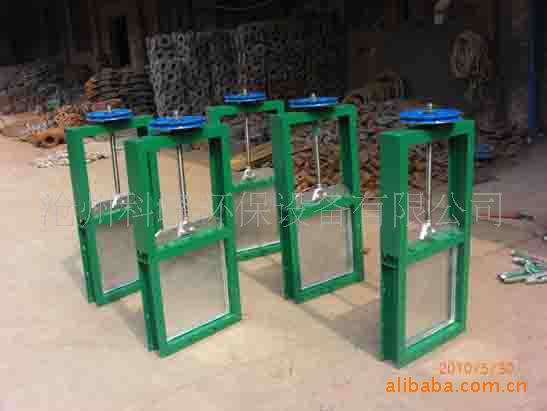

结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度。单双向插板阀门有手轮和链轮操纵两种操作形式,I型为手轮,II为链轮。单向和双向两种结构形式,LZD为单向、LZS为双向。
工作原理:

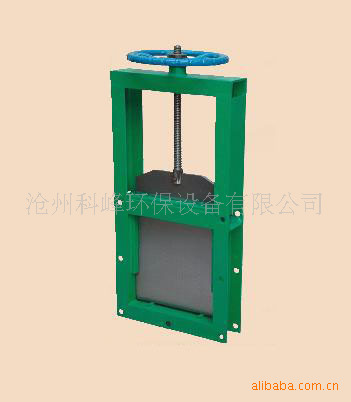

主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。
主要零件材料及连接尺寸
类别 A×A B×B C×C H L n-d 重量
单向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
双向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
说明 LMD-单向 I-手轮 距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)
使用说明:
本阀可水平安装或垂直安装,安装时两法兰连接中间必须加密封垫片,然后锁紧螺栓。
操作时手轮顺时针旋转为阀关,反之为开,不得在手轮上再增加辅助杠杆。
若长期存放应使设备处于关闭状态,各传动部位应加润滑油,不允许露天存放或
堆置。

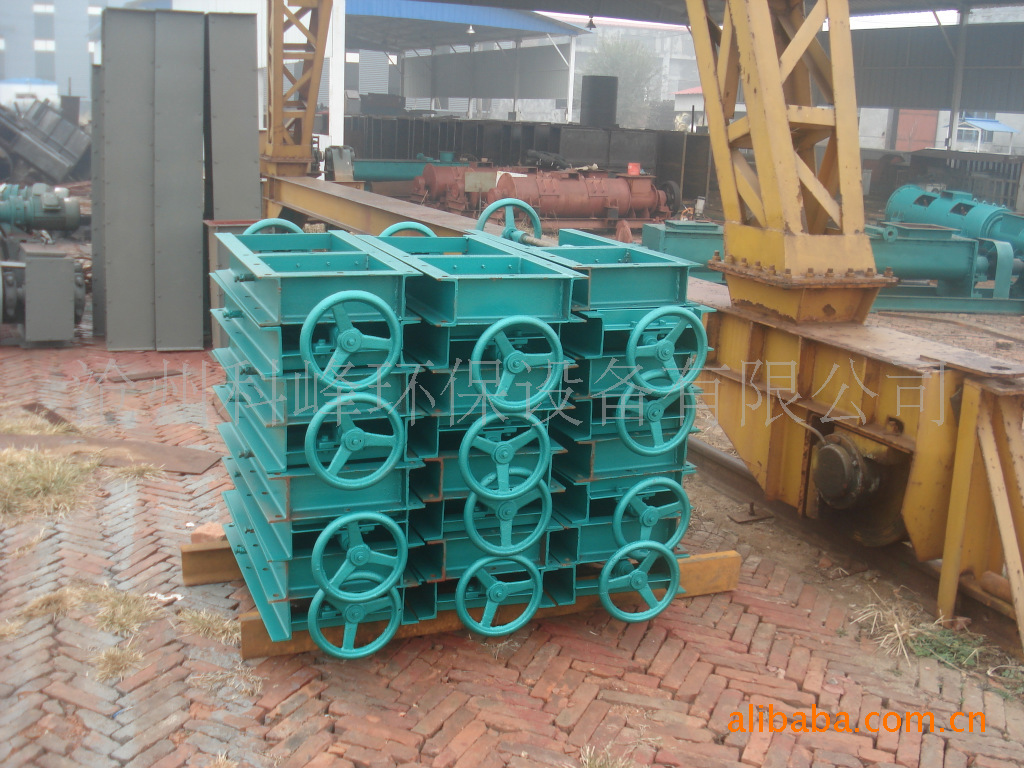

手动插板阀
产品简介:用途:单双向插板阀、螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食。动螺旋闸阀通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两
种。
手动插板阀安装于有压力的各种粉粒体物料管道上起开通及关断的作用。其最大使用压力可达1MPa.手动插板阀具有,密封性好无内外漏的特点,易磨损的部位采用耐磨材料制成.同时阀门的结构充分考虑了粉粒体物料的特点,使阀门很少出现被物料卡住阀板不能滑动的现象.JFM7系列闸刀阀使用的对象主要是硬度和磨削性适中的散装粉状或颗粒状物料,如塑料颗粒,碳黑,及碳酸钙等各种粉剂和颗粒物料.这种阀门一般采用耐磨材料制造主要用于轻化工及食品等行业.JFM7系列闸刀阀有手轮及气缸推动的二种操纵控制方式.JFM7系列闸刀阀的连接法兰形式为圆形,法兰标准HG20592,PN1.0MPa.

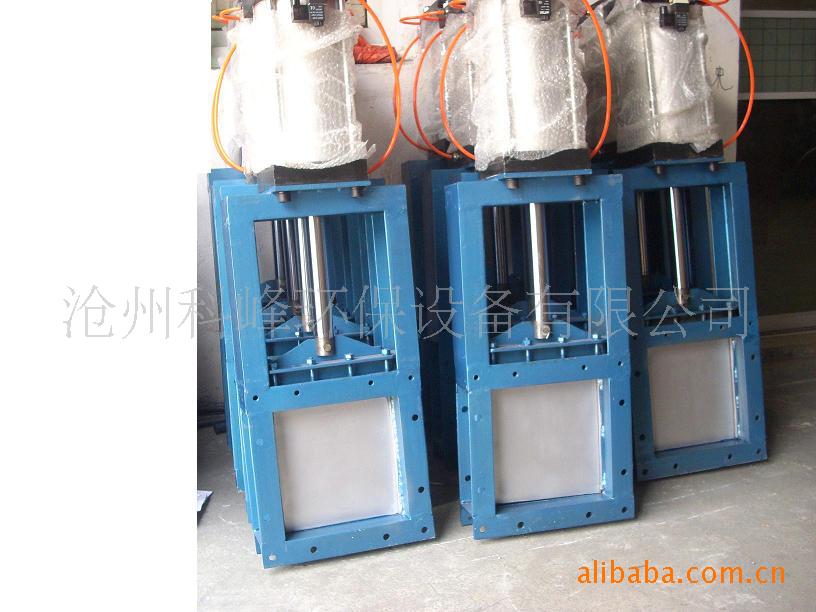

结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器、如安装以上驱动装置,气动装置在合同中注明。
产品简介
电液动单双向插板阀公称压力:0.05Mpa适用温度:≤200℃适用介质:晶粒、颗粒、粉状物料等。口径:DN200~2000,200×200~2000×2000我公司集多年使用插板阀的经验最具创新的设计,适用于冶金、建材、煤炭、矿山、玻璃、轻工、造纸等行业通风除尘、风力输送及排风系统管路上的调节和固体粉料输送的调节和切断。插板阀结构简单,操作自如,插板滑动灵活,密闭性能优良等特点。局部阻力损失小,调节性能好,维护保养拆卸方便,不易变形,克服了老式插板阀漏风大、变形快、调节困难的毛病。特别适用于无粘度的固体粉料及小于Φ10mm颗粒料、晶体料、固状物料的输送

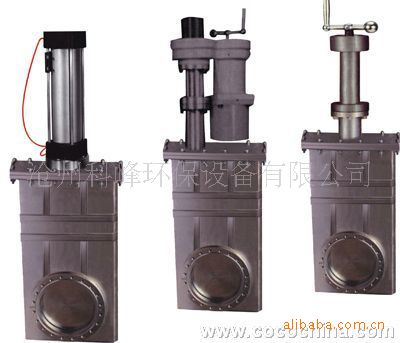

从八十年代进入我国。在不到二十年的时间里,其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理,从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后,大量的通用切断类阀门和调节阀门已被之取代。到今天,全球刀闸阀用量最大的是美国和日本。 产品使用中注意事项及其特点:单双向插板阀、刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸
板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性. 性能 刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。
单双向插板阀的安装使用
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
手动插板阀、电动插板阀大多用于卸料器配套使用分为方口圆口两种。单双向插板阀、手动插板阀口型要根据卸料器形状做出选择。电动插板阀昊天生产的经久耐用,流动阻力
小,体积小,重量轻,维修方便,使用广泛。插板阀密封结构可以分软密封、硬密封结构。手动插板阀工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。
电液动单双向插板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。手动插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。该闸门配备电动、气动、电液动推杆作为驱动装置,是控制流量大小,切断迅速的理想设备。
单双向插板阀采用优质碳素钢焊接而成,广泛应用于冶金、碳素、化工、建材等行业。多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。
电动插板阀结构紧凑、耐磨,泄漏量小,具有操作简便、动作灵活、省力等特点,可以在高温、高粉尘、强磁的环境下正常工作
插板阀用途单双向插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。特点 结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随便调整尺度。
主要外形及连接尺寸(mm)本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器,如安装以上驱动装置,气动装置应在合同中注明。主要零件材料及连接尺寸:零件名称材料零件名称材料阀体1CF18 Ni9Ti CF8M CF8 CF3M CF3 WCB阀杆Stem 1CF18 Ni9Ti阀座密封圈橡胶或PTFE支架不锈钢阀体间密封垫片橡胶或PTFE填料压盖不锈钢阀体1CF18 Ni9Ti CF8M CF8 CF3M CF3 WCB填料石墨或PTFE阀体装配螺栓B7填料压盖螺栓B7注:橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。ON LΦ1 H H2 N-M气缸直径(mm) Cylinder Diameter PN0.6 PN1.0 50 40 125 397 51 4-M16 50 65 40 145 418 67 4-M16 65 80 50 160 579 82 4-M16 80 100 50 180 612 102 8-M16 100 125 50 210 710 127 8-M16 125 150 60 240 816 152 8-M20 150 200 60 295 990 202 8-M20 200 250 70 350 1106 253 12-M20 250 300 70 70 400 1264 303 12-M20 300 350 80 80 460 1575 353 16-M20 350 400 80 80 515 1562 402 16-M22 400 450 90 90 565 1750 452 20-M22 450 500 90 90 620 1994 502 20-M22 500 600 100 100 725 2040 603 20-M27 600
单双向插板阀壳体试验和密封试验:
1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm 3 /s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。静压寿命实验次数金属密封DN≤150mm 1200次DN≥200-400mm 1000次Dn≤150mm 800次非金属密封Dn≤150mm 1400次DN≤200-400mm 1200次Dn≤450mm 1000次注:1、金属密封指密封副材料是金属-金属2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
手动螺旋闸阀通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种。单双向插板阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
手动闸阀,国标闸阀,铸钢闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。
手动插板阀适用于冶金、建材、煤炭、矿山、玻璃、轻工、造纸等行业通风除尘、风力输送及排风系统管路上的调节和固体粉料输送的调节和切断。单双向插板阀结构简单,操作自如,插板滑动灵活,密闭性能优良等特点。局部阻力损失小,调节性能
电动插板阀密封结构可以分软密封、硬密封结构。工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。电动插板阀在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
电动单向平板闸阀、电动双向平板闸阀该闸门主要由框架、闸板及手电动驱动机构组成,手轮(链轮)转动,通过带动闸板作水平方向的往复运动,达到阀门的启闭目的。电动单向平板闸阀结构简单,重量轻,操作灵活,装拆方便,采用优质碳素钢制造,其强度高,性能好,使用寿命长;丝杆及螺母采用了软防罩结构,不受外界粉尘影响。
沧州科峰环保设备有限公司专业生产单双向插板阀,电动插板阀,手动单向插板阀强大生产商
手动插板阀也叫手动螺旋闸阀、插板门通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。插板门密封结构可以分软密封、硬密封结构。工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。插板门在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。中能环保专业生产各型号斗式提升机、螺旋输送机、埋刮板输送机、空气输送槽、带式输送机、星型卸料器、粉尘加湿机、布袋除尘器、除尘器袋笼滤袋质优价廉、性能稳定,主要适用于钢铁冶炼、水泥、化工、热电厂等企业现已为国内众多除尘器生产厂家配套产品,竭诚欢迎各界朋友参观选购。
单双向插板阀也叫手动螺旋闸阀、插板门通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。插板门密封结构可以分软密封、硬密封结构。工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。插板门在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。信息来源:
电动插板门
翻板式隔绝门安装在磨煤机入口、空预器出口、一次风机出口等冷热风道中,起快速隔绝流通介质作用。翻板式隔绝门分为单板和双板两种结构。管道截面≤2㎡时设计为单门板结构,管道截面>2㎡时设计为双门板结构。翻板式隔绝门连接管道可以为圆形,也可以矩形。驱动方式一般采用气动,在关闭速度慢的场合,也可选用电动驱动。
单双向插板阀又称手动刀型闸阀,刀型闸阀它是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。
手动插板阀:
用途:
单双向插板阀是一种粉料,晶粒料.颗粒料及小块物料输送管道,调节或切断物料流量的主要控制设备,广泛地应用于冶金、矿山、建材、化工等到行业系统中,控制物料的流量调节或切作用。
特点:
具有结构简单、操作灵活、重量轻、无卡阻、特别适用于各娄固休物料、50mm右、团状物料的输送及流量调节,安装不受角度限制、操作方便于工作、能随时调节开度等优点。
性能:
公乏压力:0.05Mpa
适用介质:无粘度的粉尘气体、固估粉料、小颗料物料。
手动插板阀也叫手动螺旋闸阀,大多用于卸料器配套使用分为方口圆口两种。手动插板阀口型要根据卸料器形状做出选择。电动插板阀是东盛生产的经久耐用,流动阻力小,体积小,重量轻,维修方便,使用广泛。电动插板阀、单双向插板阀密封结构可以分软密封、硬密封结构。插板阀工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。
【不锈钢卸料器】装置又称星型卸灰阀,电动锁气阀,星型卸料器,旋转给料器,锁气阀,通常星型卸料的结构是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。
卸料器的工作原理:卸料器当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而在下部卸出,因此,星型卸料器可以定量而连续地卸料
简要说明:适用于冶金、建材、煤炭、矿山、玻璃、轻工、造纸等行业通风除尘、风力输送及排风系统管路上的调节和固体粉料输送的调节和切断。插板阀结构简单,操作自如,单双向插板阀滑动灵活,密闭性能优良等特点。局部阻力损失小,调节性能
详细介绍:
公称压力:0.05Mpa适用温度:≤200℃适用介质:晶粒、颗粒、粉状物料等。口径:DN200~800,200×200~800×800我公司集多年使用插板阀的经验最具创新的设计,适用于冶金、建材、煤炭、矿山、玻璃、轻工、造纸等行业通风除尘、风力输送及排风系统管路上的调节和固体粉料输送的调节和切断。单双向插板阀结构简单,操作自如,插板滑动灵活,密闭性能优良等特点。局部阻力损失小,调节性能好,维护保养拆卸方便,不易变形,克服了老式插板阀漏风大、变形快、调节困难的毛病。特别适用于无粘度的固体粉料及小于Φ10mm颗粒料、晶体料、固状物料的输送
手动插板阀、电动插板阀大多用于卸料器配套使用分为方口圆口两种。手动插板阀口型要根据卸料器形状做出选择。电动插板阀昊天生产的经久耐用,流动阻力小,体积小,重量轻,维修方便,使用广泛。插板阀密封结构可以分软密封、硬密封结构。手动插板阀工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。
电动插板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备。单双向插板阀广泛适用于冶金、矿山、建材、粮食、化工等行业。该闸门配备电动、气动、电液动推杆作为驱动装置,是控制流量大小,切断迅速的理想设备。
手动插板阀采用优质碳素钢焊接而成,广泛应用于冶金、碳素、化工、建材等行业。多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。
电动插板阀结构紧凑、耐磨,泄漏量小,具有操作简便、动作灵活、省力等特点,可以在高温、高粉尘、强磁的环境下正常工作。
1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做
此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。
刀型闸阀PZ673X型气动浆液阀PZ73H手动刀型闸阀刀型闸阀气动穿透式刀闸阀PZ973电动刀形闸阀PZ573伞齿轮刀形闸阀液动刀形闸阀不锈钢刀形闸阀PZL43链轮式浆液阀PZ643气动对夹式刀形闸阀 单双向插板阀 PZ973电动刀闸阀伞齿轮对夹式闸阀 Z73X纸浆浆液阀Z473X链轮式浆液阀伞齿轮浆液阀气动插板阀PZ773H电动液动阀
