3D ready DLP 投影机专用3D视频处理器（YT-V3D-P）
由于3D ready DLP投影机的3D功能，仅支持120HZ固定的视频格式输入才能实现。目前已经存在的2D、3D片源并不能在3D ready DLP 投影机上观看到3D效果，通过深圳市优霆科技有限公司生产的3D DLP投影仪专用3D视频处理器便能为用户呈现高清立体的视听盛宴。
1前面板标识
1） CH：HDMI输入通道选择按键；
2） MOOE：系统工作模式选择按键；
3） 3D Effect: 3D立体深度调节按键（2D节目源输入）
4） PWR： 电源工作/待机指示灯；
5） HDMI1：输入使用HDMI1端口指示灯；
6） HDMI2：输入使用HDMI2端口指示灯；
7） IR：红外遥控指示；
8） 2D-IN：输入节目源为2D格式指示；
9） 3D-IN：输入节目源为3D格式指示；
10）2D-TV：（忽略）；
11）3D-DLP：输出到3D ready DLP投影机指示；

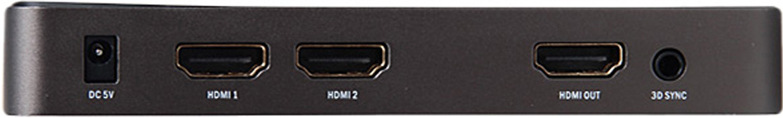

2 后面板标识
1）DC5V：电源适配器接口
2）HDMI1：输入通道第1口（接播放器：蓝光机/高清播放器/电脑/游戏机等）
3）HDMI2：输入通道第2口（接播放器：蓝光机/高清播放器/电脑/游戏机等）
4）HDMI OUT：输出通道接口（接显示设备：3D DLP投影机/3D TV）
5）3D SYNC：红外3D同步接口（忽略）

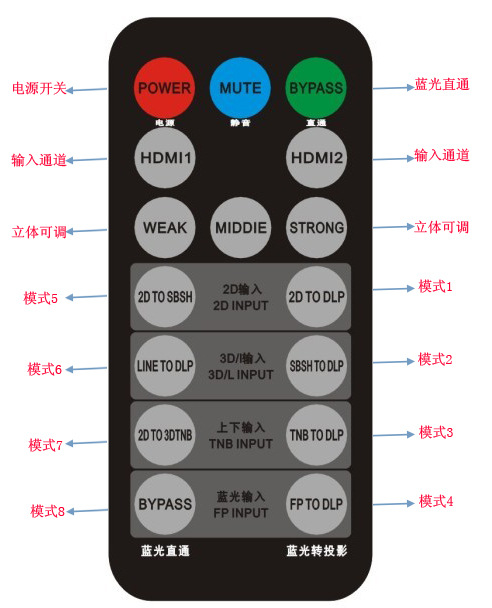

3遥控器功能按键
1）红色POWER：电源开关按键
2）蓝色MUTE：静音按键
3）绿色BYPASS：直通模式按键
4）HDMI1：播放信号输入通道第1路
5）HDMI2：播放信号输入通道第2路
6）WEAK：弱
7）MIDDLE：中
8）STRONG：强
9）2D TO SBSH：2D转3D 左右格式合并
10）2D TO DLP: 2D转3D DLP投影机
11）SBSH TO DLP：3D左右格式转3D DLP投影机
12）LINE TO DLP: LINE转3D DLP投影机
13）2D TO 3DTNB: 2D转3D 上下格式合并
14）TNB TO DLP: 3D上下格式转3D DLP投影机
15）BYPASS:
蓝光直通
16）FP TO DLP: 蓝光3D片源转3D DLP投影机
4 电气规格
电源适配器： DC +5V/2A
输入视频接口：2 x HDMI 1.4V
输出视频接口：2 x HDMI 1.4V
6 YT-V3D-P连接使用方法
1）将播放设备（蓝光机/高清播放器/机顶盒） + YT-V3D-P + 显示设备（3D DLP投影机/3DTV）
将播放设备（蓝光机/高清播放器/机顶盒）的HDMI输出端通过HDMI线连接到YT-V3D-P的输入端HDMI1口或HDMI2口；
将YT-V3D-P的输出端HDMI OUT口 通过HDMI线连接到显示设备（3D DLP投影机/3DTV）的HDMI接口
分别连接好播放设备、YT-V3D-P、显示设备的电源适配器并通电进入工作状态

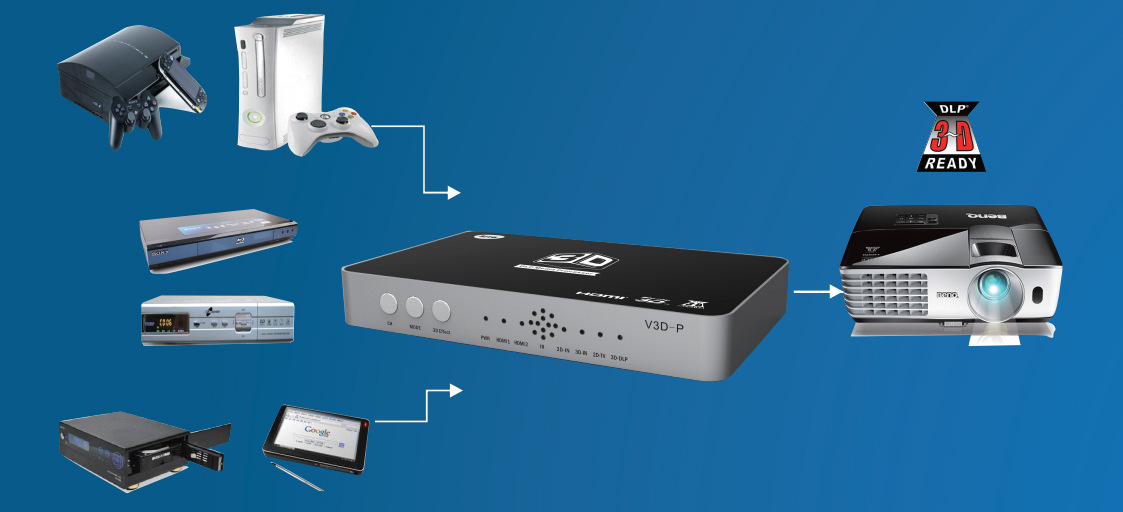

2）连接演示图
3）播放节目时，YT-V3D-P遥控与显示设备的对应操作方法
图像格式 | 显示设备 | YT-V3D-P遥控 | 显示设备操作 |
图像一个完整画面（2D） | 3D DLP投影机 | 2D TO DLP（模式1） | 打开投影机3D功能 |
图像左右两个画面（3D左右） | 3D DLP投影机 | SBSH TO DLP（模式2） | 打开投影机3D功能 |
图像上下两个画面（3D上下） | 3D DLP投影机 | TNB TO DLP（模式3） | 打开投影机3D功能 |
图像重影或闪烁（蓝光3DFP） | 3D DLP投影机 | FP TO DLP（模式4） | 打开投影机3D功能 |
LINE 3D格式 | 3D DLP 投影机 | LINE TO DLP（模式6） | 打开投影机3D功能 |
备注：
1、蓝光节目（碟）如果不标准，可能输出格式有FP/左右/上下，操作YT-V3D-P时应严格遵循输
入信号格式。
2、有些3D ready DLP投影机没有3D功能的设置选项，是投影机根据输入信号自适应。
7 各种代号标注释义
1）SBSH：3D左右格式
2）TNB：3D上下格式
3）FP：3D帧封装格式
4）FS：3D帧序列格式
5）DLP：投影机技术，美国TI公司专利技术
6）播放设备：视频节目的解码播出设备，如蓝光DVD，PS3游戏机、XBOX游戏机、高清播放器、高清机顶盒、平板电脑、笔记本电脑等设备。
8 注意事项
1）远离水、潮湿、高温环境。
2）远离强电磁干扰环境
3）不用湿手接触YT-V3D-P，避免发生触电
4）不用化学清洗剂清洁YT-V3D-P
5）配套使用工厂原配电源适配器
6）产品使用过程中有任何问题，请联系您的供应商
'
