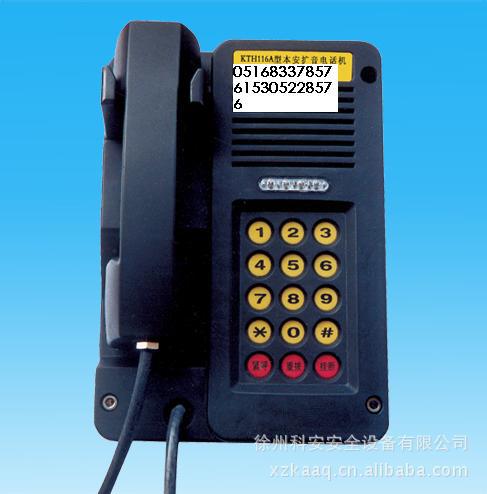

| 1 概述 KTH116A本安扩音电话机是集我公司长期从事工业生产调度通信系统研究的经验,采用现代电子技术、数字降噪处理电路研制成功的高性能、高可靠性通信终端。特别适用于高噪声场所如煤场、码头、发电厂等,作为调度扩音通信及报警通信终端使用。能有效解决工作区域内环境噪声大且人员流动性大的通讯问题,具有安装使用方便、通话质量好、消除呼叫盲点等优点,可以提高工作效率,确保井下生产安全。 KTH116A本安扩音电话机是与交换机或调度机配套使用的扩音装置,弥补了普通电话机无扩音功能的不足,该终端具有极佳的抗噪声性能,属矿用本质安全型设备。终端内部采用DSP数字信号处理器通过降噪计算方法,对信号进行处理,然后输出清晰的语音信号送入功放,在高噪声环境下可获得良好的通话效果和扩音效果。 2 主要特点 2.1 KTH116A本安扩音电话机由两部分组成:KTH116本安电话机、隔爆兼本安电源。 2.2 KTH116本安电话机具有手柄和拨号盘,键盘为全密封带夜光轻触按键,设有0-9数字键和紧呼、挂断、重拨功能键。话机正面三个指示灯分别为摘机指示灯、运行指示灯和扩播指示灯。用户拿起手柄摘机指示灯点亮,运行指示灯正常为闪烁态,表示通信话站的微处理器运行正常。扩播指示灯点亮,表示终端的扩音打开,扬声器有语音输出,熄灭则表示终端处于扩音关闭状态。 2.3 隔爆兼本安电源内含电源接线板[上]和扩音接口板[下],接线端子分别为:电源AC127V端子、电话线路RJ11端子、扬声器及功能指示灯端子。 2.4 KTH116本安电话机外壳采用抗静电增强聚酯模压制作,防水、防尘、防腐蚀,防护等级达IP65,适用于极为恶劣的环境。隔爆兼本安电源为不锈钢防爆型外壳。 2.6 该扩音终端使用环境条件: a) 温 度: -15 ~ +40℃; b) 相对湿度:不大于95%(+25℃); c) 大气压力:86 ~ 106kPa; d) 环境噪声:不大于95dB(A); e) 无显著振动和冲击的场合; f) 煤矿井下有爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合; 3.技术参数 3.1 配接调度机或交换机的适应性 a) 电话线直流开路电压: 40 ~ 64V b) 电话线直流馈电电流: 25 ~ 60mA c) 铃流信号 频率: 25Hz±3Hz 断续比: 1s:4s 电平: 75±15V d) 忙音信号 频率: 450Hz±20Hz 断续比: (0.3 ~ 0.4)s:(0.3 ~ 0.4)s 电平: -8dBm ~ -12dBm 3.2 供电方式:交流85V~265宽电压范围。 3.3 扩音响度:话站扩音响度不小于100dB(A),功率1 ~ 5W可调节。 3.4 扩音失真度:不大于5%; 3.5 频率响应:不大于6dBm(400Hz ~ 3000Hz)。 4.安装说明 4.1 安装前,应先检查终端的各项功能是否正常。 4.2 接线方法:用户只需要接入电源控制箱内的AC127V电源线和线路RJ11,其他连接线出厂前已接好。4.2.1 先切断电源,再打开电源控制箱上盖,将AC127V电源线从圆型壳体顶端的出线嘴引入,接在标有“AC127V”的3位端子上,注意GND为保护地,接机壳或者悬空。最后拧紧出线嘴螺母。 4.2.2 将RJ11线从圆型壳体右侧的出线嘴引入,接在标有“线路RJ11”的4位可拔插端子上。拧紧出线嘴螺母。 4.2.3 最后检查确认接线无误后盖上电源控制箱上盖,接通电源即可。 注意:电源控制箱为防爆型,矿井下面严禁带电开盖操作! 4.2.4 终端接线端子定义(见图2)。 ![]() | ||
![]() | ||
我们的产品保修:非人为原因保修一年
我公司依中国矿业大学为技术依托,从产品的先进性拓展市场发展空间。并凝聚中国矿业大学权威人士研制产品之精华回报社会。公司产品畅销50多家矿业集团公司和500多家煤矿。公司秉承“顾客至上,锐意进取”的经营理念,坚持“客户第一、科技第一、质量第一、服务第一”的原则为广大客户提供优质便捷的服务。欢迎惠顾合作!
我们的运输方式:为了使货品安全快捷的到达客户手中,我公司的货品小件均通过知名的快递公司运送,大件则通过德邦或者华宇运送,发出前我们的货品均已经过检查并严密包装好,当货品到达客户准备签收时,请务必当面送件人员检查货品,如有任何问题可联系我们,谢谢。 我们的产品价格:因各种规格价格都不一样,且价格于购买的数量有关,故客户在咨询时请告知您的数量,本网站所列示的价格仅是一个象征的标价。
| |||
| 货号175 | |||
