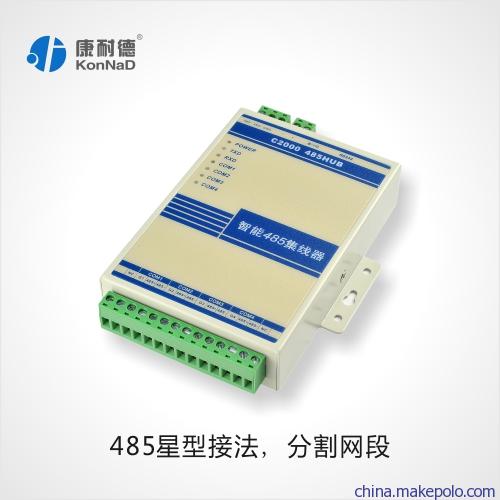

智能485集线器（工业级）

特点：

RS485总线中继、分割与集中；
1路RS232/485到4路RS485信号转换；
自动侦测波特率；
可以轻松改善RS-485总线结构，分割网段，提高通信可靠性；
能够适应复杂电磁场环境；
内建15KV ESD突波保护，每线600W的雷击浪涌保护；
接口兼容EIA/TIA的RS232、RS485标准；
RS485自动流向控制；
宽电压设计，9~24VDC供电。

概述：

　　　C2000 SHB4是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集中器(HUB)。为了保证数据通讯的安全可靠，RS-485接口端采用隔离技术，防止雷

击浪涌引入转换板及设备，内置的600W浪涌保护电路，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰；电源宽电压设计，安全可靠。非常适合户外工

程应用。
　　　 具有485流向控制功能。RS-485工作模式采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS-485收发转换时延问题。RS-485接口传输距

离可达1200米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越的数据接口转换产品。

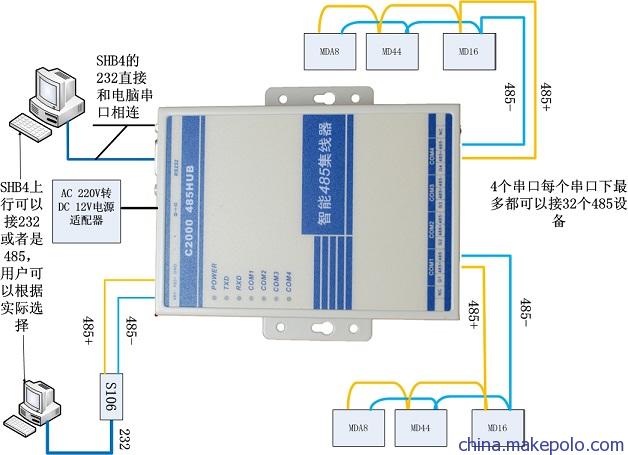

　　　 C2000 SHB4提供星型RS-485总线连接。各端口都具有短路、开路保护。使用 C2000 SHB4，用户可以轻松改善RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设

备故障产生时，出现问题的网段不会影响到其它网段，有效保证485总结系统的安全性和可靠性。合理地利用 C2000 SHB4可以助您设计出独特、高效和高可用性的RS-485系统。

技术参数：

通讯参数
RS485      连接器：接线端子（5mm间距）
信号          信号线：T+（458+）、T-（485-）、GND

RS-232     连接器：DB9（母头）
信号          信号线：RXD、TXD、GND

RS-485数据
流向控制   自动

波特率      300bps至115200bps
传输距离   0~1.2公里

串口保护
防雷保护   每线600W
突波保护   15KV ESD

电源需求
工作电压   9~24VDC
工作电流   小于100mA

工作环境
操作温度   -25℃~85℃
存储温度   -60℃~125℃
湿度         5~95%RH，不凝露

其他
尺寸     120×80×25.5mm
保修期  五年
