| 产 品 说 明 |

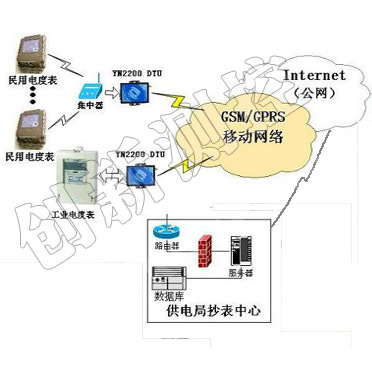

GPAS远程集中抄表系统采用直读、脉冲采样等技术将水、电、气、热等各种计量表的计量值转换成数字信号;采集系统通过RS485、MBUS、电力载波、RF(无线)等多种信道采集并存储计量表示值,经GPRS、CDMA、LAN(以太网)、PSTN(电话拨号)、GSM、RS485、RS232等多种通信方式将计量表示值等信息上传给主站;主站对计量表示值进行存储和计算,实现计量收费、统计分析等功能。系统可实现自动抄表、自动费用计算;通过对数据的深度挖掘和统计分析,可及时发现跑、冒、滴、漏、偷等现象,实时显示系统负荷,分析系统线损,以达到节能、降耗、减排的目的。 GPAS远程集中抄表系统由四个层次组成,从下至上分别是信号转换层、数据采集层、数据集中层和数据管理层(见系统拓扑图)。 信号转换层把各种普通计量表的计量值转换成与其对应的电脉冲数,并传送给采集终端。或采用直读技术,直接读取计量表表盘示值,并采用数字传输方式将示值传送给采集终端。 数据采集层的作用是及时采集信号转换层发来的脉冲信号,进行计数及相应的处理。或直接采集直读表计的数字信号,并对数据进行存储与处理。在系统中起数据采集、汇聚的作用。 数据集中层定时读取下属各采集终端的数据,对数据进行存储与计算,同时可传递实时操作命令。 数据管理层也称为主站,对整个系统所采集的数据进行处理、储存、统计分析,并提供查询、报表、导入、导出、打印等功能。 2、技术关键 GPAS远程集中抄表系统能够自动、准确、及时抄表,提高用户管理水平,是通过采样、通信(联网)、统计分析三大关键技术来支撑和实现的。 1)采样 采样的准确性是集中抄表系统运行的基础,如果采样不准,会导致抄表系统的数据与计量表示值不一致,就谈不上准确收费和统计分析了。早期的抄表系统大都采用脉冲采样,由于抖动、水锤现象等因素,系统的脉冲累积误差对抄表的准确性造成的影响不可忽视。在脉冲系统中,成星公司采用双极锁存型霍尔器件比较好地解决了采样准确性的问题,使系统的累积误差控制在±1个字以内。要使系统的采样准确率达到100%,根本的解决方案是直读方式。 直读式表计采用直接读取字轮位置的方式来采样计量表示值,其最大的优点是零误差,真正的所见即所得。直读表平时不工作,抄表时由上层设备瞬时供电,完成计量表字轮数据采集、转换与上传工作后自动关断电源,平时不消耗电能,既节约能源,又延长了使用寿命。 2)通信(联网) 集中抄表系统要大面积推广,其中一个关键的要素是要解决通信,也就是联网的问题。因为在集中抄表系统的应用中,大多数都是老房改造项目,其安装环境、布线条件千差万别,如果没有灵活、多变的组网方案,很难适应现场环。 GPAS远程集中抄表系统下行支持电力载波、RS485、MBUS、RF无线等多种通信方式,其中RS485、MBUS为总线方式,一次抄表成功率可达100%,适用于新建小区或方便布线的环境。电力载波利用现成的电力线路进行通信,RF无线采用射频方式进行无线通信,这两种方式免除了布线之苦,适用于老房改造或工程布线施工困难的项目,为了解决电力载波、RF无线易受环境干扰而造成通信成功率下降的问题,我们采用自主设计的自动路由算法,可根据环境的变化自动调整抄表路径,使整个系统可及时采集数据。 GPAS远程集中抄表系统上行支持GPRS、CDMA、LAN(以太网)、PSTN(电话拨号)、GSM、RS485、RS232等多种通信方式,可根据客户的现有通信网络和需求灵活选择,以最大可能节省投资。 3)统计分析 GPAS远程集中抄表系统除完成基本的抄表、收费功能外,其最大的附加价值就是通过统计分析功能为客户的管理决策提供支持和依据,以达到节能、降耗、减排的目的。 通过对用量进行实时监控,可发现用量异常情况,比如突然增加或突然减少的情况,可对跑、冒、滴、漏、偷等现象进行预警,及时发现并制止,以减少损失。 通过对线损和负荷的分析,可及时发现线路异常情况,为调整线路、管道、平衡负荷等决策提供依据。 3、主要设备及运行管理 GPAS远程集中抄表系统的主要设备包括管理计算机、TCU4000系列集中器、RTU7000、HTU2000系列终端、直读表计。 系统投入使用后,用户只需操作管理计算机即可完成抄表、收费、统计分析等工作,下层设备自动全天候运行,无需人工干预。 |
|
涡街流量计:





电磁流量计:




企业简介:
开封创新测控仪表有限公司是一家集研发、生产、销售、技术咨询为一体的高新技术企业。公司坐落在国家优秀旅游城市的------开封。公司依托国家流量基地的优势先后开发生产了20余种系列产品,已在众多领域上使用,并得到客户的一致好评。
开封创新测控仪表有限公司占地面积约2万平方米,建筑面积1.2万平方米。现有职工106人,其中工程技术人员16人(高级工程师6人,工程师10人)。公司建有省、市权威部门认可的大、中、小型水流量、气体流量等实流标准装置,为产品开发和仪表检定测试提供了充分的条件。
开封创新测控仪表有限公司率先通过了ISO9001:2000质量体系认证,开封市十佳文明诚信企业,河南省最佳(先进)企业,河南省环境优美工厂。公司下设生产部、销售部、研发部、采购部、售后服务部、质检部、海外拓展部,各个部门之间相互依托,形成了一个完善的企业体系,为企业的发展和腾飞做出了巨大贡献。
开封创新测控仪表有限公司凭借精良的设备、雄厚的实力、科学的管理、完善的服务赢得了广泛的市场支持。公司自成立以来,就积极推进“以人为本、以质量求生存、以技术求发展”的企业发展战略。内抓管理、外拓市场、服务周到、价格合理、诚实守信的经营理念,不断创新、不断进取、为客户提供最满意的产品和最好的服务。“创新”人愿与国内外客户共同发展,携手并进!
