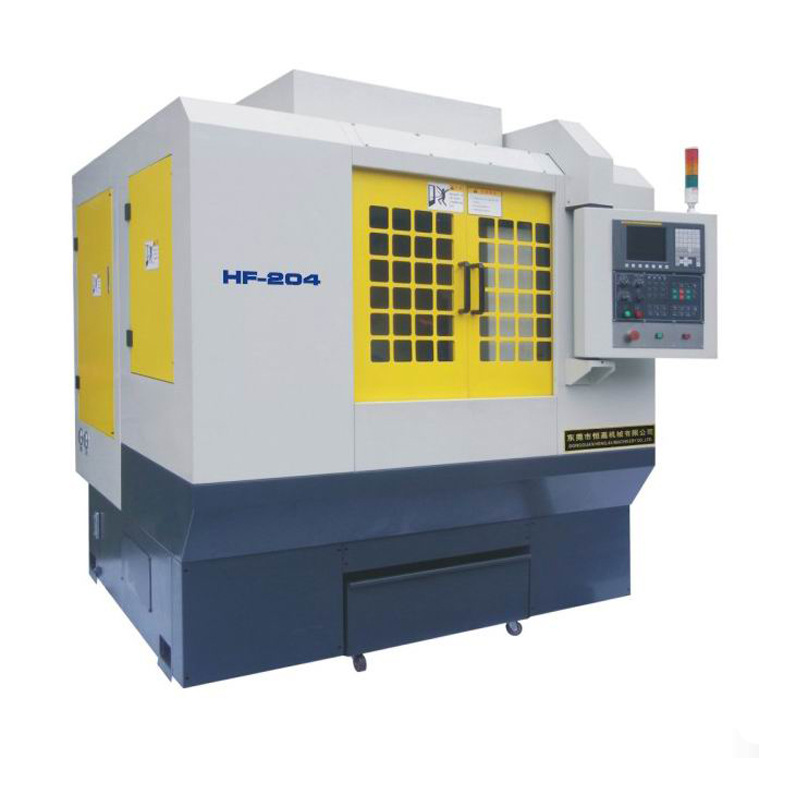

恒嘉机械HF-204车铣复合机床图片展示：
一、恒嘉机械HF-204车铣复合机床简介特点
一次装夹，可实现车、铣、钻复合加工和雕刻图案，X/Z/Y/C四轴控制；
阵立式刀库，装刀多，换刀快；
大功率鉆铣主轴，可夹持￠20mm铣刀，鉆铣主轴可以选配高速电主轴；
超长Y轴行程，可实现大范围加工；
滚动直线导轨；
精密滚珠丝杆；
全封闭防护；
T型结构床身，箱型可移动立柱；
动力头可手动90度旋转；
专利号：ZL02250907.0
二、恒嘉机械HF-204车铣复合机床标准配置
Siemens802D数控系统
西门子交流伺服驱动电机
变频动力头主轴电机
台湾液压三爪卡盘
工具主轴为电主轴
冷却系统
自动润滑系统
液压站
滚动直线导轨
精密滚珠丝杆
主轴液压抱闸
空心轴编码器
正面三轴动力头
侧面三轴动力头
电柜空调器
手轮
三色灯
常用工具，标准刀库1套，2副软爪
操作手册，说明书
三、恒嘉机械HF-204车铣复合机床选购配置
FANUC oi-mate Tc 数控系统
FANUC绝对值编码器
排屑器
拉料器
德国弹性筒夹
全闭环控制装置
加工丝杆螺母专用刀座
电主轴油冷机
四、恒嘉机械HF-204车铣复合机床技术参数及功能部件配置
序号NO. | 名称 | 单位 | 参数 |
1 | 最大加工直径 | mm | ￠200 |
2 | 最大回转直径 | mm | ￠600 |
3 | 最大加工长度 | mm | 200 |
4 | 可通棒料直径 | mm | ￠42 |
5 | 主轴最高转速 | rpm | 6000 |
6 | 主轴电机功率 | kw | 10.1 |
7 | 液压卡盘 | | 6 |
8 | X、Y、Z轴驱动电机 | kw | 11/11/11 |
9 | X、Y、Z轴快移速度 | m/min | 18/15/18 |
10 | 动力头功率 | | 2.2kwX2 |
11 | X、Y、Z行程 | mm | 600/300/200 |
12 | C轴最小设定单位 | ° | 0.001 |
13 | 动力头转速 | rpm | 100-4000 |
14 | 动力头主轴形式 | | ER32 |
15 | 动力刀数量 | | 6 |
16 | 机床总功率 | kw | 18 |
17 | 机床外形尺寸 | mm | 2230*2250*2000 |
18 | 机床重量 | kg | 3200 |
