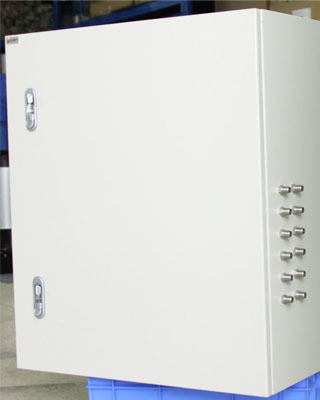

XT 系列气动阀集控箱

1、最低停机维护时间，提高现场设备控制性，可按实际情况实现就地、远程控
制；
2、使用两级三段式过滤减压气源设计能更高的保证设备的运行和维护；
3、空气轴承，金属密封电磁阀技术；
4、单独关断，公共排球技术；
5、防爆防腐级别高；
6、使用不锈钢接头，防泄漏保证气源压力；
7、抗恶劣环境性能好；
8、EMC 防护。
产品型号
XT-DS-LW-F1-04(XT 为产品系列，DS 为单独关断，DC 为无单独关断，L 为就
地控制，W 为远程控制，LW 为就地和远程控制，F1 为NV-107FR,F2 为NV-110FR,F3
为NV-17B2PA,F4 为NV-17B4PA,04 为4 位电磁阀，06 为六位电磁阀，08 为八位
电磁阀，10 位10 位电磁阀。

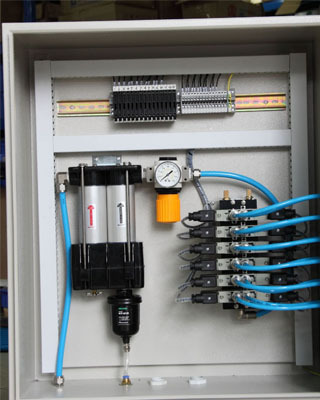

系统工作原理及组成部份根据现场现有的信号电源及气源　通过电磁阀箱
接线端子接入与电磁阀接线连接控制阀体开关。气源入口接入原先现场压缩空气
仪表用气　经过两级三段式过滤器　通过分段分级过滤处理　保证气源质量和
电磁阀使用寿命　过滤器出口与电磁阀汇流板连接　电磁阀固定在汇流板上　
汇流板上设有电磁阀进气通道和排气通道。
