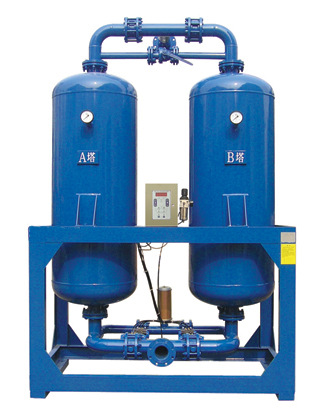

NL-GN 无热再生吸附式干燥机
GN 系列干燥器为吸附式无热再生型，其优势在于：工作流程简单，配套设备少，
造价低，功能齐全，使用寿命长，维护方便。干燥器可为相同排气量的无油空气
压缩机配套，合理配置后也可与有油压缩机配套。采用双塔循环切换的工作方式，
经系统处理后的压缩空气其成品气露点可达-40℃或-70℃。
无热再生吸附式干燥机主要特点
GN 系列干燥机采用变压吸附，再生压力突变脱附吸附剂吸收水分的原理；
产品采用微电脑控制，双塔自动切换，循环连续工作（可特殊定制：露点巡检显
示、控制，远程控制）；
产品列入国家级新产品开发项目，国家级火炬计划项目;
产品荣获中国新技术新产品金牌奖。
GN 系列干燥机工作原理
无热再生干燥机是基于变压吸附原理而设计的，这就是说，将压力状态下吸附水分达到饱和的吸附剂迅速
降压到大气压，此时，被吸附水分自行脱附，实现吸附剂的再生，脱附出的水分扩散到机外。
利用上述原理进行再生的方法称为压力降法，由于利用吸附剂在吸附过程中产生的热量，加之用干燥空气
的一小部分通入需再生的吸附剂，使吸附剂再生，所以压力降法又称为无热再生。
工况要求与技术指标
额定工作压力：0.8MPa 最高工作压力：1.0MPa
进气温度：≤40℃ 环境温度：－20℃至+40℃
进气含油量：≤0.5PPm 再生气耗量：≤13％
压力露点：－20 至－40℃
无热再生吸附式干燥机性能参数
号/项目最大处理气量：m3/min 接口尺寸电源工作
周期
吸附剂型号重量外形尺寸
长mm 宽mm 高mm
NL-GN0.5 0.7 G1/2 220V/
1/50Hz
6min
10min
16min
AL2O3
三氧化二铝
48 361 335 1015
NL-GN1 1.2 G1/2 120 590 350 1095
NL-GN2 2.6 G1 162 700 540 1400
NL-GN3 3.8 G1 182 700 540 1600
NL-GN4 4.5 G1 182 700 540 1600
NL-GN6 6.8 G1-1/2 240 1096 538 1950
NL-GN8 8.5 G1-1/2 240 1096 538 1950
NL-GN10 11 DN50 600 1430 640 2407
NL-GN13 13.6 DN50 600 1430 640 2407
NL-GN15 17 DN50 600 1430 640 2407
NL-GN20 22 DN80 1500 1836 756 2605
NL-GN30 36 DN80 1500 1836 756 2605
NL-GN40 46 DN100 2800 2000 1000 2950
NL-GN50 56 DN100 2800 2000 1000 2950
NL-GN60 68 DN150 3000 2500 1046 2950
NL-GN80 87 DN150 3500 3500 1800 3030
NL-GN10
0
110 DN150 3900 3500 1800 3030
NL-GN13
0
140 DN150 4500 3500 1800 3400
NL-GN15
0
160 DN150 5500 3500 1800 3400
GN 系列干燥机安装使用与维护保养
安装使用
GN 系列无热再生吸附式干燥机应安装在环境温度0－55℃的室内，保证干燥器安装在坚固可靠的平面上，
四周应留有足够的空间，为保证干燥器的性能和寿命，进入干燥器的气体应经必要的装置预处理，使气体
湿度不高于45℃，含油量不大于1mg/m3 ,并无液态状水存在。
干燥器起动时，首先要起动压缩机，待管线压力超过0.4MPa 后，开启电脑控制箱上的开关，显示屏出现
干燥器双塔循环的切换周期，按下周期设置按钮，可选定6min、10min、16min 三种状态的一种，电脑确
认后，便按你设置的时间倒计时工作。面板上设有模拟图，指示灯可显示设备当前的工作状态。
长期停置后再次使用GN 系列无热再生吸附式干燥机，应先对吸附剂干燥处理，方法一，采用送进干燥的
热空气，使干燥剂干燥；方法二，自身干燥，即关闭干燥器的出气阀门，送进压缩空气，调大节流阀，增
加再生气量，开启干燥器开关，使之经过40－60 小时的自身干燥，干燥器便可正常工作。
