品名：单节小蛮腰带手电筒移动电源PCBA电路模块

型号：YC121  V2

一,产品概述:

 1：YC121是一款内置单节18650电池，并配置1W强光手电筒的便携式移动电源，外观时尚靓丽，是时尚达人，潮流一族必备的高品质移动电源产品。

2：动感时尚外观设计,细致入微的表面处理,广泛的适用性和舒适的使用性相得益彰，凸显时尚，便捷，简约而不简单。可配备1节18650电池，可配套外壳，私人模具，外观专利

3：可提供外壳及PCBA套料,提供样品测试，技术指导，助你迅速占领市场

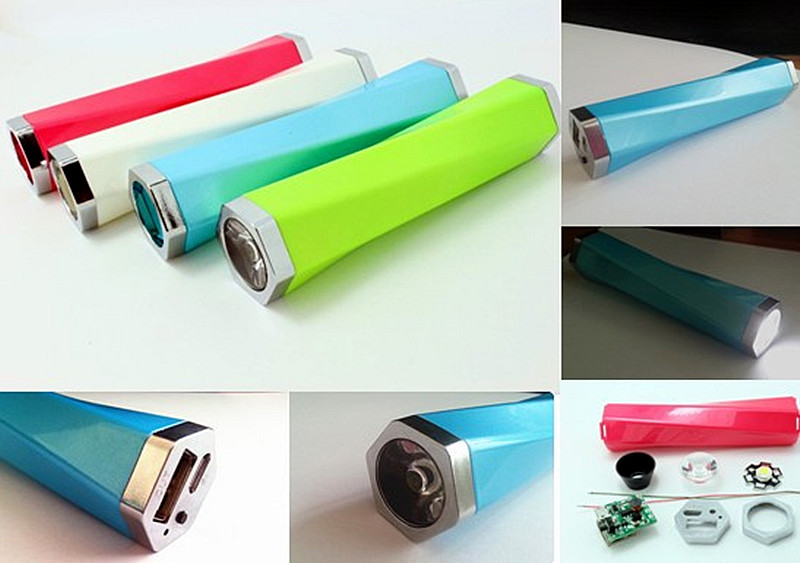

二,产品外观（外壳):

三,PCBA外观:

四, 组装套料

一，          外形：

PCBA尺寸22*20mm (PCB尺寸)

PCB采用1.2mm无铅玻钎板,表面喷锡工艺。

四, 组装套料

二，           电性及安装性能：

■   电气参数(除特殊说明外:Ta=25℃)  [绝对最大额定值]

输入电压  +4.5-5.5V

充电电流     450mA (根据电池电压进行涓流，恒流，恒压充电)

充电截止电压 4.20V  +/-2%

输出电压：  4.85V – 5.0V

输出电流:    800MA

过充保护电压 4.300 +/-0.10

过充解除电压 4.050 +/-0.10

过放保护电压 2.300 +/-0.15

过放解除电压 2.900 +/-0.15

三 功能及特性：

■按键说明：

1.在上电正常的任何时候按下按键都可打开手电筒.再次按下将关闭手电筒。.

■LED指示：

◆待机状态：

1. 1. 待机状态下输出口有电压，可随时接入负载设备。
2. 2. 无电量显示 ,按下按键打开手电筒。

◆充电状态：

1．任何时候插入外部5V电源均会强制进入充电模式。

2．充电时红灯亮 ,充满电蓝灯亮。

3．按下按键打开手电筒。

◆放电状态：

1.放电状态时，如果插入外部输入将强制进入充电模式。

2.放电时无电量显示。

■其他特性:

保护功能：如移动电源对外放电短路或过充过放电等异常发生时,电路自动保护,当故障解除后,充电激活即恢复正常.

过充保护，过放保护，短路保护。

装配时需注意电池必须按标示连接，如接反会烧毁锂电保护MOS管

适用于大部分使用DC5V充电的手机，相机及其他数码产品

电路采用有铅工艺标准，电路中无断线，短路，虚焊等不良现象。

如需使用无铅工艺请特别说明

电路的外形及安装尺寸请以样品为准，需达到方便适合装配。。

PCBA与客户电池及外接配件正确装配后，具有充电指示，放电指示，充电功能等正常功能。

■特别说明：

电池初次与模块焊接时，电路可能处保护状态，无输出。请先外接5V电源充电，即可   激活保护电路。
