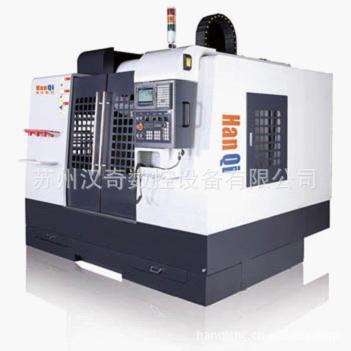

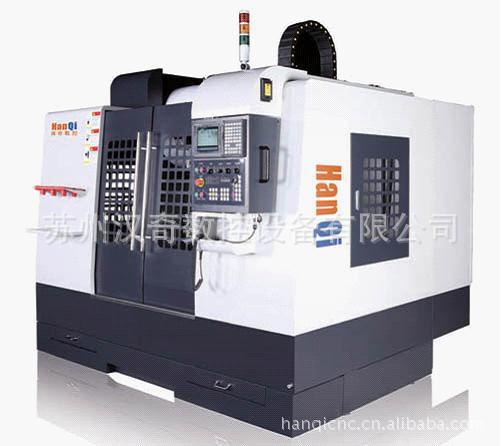

简述：高精立式线轨加工中心，使用与各个行业，如：汽车、航空、机械制造、3C产品、印刷辊轮、模具和各种铣、镗、攻等加工工序，特别适用于各种形状复杂的二、三维凹凸模型及复杂的腔和表面，适用于：精密零部件加工、精密铝塑件加工、精密模具加工。
——优势：
■高速度
■高精度
■高刚性
■高寿命
技术特点：
高速：
X/Y/Z三轴快速移动24m/min,主轴电机采用皮带式连接方式，最高转速可达：8000/rpm/min
高精：
1）全进口预拉伸C3级精密滚珠丝杆及高精度直线导轨，提高了伺服的稳定性，克服了丝杠热膨胀引起的位置偏差，确保机床高精度及长期切削的加工精度。
2）汉奇为确保每一台设备的精度，全部采用激光干涉仪检查设备的定位精度和重复精度，为确保圆弧切削时的精度，采用循圆量测仪检测伺服轴在平面运动的真圆度。
高刚：
1）铸件：整机铸件采用高级米汉纳树脂砂材料，经一年自然失效后，再经退火应力消除，确保了最佳的精度及持久力性，长期使用不变形。
2）立柱设计：“人”字型立柱设计，增加了立柱和底座的的接触面积；采用蜂窝式结构不仅提升了结构体抗扭刚性外，且提升了低频结构共振，确保了最佳的稳定性。
高寿命：
1）台湾原装高精密主轴、日本轴承、德国联轴器确保机床的耐久性。
2）数控系统采用日本三菱和发那科系统，机床电气方面采用德国施耐德等世界知名产品。
3）中央润滑剂系统配PLC程控注油时间，确保机床长时间精度及寿命。
规格参数
项目 | 名称 | VMC-650L | VMC-850L | VMC-1060L | VMC-1260L |
工作台 | 工作台面积(mm) | 500×800 | 500×1000 | 600×1300 | 600×1300 |
T型槽×间距 | 3-18H8×135 | 3-18H8×135 | 5-18H8×150 | 5-22H8-150 | |
工作台承重（kg) | 400 | 600 | 800 | 1500 | |
主轴 | 主轴锥度\\拉钉 | Bt40 | Bt40 | Bt40 | Bt50 |
主轴转速(rpm\\min) | 8000 | 8000 | 8000 | 6000 | |
主轴功率（主轴伺服） | 5.5/7.5 | 5.5/7.5 | 7.5/11 | 11/15 | |
滚珠丝杆mm | X轴滚珠丝杆 | 40×10 | 40×10 | 40×10 | 50×10 |
Y轴滚珠丝杆 | 40×10 | 40×10 | 40×10 | 50×10 | |
Z轴滚珠丝杆 | 40×10 | 40×10 | 40×10 | 50×10 | |
行程 | X轴（左右行程）mm | 650 | 850 | 1000 | 1200 |
Y轴（前后行程）mm | 400 | 400 | 600 | 600 | |
Z轴（上下行程）mm | 480 | 550 | 600 | 700 | |
主轴端面到工作台面距离 | 480 | 480 | 500 | 500 | |
主轴中心到立柱导轨距离 | 80-560 | 80-560 | 180-780 | 120-750 | |
进给 | 最高进给速度（mm/min) | 6000 | 6000 | 6000 | 6000 |
快速给速度（mm/min) | 20000 | 20000 | 20000 | 20000 | |
机床精度 | 定位精度（mm) | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
重复定位精度（mm) | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
机床 | 占地面积（L×W)mm | 2340×2270 | 2340×2270 | 3300×2900 | 3500×3600 |
整机高度（h)mm | 2250 | 2250 | 3000 | 3100 | |
整机重量（kg) | 5500 | 5500 | 8500 | 9500 |
