一、概述：

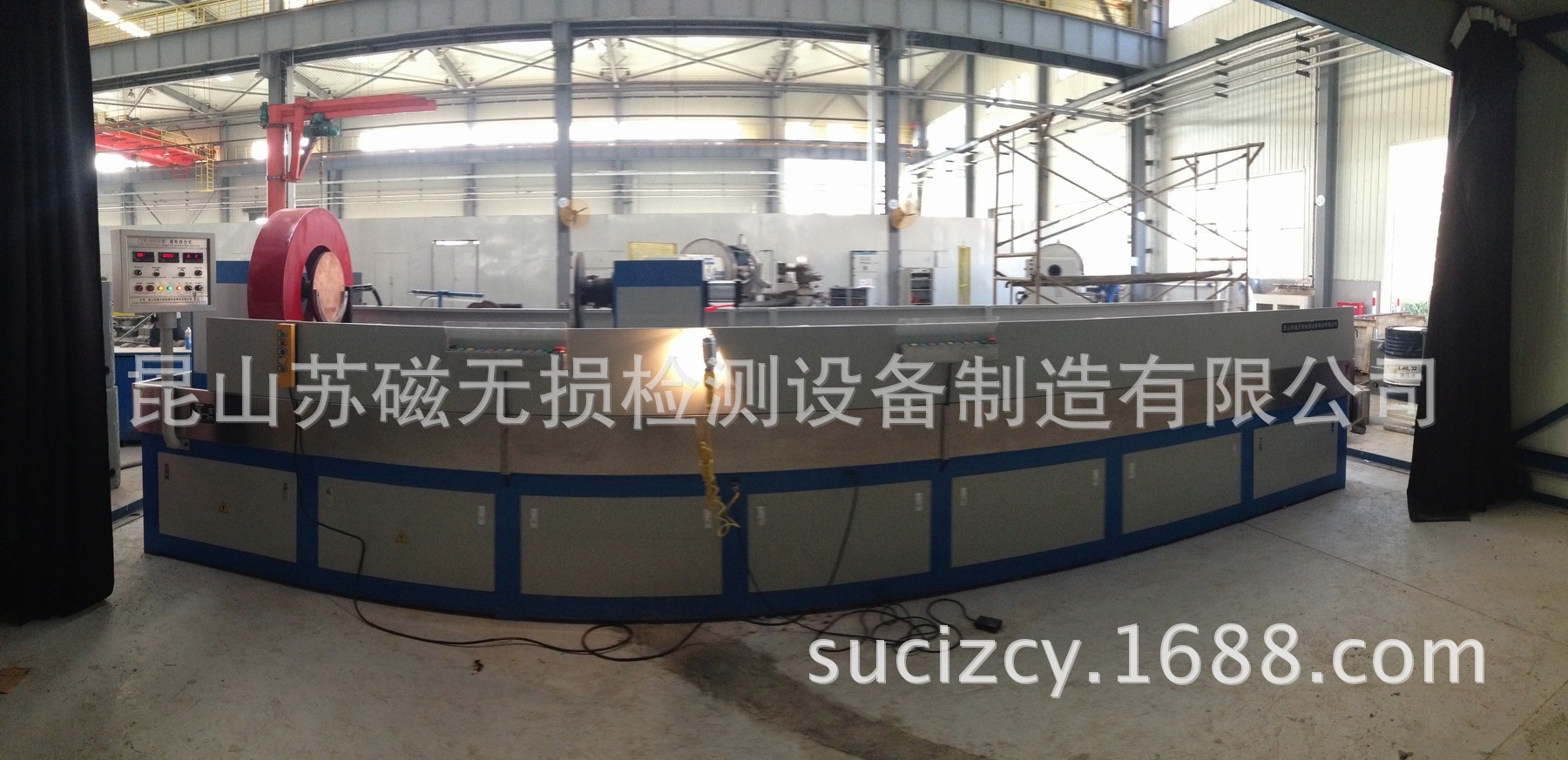

CEW-9000A型磁粉探伤机系机电组合型半自动荧光磁粉探伤设备，由电源控制系统、夹持磁化装置、磁悬液系统等几大部分组成，适用于以湿式磁粉法检测由铁磁性材料制成的各种弹簧的表面及近表面因铸造、锻造、加工、疲劳等各种原因引起的裂纹和各种细微缺陷。

  本设备采用手动、自动两种运行方式，由可编程控制器（OMRON PLC）集中控制。手动时，可进行每个功能的单步独立操作；自动时，设备自动执行PLC内部程序，工件上料到位后，按启动按钮，可实现工件夹紧——磁化——电极松开等一系列动作，在此过程中需手动配合喷洒磁悬液。本机采用直接通电法和线圈感应法探伤，具有良好的磁化效果。交流磁化均带断电相位控制，具有较好的剩磁稳定度，既适用于连续法探伤检查，又适用于剩磁法探伤检查。复合磁化在工件上形成旋转磁场，一次性全方位显示磁迹，具有较高的工作效率。

二、主要技术参数：

2.1、周向磁化电流：AC 0-9000A有效值，连续可调；

2.2、纵向磁化磁势：AC 0-24000AT有效值，连续可调，

DC 0-12000AN平均值（半波两倍于平均值）；

2.3、退磁方式：自动衰减式退磁；

2.4、周向退磁电流：AC 9000-0A有效值，连续可调；

纵向退磁磁势：AC 24000-0AT有效值，连续可调；

2.5、交流磁化退磁效果：≤0.3mT；

2.6、电极间距：100-5000mm；

2.7、暂载率：≥30%；

2.8、夹紧方式：电动调节，气动夹紧；

2.9、磁化方式：周向、纵向、复合三种方式；

2.10、设备外形尺寸：约6500×1300×1780mm（含移动线圈高度）；

2.11、电极中心高度：约600mm；

2.12、工作方式：手动、自动（自动程序可根据用户要求进行编程）；

2.13、探伤灵敏度：30/100A型1#试片显示清晰；

2.14、手动喷枪：适应工件全表面探伤的长度；

2.15、电源：三相四线380V±10% 50Hz 600A（瞬时）。
