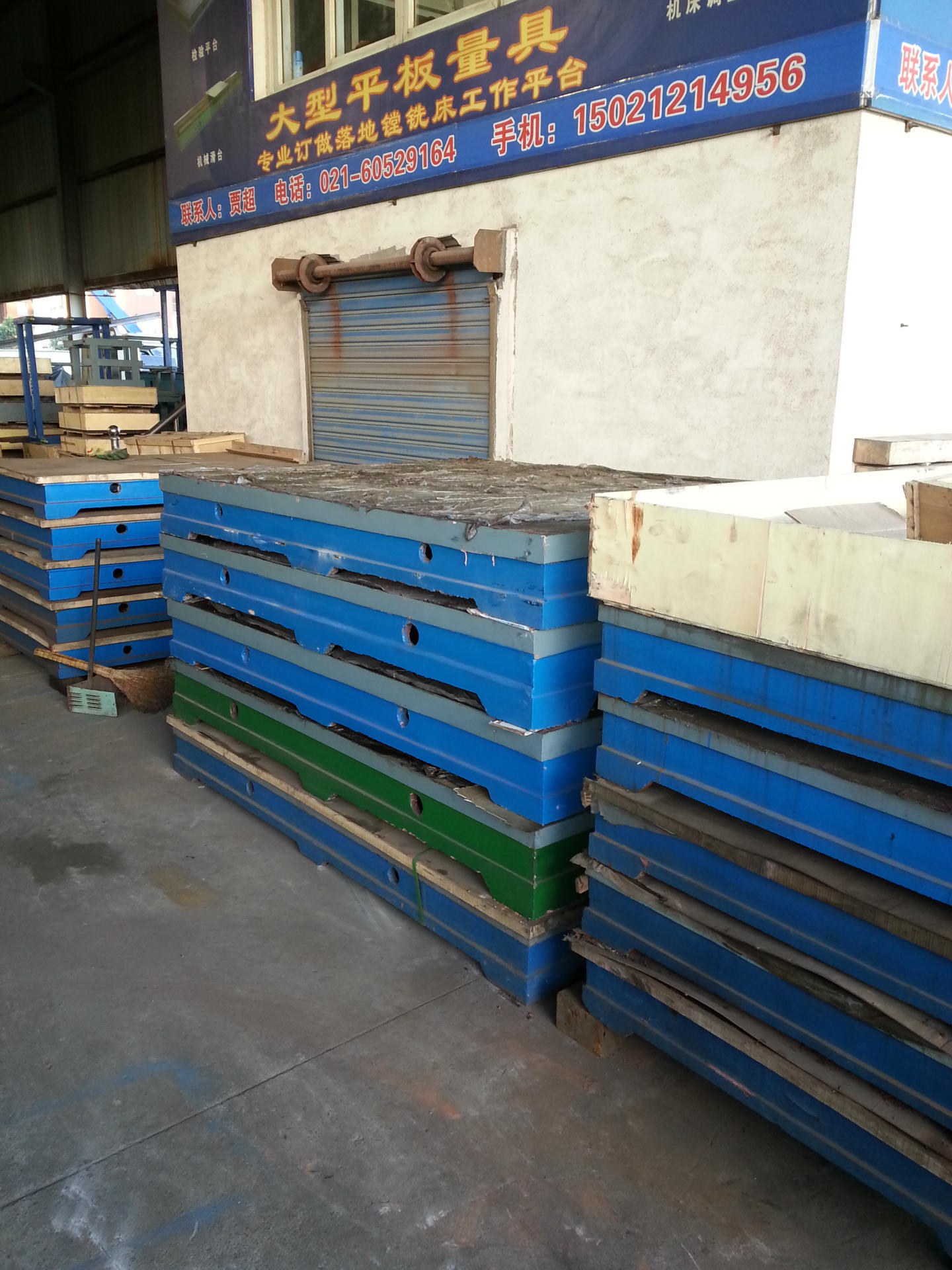

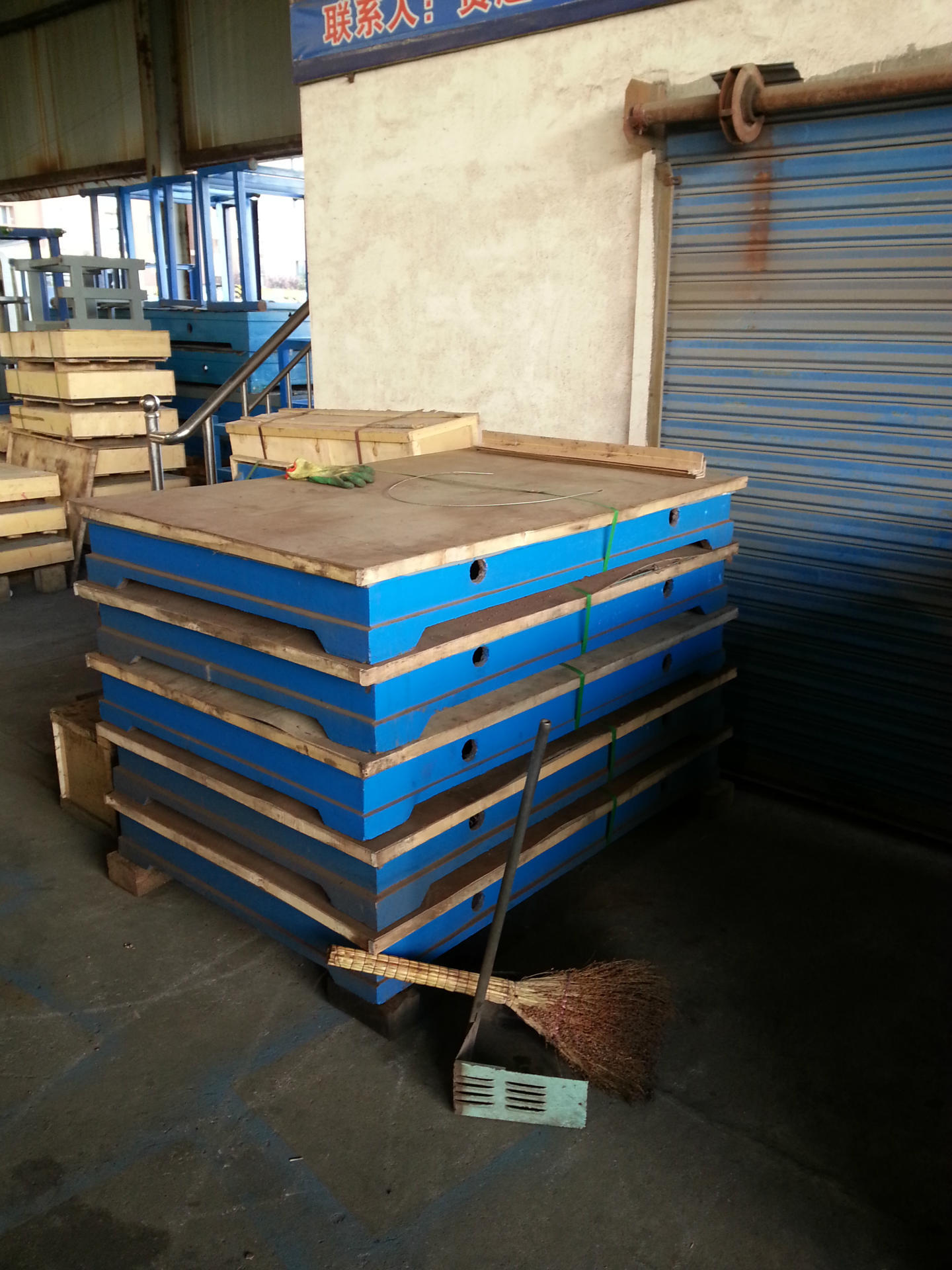

铸铁平板又称铸铁平台,适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺少的基本工具。
铸铁平板技术性能:
材料及处理:
材质:材料为高强度铸铁HT200-250工作面硬度为HB160-210。经过两次处理(人工退火600-700和自然时效2-3年),使该产品的精度稳定,耐磨性能好。
精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。
0级1级平板平台在每边为25㎜平方的范围内不少于25点。
2级平板平台在每边为25㎜平方的范围内不少于20点。
3级平板平台在每边为25㎜平方的范围内不少于12点。
规格:
100X100-3000X8000 (特殊规格根据需方图纸制作。)
200mm×200mm-2000mm×4000mm(特殊规格可根据需方图纸制作或双方商定生产加工)
比重:2970-3070kg/m3
抗压强度:245-254kg/mm2
弹性磨量:1.27-1.47N/mm2
线膨胀系数:4.6×10-6/℃
吸水率0.13%
肖氏硬度HS70以上。
精度分别为000,00,0,1级是精密加工企业划线,检验的理想工具。
铸铁平板规格参数:
| 规格 | 精度等级 | 规格 | 精度等级 |
| 0级 | 1级 | 2级 | 3级 | 精刨 | 0级 | 1级 | 2级 | 3级 | 精刨 |
| 100×100 | 4 | 8 | 26 | | | 2500×2500 | | | 72 | 180 | 270 |
| 200×100 | 5 | 10 | 20 | | | 3000×1000 | | | | 168 | 248 |
| 200×200 | 5 | 10 | 20 | | | 3000×1500 | | | | 174 | 154 |
| 300×200 | 6 | 12 | 24 | | | 3000×2000 | | | | 184 | 275 |
| 300×300 | 6 | 12 | 24 | | | 3000×2500 | | | | 186 | 276 |
| 400×300 | 6 | 12 | 24 | | | 3000×3000 | | | | 210 | 300 |
| 400×400 | 6 | 12 | 24 | | | 4000×1000 | | | | 210 | 300 |
| 500×300 | 6 | 12 | 24 | | | 4000×1500 | | | | 210 | 300 |
| 500×500 | 7 | 14 | 28 | | | 4000×2000 | | | | 219 | 310 |
| 600×400 | 7 | 14 | 28 | | | 4000×2500 | | | | 228 | 340 |
| 600×500 | 7 | 14 | 28 | | | 4000×3000 | | | | 240 | 360 |
| 800×500 | 8 | 16 | 32 | 80 | | 5000×1500 | | | | 249 | 370 |
| 800×600 | 8 | 16 | 32 | 80 | | 5000×2000 | | | | 255 | 375 |
| 900×600 | 8 | 16 | 32 | 80 | | 5000×2500 | | | | 264 | 390 |
| 1000×750 | 9 | 18 | 36 | 90 | | 5000×3000 | | | | 287 | 420 |
| 1000×1000 | 10 | 20 | 39 | 96 | | 6000×1500 | | | | 287 | 420 |
| 1200×1000 | | 20 | 39 | 96 | | 6000×2000 | | | | 293 | 430 |
| 1500×1000 | | 24 | 48 | 120 | | 6000×2500 | | | | 300 | 450 |
| 1500×1500 | | 25 | 50 | 125 | | 6000×3000 | | | | 308 | 460 |
| 2000×1000 | | 26 | 52 | 129 | | 8000×1500 | | | | 366 | 500 |
| 2000×1500 | | | 56 | 140 | | 8000×2000 | | | | 370 | 520 |
| 2000×2000 | | | 60 | 152 | 230 | 8000×2500 | | | | 375 | 530 |
| 2500×1500 | | | 64 | 152 | 230 | 8000×3000 | | | | 382 | 570 |
| 2500×2000 | | | 68 | 168 | 248 | | | | | | |


'
