全焊接球阀的产品结构简介：
1.Q367F型大口径锻钢固定式全焊接球阀采用碳钢无缝钢管压制成型整体式焊接球阀。
2.阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢，经精加工研磨制作，具有优良密封性能及耐腐蚀性能。
3.密封采用碳强化PTFE斜面弹性密封圈负压在球面上，密封达到零泄漏，使球阀具有防漏性能好，使用寿命长等优点。
4.球阀连接方式：有焊接、螺纹、法兰等供用户选择。传动方式：采用手柄、涡轮、气动、电动等传动结构、开关灵活轻便。
5.结构紧凑、重量轻、易于保温、便于安装。
6.全焊接球阀吸取国外先进技术，结合国内实际情况研制而成，以国产代替进口，填补国内空白。一般采用大口径生产的形式，广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域。

产品属性：

★固定球阀概述：

固定式球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，密封件嵌于阀座内，金属阀座尾端

设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能

，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，

适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和

乙烯等，在各行业得到广泛的应用。

★固定球阀结构特点：

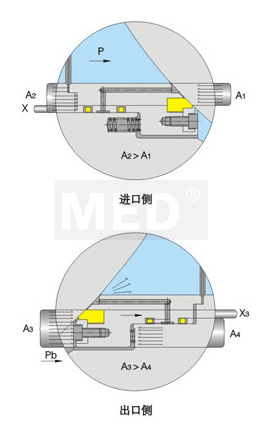

1，独特的阀座密封结构
阀座采用前密封设计结构，此结构具有双向密封和中腔自动泄压功能。镶嵌有密封材料的密封座是浮动，它由弹

簧加载，在关闭位置时，密封面始终与球体保持紧密接触，确保阀门在高、低压差下均能达到泄漏密封。

2，自动泄压结构
当中腔压力出现异常升高现象时，单密封结构的球阀具有自动泄压功能，而双密封结构的球阀则有阀体上的附加

泄压装置进行泄压。

3，密封的紧急救护功能
阀门设计有辅助的阀座紧急密封系统。一旦密封面受损，可以通过辅助密封系统注射相应的密封剂进行紧急救护

，必要时候也可以通过辅助系统对阀座区域进行冲洗润滑等。

4，防静电装置
当操作阀门时，由于球体阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设

置防静电装置，把产生的静电导出（详细说明请联系本公司业务员）。

5，防火结构
本公司固定球阀阀座采用独特结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座

与球体吻合密封，从而阻止火势蔓延和介质外流。（防火结构设计符合API607，JB/T6899和BS755）

6，全通径结构及缩径结构
为满足用户需求，本公司球阀有全通径系列和缩径系列，全通径球阀的管道内径与管道内径一致，便于清扫等，

缩径球阀重量轻，其流体阻力仅为相同口径截止阀一部分，前景较为广阔。

7，阀体的泄放装置
可根据客户装置要求，球阀的阀体上安装排泄阀。一旦阀门的两端被封闭，阀腔内的积压可通过阀体的排泄阀进

行排放泄压。

8，加长阀杆装置(可选)
对于地埋球阀，可提供接长装置，接长装置包括阀杆、注油脂阀、排泄阀等。加长高度(长度一般是指阀门通道中

心至操作装置中心的距离)

★固定球阀采用的标准：
国标GB，美标ANSI,德标DIN,日标JIS

国标固定球阀设计标准：
设计和制造标准按照: GB12237；
结构长度按照: GB12221；
法兰端尺寸按照：JB/T79,GB9113,HG20592等；
对焊端尺寸按照：JB/T12224
检验和测试按照: JB/T 9092、GB/T13927；

美标固定球阀设计标准：
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
法兰端尺寸按照：ASME B16.5；
对焊端尺寸按照：ANSI B16.25
检验和测试按照: API598；
防火设计按照：API607；

★固定球阀基本型号：
法兰连接型号：Q47F/H/W/Y,Q347,Q647,Q947，
焊接连接型号：Q67F/H/W/Y,Q367,Q667,Q967

★固定球阀可选驱动方式：
手动，蜗轮(代号3)，气动（代号6），电动（代号9）

★固定球阀可选密封面材料：
聚四氟乙烯PTFE（代号F）
增强型聚四氟乙烯RPTFE（代号F）
对位聚苯（代号PPL）
合金钢（代号H）
硬质合金（代号Y）

★固定球阀球体可选：
实心球、空心球（订货需说明）

★固定球阀主体可选材质：
碳钢类：WCB,WCC,A105等
不锈钢类：304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。
低温钢类：LF2,LCC,LCB等
铬钼钢类：WC5,WC6,WC9,C5等
有特殊要求工况客户可直接联系业务员帮你选相应材质

★固定球阀尺寸范围：
口径：DN50mm-DN6000mm
口径：2in-24in

★固定球阀压力范围：
国标压力：1.0Mpa,1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa,10.0Mpa
美标磅级：150LB,300LB,400LB,600LB,900LB,1500LB,2500LB

★固定球阀耐温说明：
聚四氟乙烯密封面材料（-29℃≤t≤180 ℃）；
对位聚苯密封面材料（-29℃≤t≤250 ℃）；
合金钢密封材料（-29℃≤t≤650 ℃）
主体材质及密封面材质选择不同，耐温有差异。
具体请咨询本公司业务员帮你选型。

★固定球阀应用范围：
浮动球阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、

多晶硅、电力等行业工业管道。

★固定球阀相应产品名称（叫法或者别名）：
固定球阀，蜗轮传动固定球阀，电动固定球阀，气动固定球阀，锻钢固定球阀，低温钢固定球阀，不锈钢固定球

阀，铸钢固定球阀，铬钼钢固定球阀，二片式固定球阀，三片式固定球阀，高温高压固定球阀，三片式锻钢球阀

，缩径固定球阀，全通径固定球阀
