ZW7-40.5/1250-31.5 ZW7-40.5/1600-25 ZW7-40.5/1600-31.5
ZW7-40.5系列户外高压真空断路器(以下简称“断路器”)用
于交流50Hz.额定电压40.5kV的三相电力系统中，作为分、合 负荷电流、过载电流及短路电流之用。
一. 型号及含义
二.结构简介：

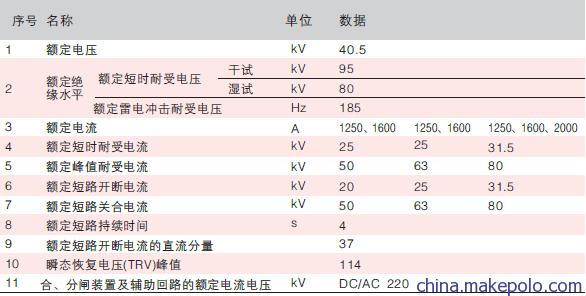

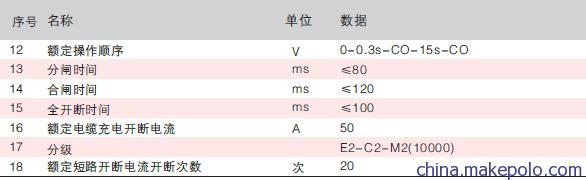

4.1 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次; 4.2 结构简单，免维护，不检修周期长; 4.3 绝缘性能好，抗污秽能力强; 4.4 可配弹簧或电磁操动机构，机械性能可靠，可频繁操作;无火灾和爆炸隐患; 4.5 内装电流互感器计量精度可达0.2(s)级，或可实现三相差动保护; 4.6 内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。三使用条件： 2.1 周围空气温度: 上限+40℃，下限一30℃(一般地区)、-40℃ (高寒地区); 2.2 海拔: ≤1000m(若海拔增高，则额定绝缘水平相应提高); 2.3 风压: 不超过700Pa(相当于风速34m/s); 2.4 地震烈度: 不超过8度; 2.5 污秽等级: IV级; 最大日温差: 不超过25℃ a 四、ZW7断路器主要技术参数
五、ZW7 断路器装配调整参数

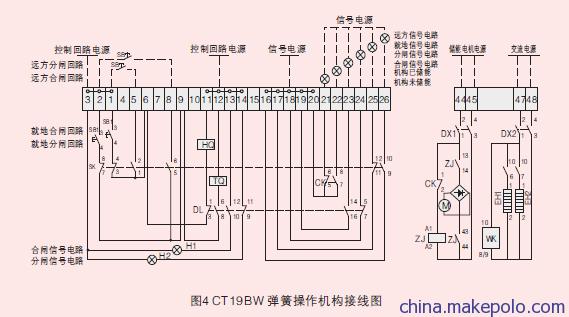

ZW7操作机构原理图见图3，二次接线图见图4。
