| 产品主要技术参数 |
| 产品名称： | 楚风小型四节臂24米混凝土泵车 | 外型尺寸： | 10600X2500X3950(mm) |
| 底盘型号： | HQG1250GD3 | 货厢尺寸： | XX (mm) |
| 总质量： | 25000(Kg) | 接近/离去角： | 20/10.5(°) |
| 额定质量： | (Kg) | 前悬后悬： | 1250/2200(mm) |
| 整备质量： | 24805(Kg) | 最高车速： | 90(km/h) |
| 整车备注： | 仅选用4550+1300轴距.本车为车载式混凝土泵车,主要用于混凝土泵送,其专用装置主要由混凝土泵,臂架组成等.无布料杆装置.后伸:1300毫米.侧防护装置所用材料材质为Q235B,连接方式:螺栓连接.
后防护装置所用材料材质为Q235B,连接方式:螺栓连接,后防护栏断面尺寸:150(mm)×60(mm). 离地高度:
510mm。 |
| 底盘参数参数 |
| 底盘型号： | HQG1250GD3 | 燃料种类： | 柴油 |
| 轴数： | 3 | 前轮距： | 1950(mm) |
| 轴距： | 4150+1300,4350+1300,4550+1300 | 后轮距： | 1860/1860(mm) |
| 驾驶室乘人数： | 3 | 弹簧片数： | 9/10 |
| 轮胎数： | 10 | 轴荷： | 7000/18000(并装双轴) |
| 轮胎规格： | 10.00-20
12PR,10.00R20 14PR,11.00-20 12PR,11.00R20 14PR |
| 排放标准： | GB17691-2005国Ⅲ,GB 3847-2005 |
| 发动机参数 |
| 发动机： | 发动机生产企业： | 排量(ml)： | 功率(kw)： |
YC6A240-33
CA6DF3-26E3
WP10.240E32
WP10.270E32 | 广西玉柴机器股份有限公司
一汽解放汽车有限公司无锡柴油机厂
潍柴动力股份有限公司
潍柴动力股份有限公司 | 7255
6740
9726
9726 | 177
202
176
199 |
| 其它资料 |
仅选用4550+1300轴距.本车为车载式混凝土泵车,主要用于混凝土泵送,其专用装置主要由混凝土泵,臂架组成等.无布料杆装置.后伸:1300毫米.侧防护装置所用材料材质为Q235B,连接方式:螺栓连接.
后防护装置所用材料材质为Q235B,连接方式:螺栓连接,后防护栏断面尺寸:150(mm)×60(mm). 离地高度:
510mm。 |
重汽、福田、东风、楚风小型18-25米车载式混凝土泵车整车出具手续：底盘合格证、整车合格证、全国统一机动车辆发票、随车工具、车辆质保手册、全国服务站名录等。
网址：www.hbzqwz.com 售后服务承诺：
在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）壹年内，因设计、制造、装配原因引起的产品机件损坏等一切质量问题，及时向我公司售后服务部及销售人员反应，售后服务部门确认后实行三包服务，具体服务如下：
1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。
2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。
3、底盘（行驶部分）专业维修：可在当地“东风二汽技术服务站”、“一汽解放技术服务站”、“重汽技术服务站”、“福田技术服务站”等底盘供应企业指定的技术服务站正常走保、维护。详细地址请参考随车《保修手册》。
4、专用装置部分：三包售后服务期为一年，我公司售后服务部在接受用户请求后，将指派专业维修人员上门服务。
5、服务时间：一千公里左右，维修人员二十四小时内到达指定地点，需根据路程适当调整时间。
 |

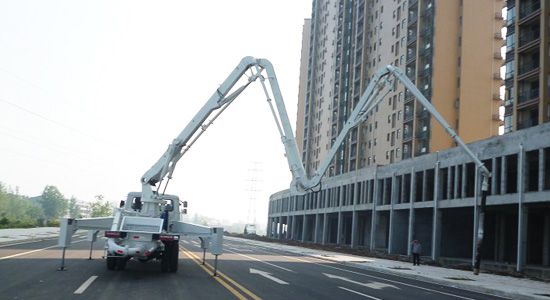

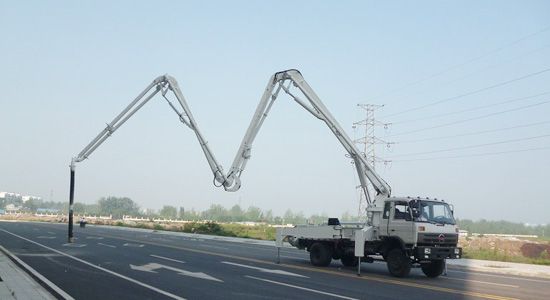

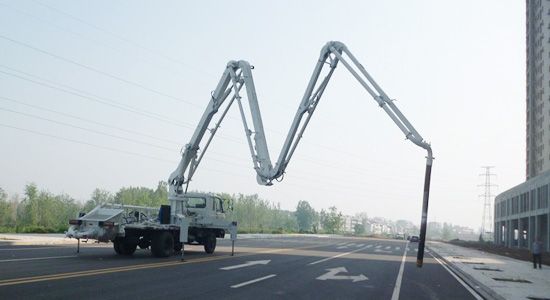

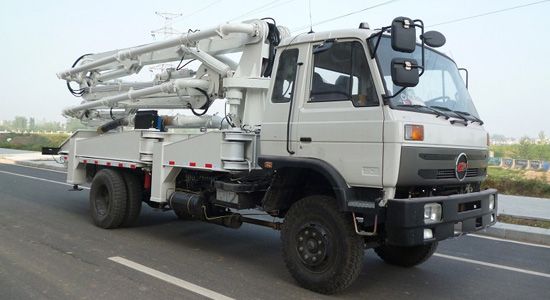

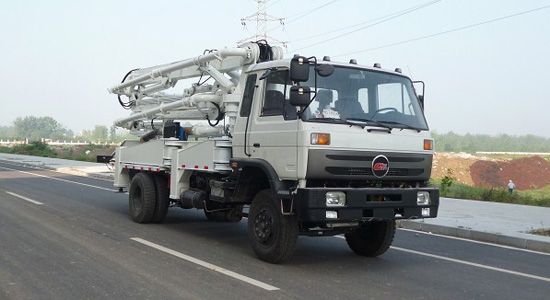

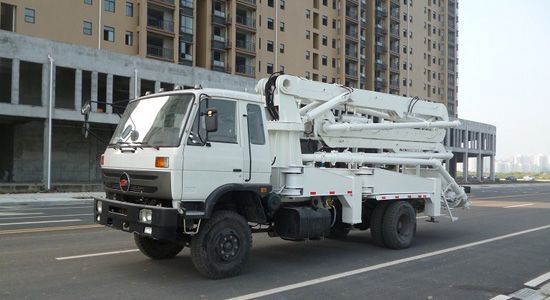

楚风小型四节臂24米车载式混凝土泵车上装技术参数：
| 名称及要求 | LQ5181THB18/23 |
| 理论输送量（m³/h) | 40 |
| 混凝土最大出口压力（MPa) | 11 |
| 额定工作压力（MPa） | 21 |
| 泵送频率（min-1) | 15 |
| 料斗容积（L） | 500 |
| 上料高度（mm） | 1350 |
| 泵送系统 | 液压系统型式 | 开式 |
| 分配阀形式 | S管阀 |
| 油缸缸径X行程（mm） | Φ110mmx1350 |
| 混凝土缸径x行程 | Φ200mmx1350 |
| 液压油冷却 | 风冷/水冷 |
| 推荐塌落度（cm） | 12~23 |
| 最大骨料尺寸（mm） | 40 |
| 最大布料高度(m) | 18/23 |
| 最大布料半径（m） | 16/21 |
| 最大布料深度（m） | 10/15 |
| 回转角度 | 360º |
| 支腿跨距（前x后X纵向） | 4600x1750x4300 |
| 臂节数量 | 3节/4节 |
| 各节臂参数 | 18米/23米 |
| 臂架 | 节臂 节臂长度 | 6210mm |
| 展臂角度 | 90º |
| 第二节臂 节臂长度 | 5013mm |
| 展臂角度 | 180º |
| 第三节臂 节臂长度 | 5008mm/500mm |
| 展臂角度 | 270º/180º |
| 第四节臂 节臂长度 | 5008mm |
| 展臂角度 | 270º |
| 输送管直径（mm） | 125 |
| 末端软管长度（mm） | 3000 |
| 底盘型号 | 场地自行 |
| 轴距（mm） | 4200 |
| 轮距（前/后)(mm) | 1760/1600(前2后4） |
| 轮胎型号（mm） | 8.25-16 |
| 底盘及整车 | 发动机型号及厂家 | 潍坊华东4108AZG柴油机 |
| 发动机最大功率（KW/r/min) | 88KW/2400rpm |
| 燃油箱容积（L） | 70 |
| 尾气排放标准 | 国III |
| 整车质量（Kg） | 10000 |
| 整车外形尺寸（长x宽x高） | 8845x210x2870 |
| 支腿形式 | 摆动式 |
| 润滑方式 | 集中自动润滑 |
| 液压油箱容积（L） | 300 |
| 控制方式 | 手动/遥控 |
| 其他 | 水泵最大压力（Mpa） | 2~7 |
| 水箱容量（L） | 300 |
| 混凝土管清洗方式 | 水洗 |
| 底盘 | 楚风 |
| 备注 | 泵车输送量 | 可根据客户要求设计定做 |
