高温不锈钢悬臂梁称重传感器 量程广 耐温好 使用受命长
|
| 产品内容说明 |

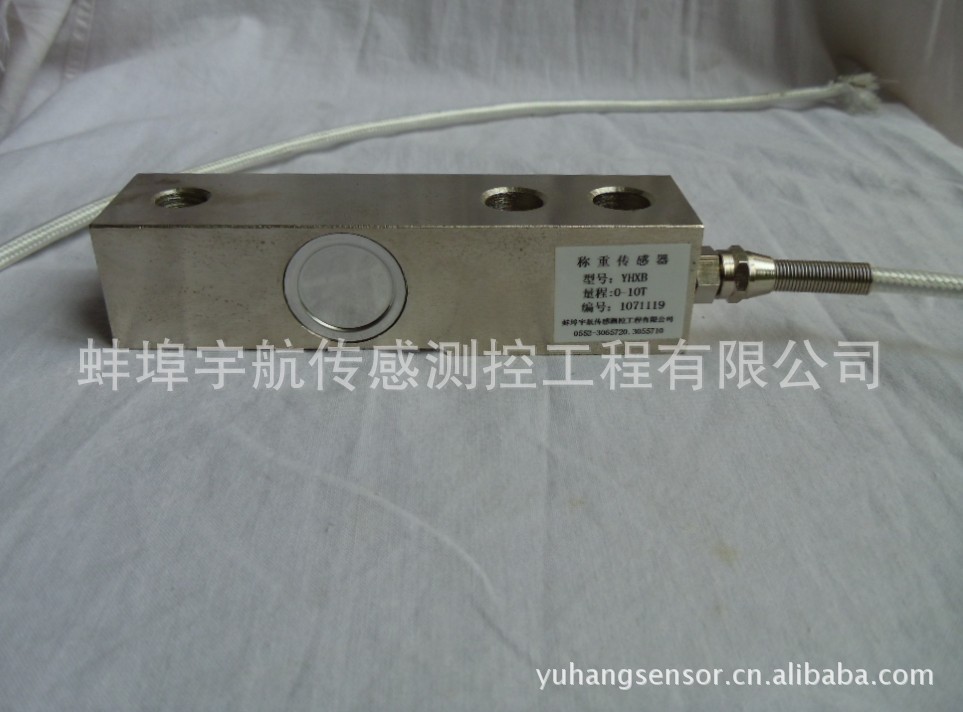

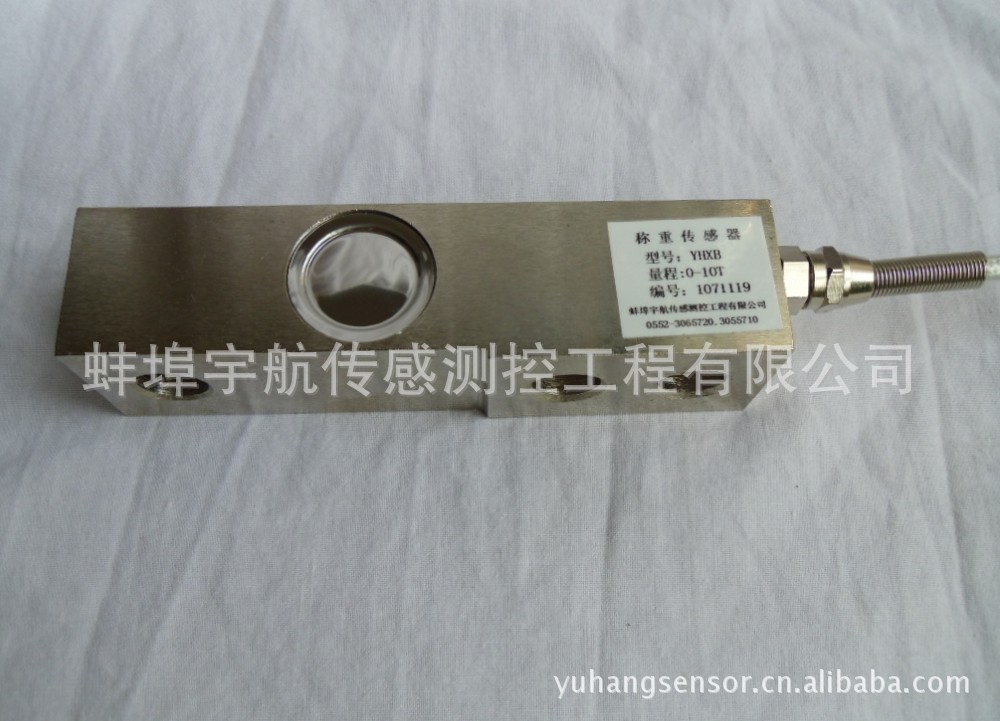

◆YHXB-3型称重传感器可满足250kg～5t,500lb-10Klb量程范围内的测量。
◆合金钢材料，内部灌胶密封，防油、防水、耐腐蚀，可适用于各种环境。
◆安装使用方便灵活。适用于汽车衡、轨道衡、料斗秤等各类电子称重设备。
◆安全防爆型产品，可用于恶劣环境及危险性场合。 | 特 性
◆量程：250kg～5t,500lb-10Klb
◆高精度
◆合金钢材料
◆体积小巧，外型美观 |
技术指标额定载荷 | t | 0.25/0.5/1/2/5 | Klb | 0.5/1/2/2.5/4/5/10 | 精度 | | C2 | C3 | A5M | B10M | 最大检定分度数 | n max | 2000 | 3000 | 5000 | 10000 | 最小检定分度值 | v min | Emax/5000 | Emax/10000 | Emax/15000 | Emax/10000 | 综合误差 | (%FS) | ≤±0.030 | ≤±0.020 | ≤±0.026 | ≤±0.050 | 蠕变 | (%FS/30min) | ≤±0.024 | ≤±0.016 | ≤±0.017 | ≤±0.040 | 温度对输出灵敏度的影响 | (%FS/10℃) | ≤±0.017 | ≤±0.011 | ≤±0.013 | ≤±0.040 | 温度对零点输出的影响 | (%FS/10℃) | ≤±0.023 | ≤±0.015 | ≤±0.014 | ≤±0.020 | 输出灵敏度 | (mv/v) | 2.0±0.02 | 输入阻抗 | (Ω) | 1000±50 | 输出阻抗 | (Ω) | 1000±10 | 绝缘阻抗 | (MΩ) | ≥5000(50VDC) | 零点输出 | (%FS) | 1.0 | 温度补偿范围 | (℃) | -10～+40 | 允许使用温度范围 | (℃) | -35～+70 | 推荐激励电压 | (V) | 5～12(DC) | 最大激励电压 | (V) | 18(DC) | 安全过载范围 | (%FS) | 150 | 极限过载范围 | (%FS) | 300 |
外形尺寸mm(inch)
量程 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | W | D | d | M | 5.0t
10Klb | 172
(6.71) | 76.2
(3.0) | 19.1
(0.75) | 38.1
(1.5) | 95.3
(3.75) | 44
(1.72) | 40
(1.57) | 20
(0.79) | 38
(1.5) | 30.2
(1.19) | 20.5
(0.81) | M20
3/4-20UNF | 2.0t
4K,5K | 130
(5.12) | 57
(2.24)
57.1
(2.25) | 15.5
(0.62) | 25.4
(1.0) | 76.2
(3.0) | 35.9
(1.41) | 31.95
(1.26) | 14.2
(0.55) | 31.8
(1.25) | 20.5
(0.81) | 13
(0.51) | M12
1/2-20UNF | 1.0t
2K,2.5K | 31.8
(1.25) | 27.95
(1.1) | 500㎏
1Klb | 26
(1.02) | 250㎏
500lb | 25.5
(1.0) |
|
