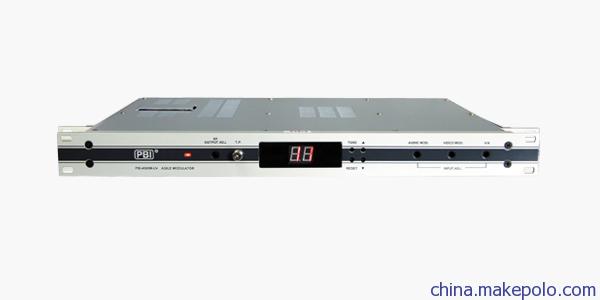

PBI-4000MUV 广播级全频道捷变式邻频调制器
PBI-4000MUV 广播级全频道捷变式邻频调制主机，是全频道870MHz 捷变式邻频电视调制器，采用高可靠性残留边带滤波器，中频调制信号处理方式；双重PLL 频率锁定，性能稳定可靠；射频放大采用进口模块组件，非线性失真小，确保高输出电平；其带外寄生输出抑制度大于 60dB（若外加频道滤波器，可大于70dB）；微电脑CPU 控制，可编程100 个频道，两位LED 频道显示；有断电记忆功能，具有频率微调功能，最大微调频率范围可达±4MHz，射频输出电平高达115dBμV，有极好的音频及视频线性度；可独立或与3000MC, 2500MB,2000MB 调制器或其它品牌的调制器组成中大型的CATV 系统，尤其可用于CATV 系统的扩容和节目的增加。
技术参数
输出频率 | 48MHz~870MHz(Ch1~Ch56, Z1~Z43频道连续可调) |
图像载频准确度 | ≤±5KHz(VHF); ≤10KHz(UHF) |
射频输出频率微调范围 | 最大±4MHz(0.5MHz步进) |
图像载频输出电平 | 115dBμV |
RF输出电平调节范围 | 0~-20dB |
图像/伴音功率比 | 10~20dB |
连续可调输出阻抗 | 75Ω |
射频输出端反射损耗 | VHF：≥12dB，UHF：≥10dB带内 |
寄生输出抑制比 | ≥60dB |
邻频抑制比 | ≤-45dB |
中频图像频率 | 38MHz |
中频伴音载频 | 31.5MHz |
中频输入，输出阻抗 | 75Ω |
图像中频输入，输出电平 | 95dBμV |
视频输入电平 | 1.0Vp-p 调制度为87.5% |
微分增益 | ≤5% |
微分相位 | ≤5° |
色度/亮度时延差△τ | |△τ|≤45ns |
视频箝位能力 | ≥26dB |
视频输入形式 | 正极性图像合成信号 |
视频带内平坦度 | ≤±2dB |
视频调制度范围 | 0~90%连续可调 |
视频输入阻抗 | 75Ω |
视频信噪比(S/N) | ≥45dB(10KHz~5MHz,4.43 MHz陷波，非加权，调制度为87.5%) |
2T脉冲K系数K2t | ≤4% |
音载调制频偏 | ±50KHz（音频输入电平范围：0dBm±6 dBm） |
音频副载波频率 | 6.5MHz±1KHz |
音频谐波失真 | ≤1% |
音频频率响应 | ±1.5dB(40Hz~15KHz,基准频率为1K Hz) |
音频输入阻抗 | 600Ω |
音频信噪比 | ≥55dB |
音频预加重 | 50μs |
电源供电 | AC220V50Hz20W |
工作环境温度 | 5~40°C |
工作环境湿度 | ≤85% |
工作环境大气压 | 86~106Kpa |
体积 | 483mmx320mmx45mm |
重量 | 4Kg |
