位移方向、轴向

工作压力：（Mpa）0.25、0.6、1.0

公称通径：DN200～2200mm

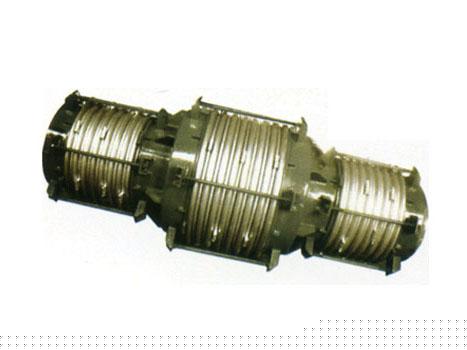

该补偿器由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成，主要用于吸收轴向位移并能平衡波纹管压力、推力。其通过受力构件来承受内压推力，改变了波纹管的受力状况，平衡介质内压力在管道盲端截面或弯头处对管道的固定支架多产生的附加侧向力，释放了管道和固定支架的内应力，减少了固定支架的体积，延长了管道的使用寿命，保证了管道的安全运行。
