产品概述：
平面波导型光分路器（PLC Splitter）是一种基于石英基板集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别使用语无源光网络（EPON，BPON，GPON等）中连接局端和终端设备并实现光信号的分路。本公司提供1×N和2×N全系列产品，并为客户订制适合各种场合的光分路器。所有产品均符合Telcordia GR-1209-CORE，Telcordia GR-1221-CORE,YD/T1117-2001等标准，并通过泰尔（TLC）产品认证。 适用范围： 光纤到户（FTTH）、本地环路无源光网络（PON）、光纤CATV、光纤通信系统、光纤测试设备、光纤传感器局域网（LAN） 技术特性: 1.分路器性能表： 产品类型 | 标准型 | 宽带型 | 双窗口 | 工作波长 | 1310或1550nm | 1310或1550nm | 1310和1550nm | 带宽 | ±20nm | ±40nm | ±40nm | 附件损耗 | ≤0.10dB | ≤0.15dB | ≤0.15dB | 均匀性 | ≤0.6dB | ≤0.6dB | ≤0.6dB | 偏振平坦度 | ≤0.1dB | ≤0.1dB | ≤0.1dB | 方向性 | ≧55dB | ≧55dB | ≧55dB |
2.分路器同附加损耗值的分配图 N | 附加损耗值 | N | 附加损耗值 | N | 附加损耗值 | N | 附加损耗值 | N | 附加损耗值 | 3 | <0.3(db) | 4 | <0.4(db) | 5 | <0.45(db) | 6 | <0.5(db) | 7 | <0.55(db) | 8 | <0.6(db) | 9 | <0.7(db) | 10 | <0.8(db) | 11 | <0.9(db) | 12 | <1.0(db) | 16 | <1.2(db) | | | | | | | | |
3.环境测试 可靠性试验条件 | 高温试验 | 85±2℃，2000小时 | 湿热试验 | 75±2℃90±5％RH，2000小时 | 低温试验 | -40±5℃,2000小时 | 浸水试验 | 43±2℃PH5.5±0.5，168小时 | 温度Ñ环试验 | -40±2℃至75±2℃，500个周期 | 振动试验 | 10Hz至2000Hz，振动幅度1.52mm，3个方向，4小时/方向 | 冲击试验 | 1.8m高，3个方向，8次/方向 |

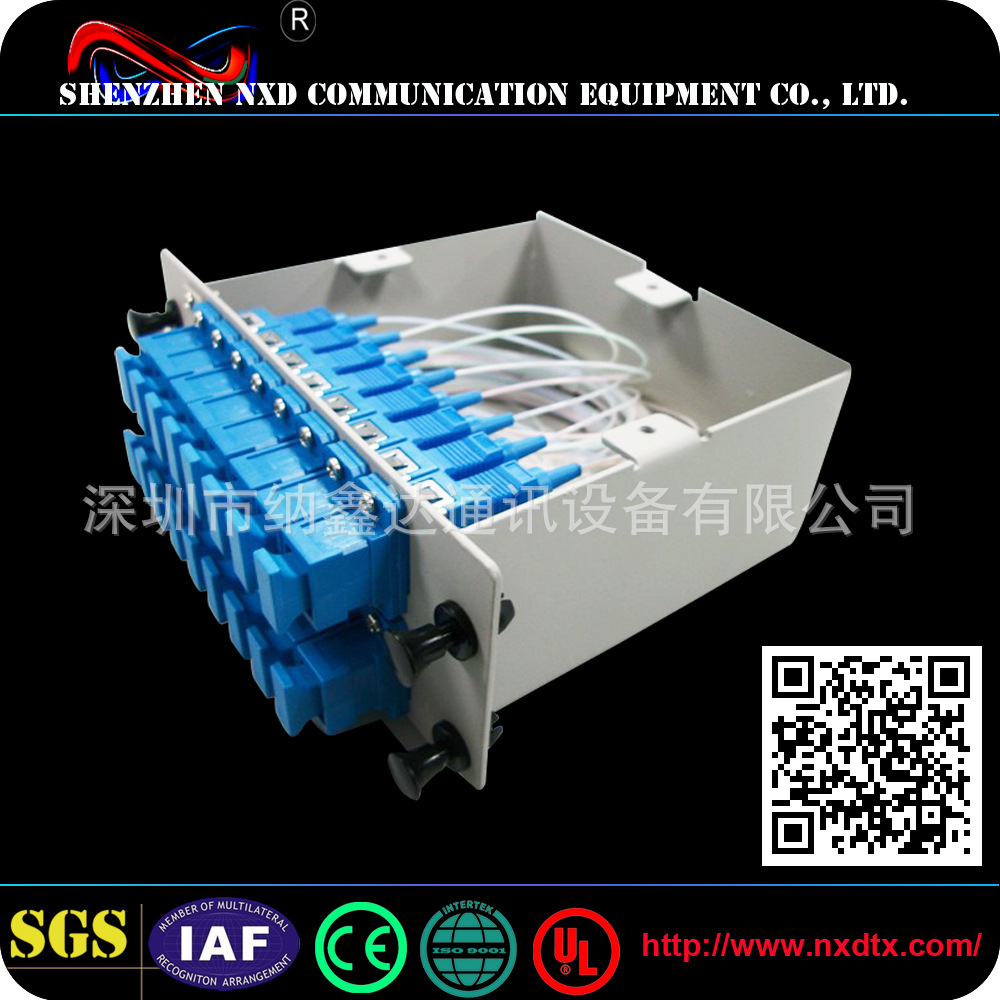

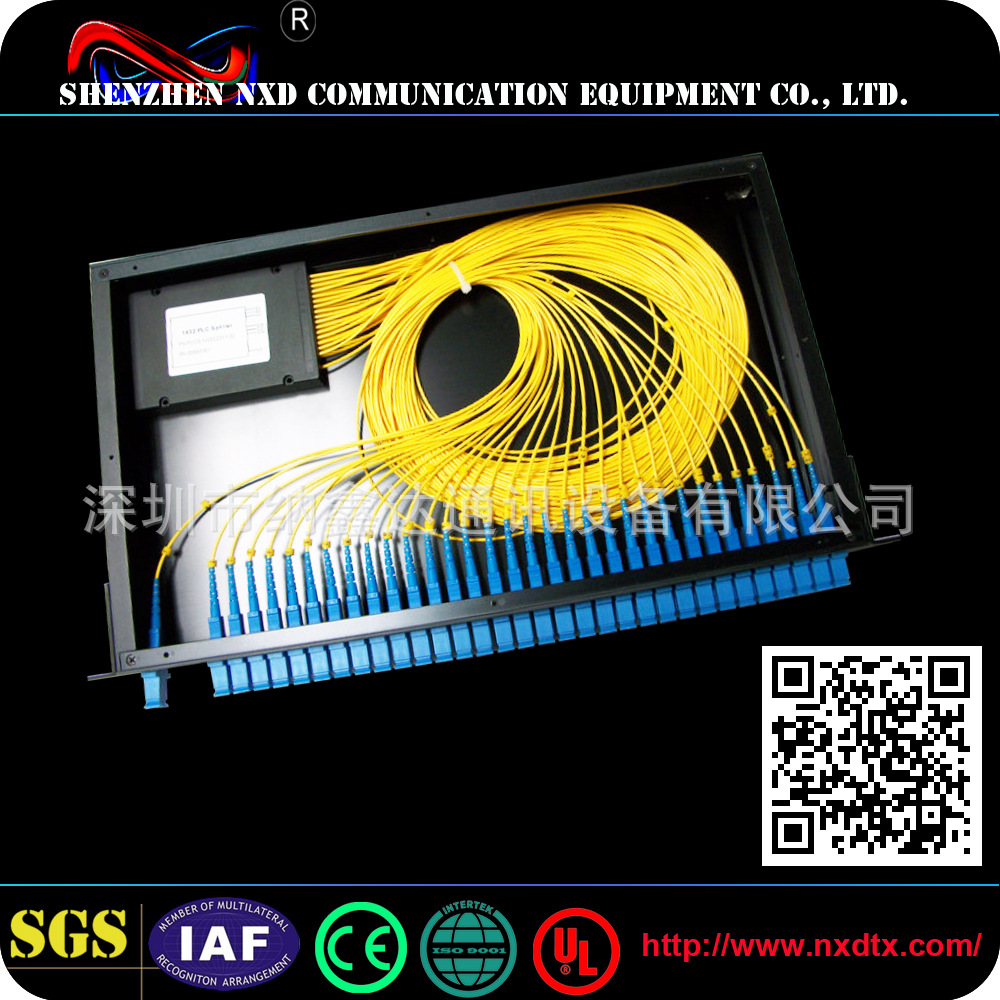

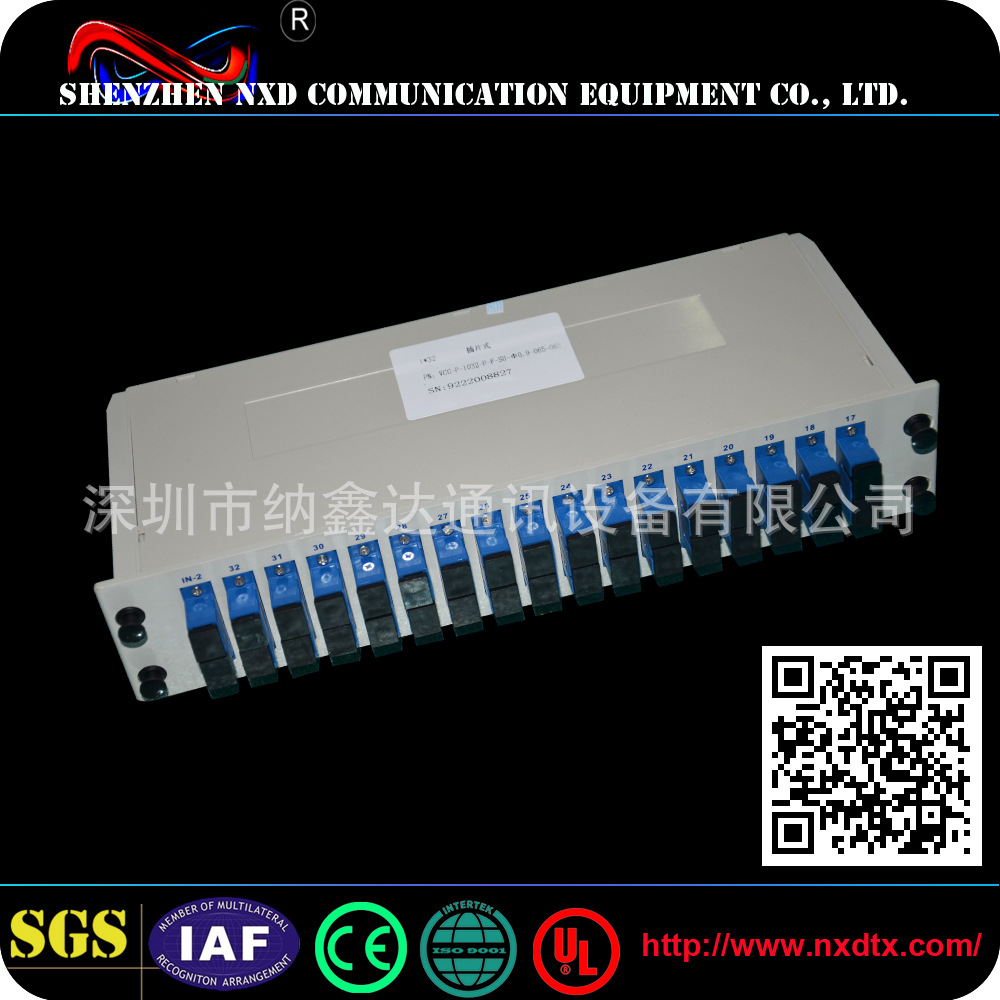

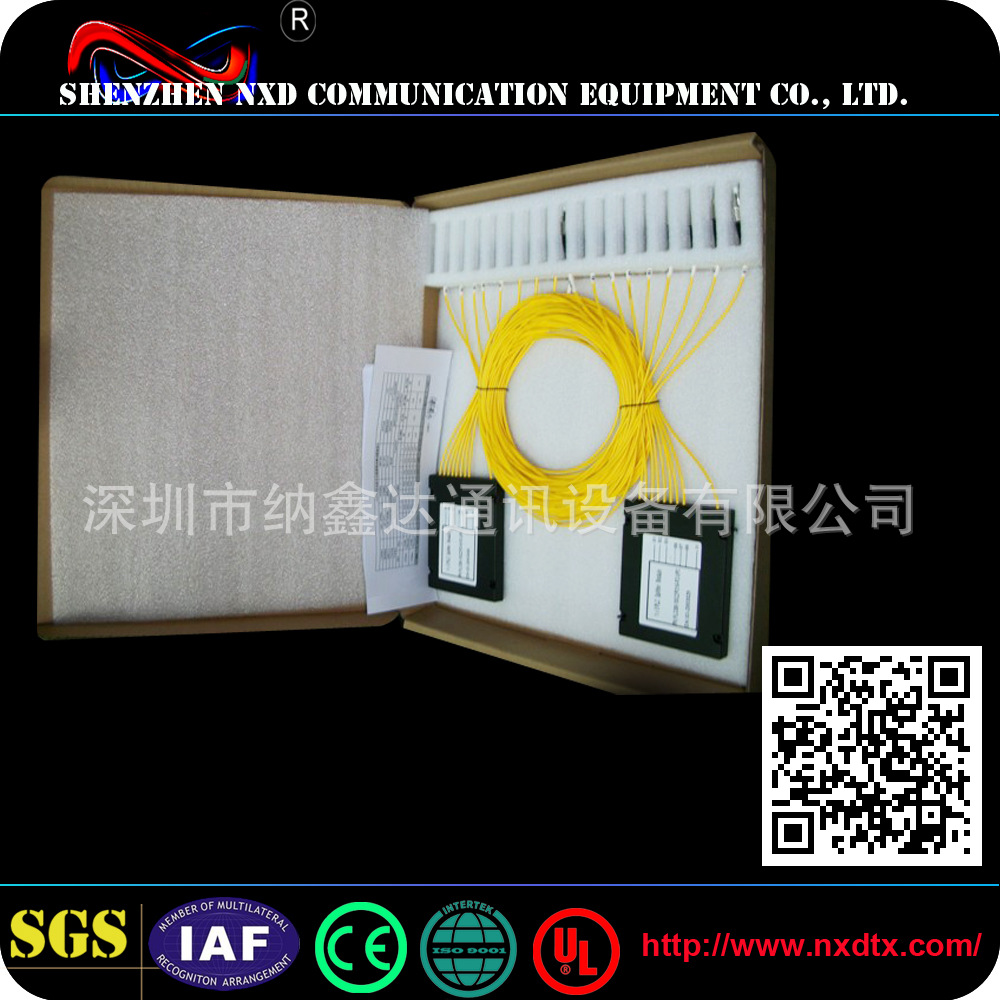

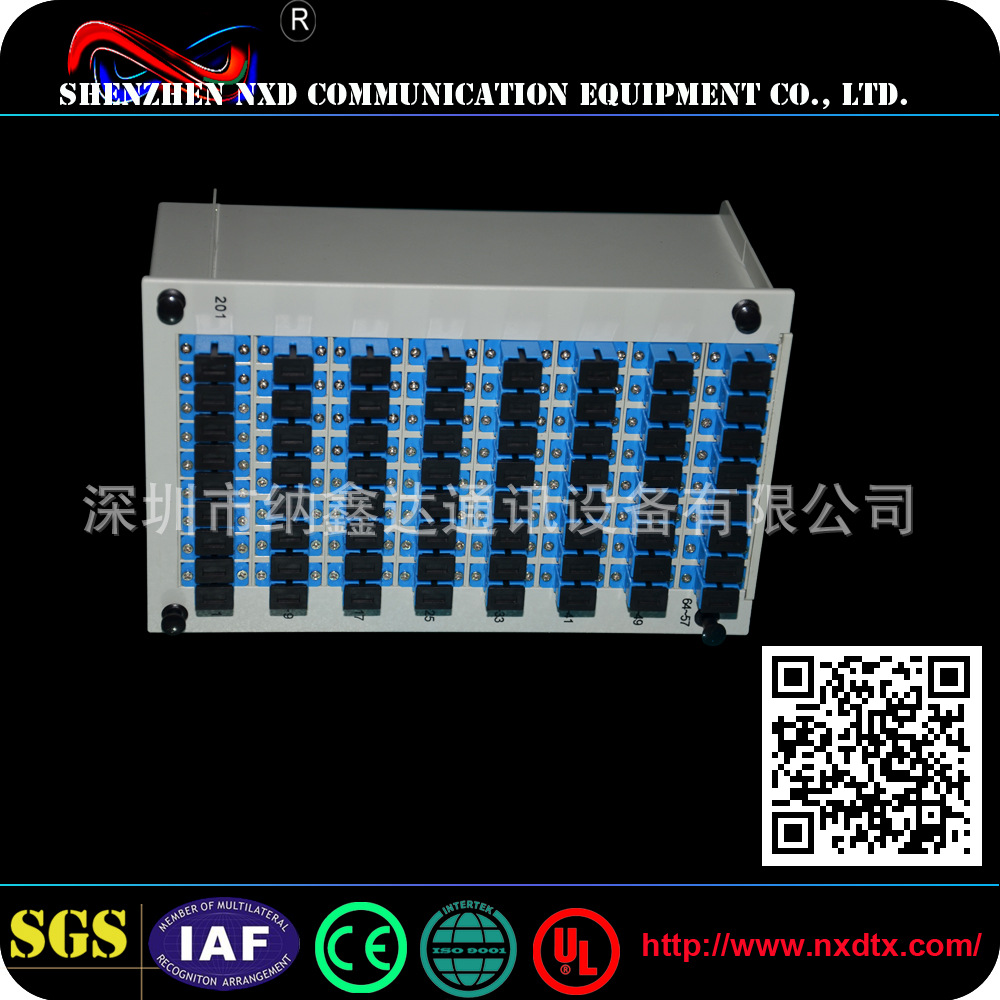

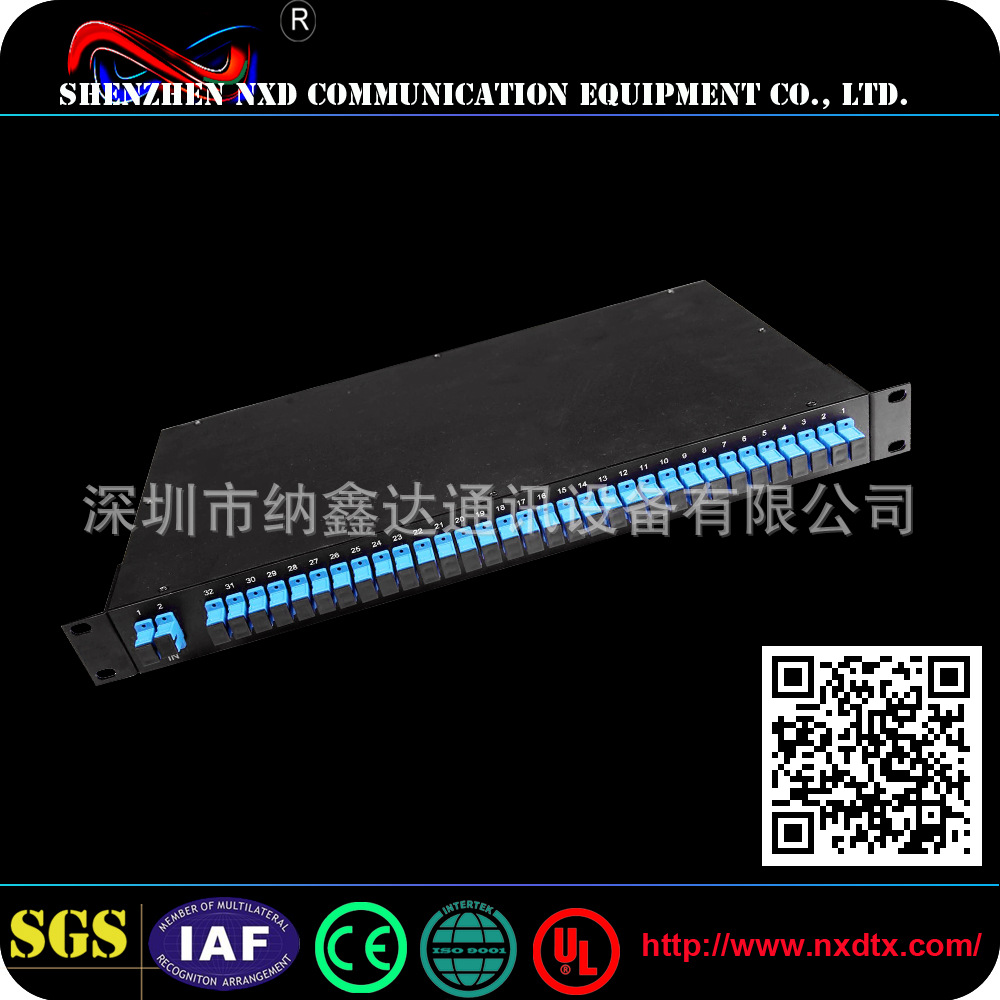

各种规格分路器型号图示：
产品性能指标：
|
| 型号 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | | 工作波长（nm） | 1260～1650 | | 插入损耗（dB） | 典型值 | 3.6 | 7.0 | 10.0 | 13.3 | 16.3 | 20.0 | | 最大值（P/S级） | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21 | | 损耗均匀性（dB） | 典型值 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | | 最大值 | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | | 回波损耗（dB）（P/S级） | | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | | 偏振相关损耗（dB） | 典型值 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 | | 最大值 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | | 方向性（dB） | 最小值 | 55 | 55 | 55 | 55 | 55 | 55 | | 光纤长度（m） | 1.2（±0.1）或客户指定 | | 光线类型 | 康宁SMF-28e或客户指定 | | 波长相关损耗（dB） | 典型值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | | 最大值 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | | 温度稳定性（-40～85℃）（dB） | 典型值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | | 最大值 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | | 工作温度（℃） | -45～+80 | | 存储温度（℃） | -45～+80 |
|
| 表1 1*N光分路器产品性能指标（室温值，不包含连接器损耗） |
| 型号 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | | 工作波长（nm） | 1260～1650 | | 插入损耗（dB） | 典型值 | 4.0 | 7.3 | 10.5 | 13.8 | 16.8 | 20.5 | | 最大值（P/S级） | 4.3/4.5 | 7.5/7.7 | 11/11.2 | 14/14.2 | 17/17.5 | 21/21.5 | | 损耗均匀性（dB） | 典型值 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1.3 | | 最大值 | 0.6 | 0.8 | 1.0 | 1.4 | 1.7 | 2.7 | | 回波损耗（dB）（P/S级） | | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | | 偏振相关损耗（dB） | 典型值 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 | | 最大值 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | | 方向性（dB） | 最小值 | 55 | 55 | 55 | 55 | 55 | 55 | | 光纤长度（m） | 1.2（±0.1）或客户指定 | | 光线类型 | 康宁SMF-28e或客户指定 | | 波长相关损耗（dB） | 典型值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | | 最大值 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | | 温度稳定性（-40～85℃）（dB） | 典型值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | | 最大值 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | | 工作温度（℃） | -45～+80 | | 存储温度（℃） | -45～+80 |
|
| 表2 1*N光分路器产品性能指标（室温值，包含连接器损耗） |
 |
温馨提示：
1、本公司阿里旺铺产品实行在线交易，客户下单后既可以通过支付宝付款，也可以直
接打款到本公司财务账号。
2、本公司产品均按照国家通信行业标准生产，从原材料、生产工艺、最终检测都可
达到标准，产品实用年限可达5年以上，本公司保证产品质量。
售后服务：
1、本公司产品7-15天内如有质量问题，公司将无条件退换货。由于客户下错订单导致
公司所发产品与客户要求不符公司概不负责，所以客户下单时要详细说明所需产品数量、
规格、型号、种类、日期等等，以便销售人员准确及时发货。
2、客户在正常使用本公司产品情况下如有损耗，本公司一年内可免费维修。因客户自身
使用不当导致导致产品损坏或产品已过公司保修期，本公司也可免费维修，但维修期间所
产生的零件更换、物流费用均有客户承担。
