上海客户定制。大功率船用整流电源。

参数：

单相输入：

输入电压：AC 220V（±10%）

输出电压：DC 350V（±10%）

输出功率：15KVA（@f 9kHz）

30KVA（10min）

功率因素：＞0.95

效率η：＞90%

三相输入：

输入电压：AC 380V（±10%）

输出电压：DC 220V（±10%）

输出功率：7.5KVA（@f 9kHz）

15KVA（10min）

功率因素：＞0.9

效率η：＞90%

外形尺寸：

宽36。1cm，高52cm，长50cm。底部可添加滚轮，高度7mm。

面板：

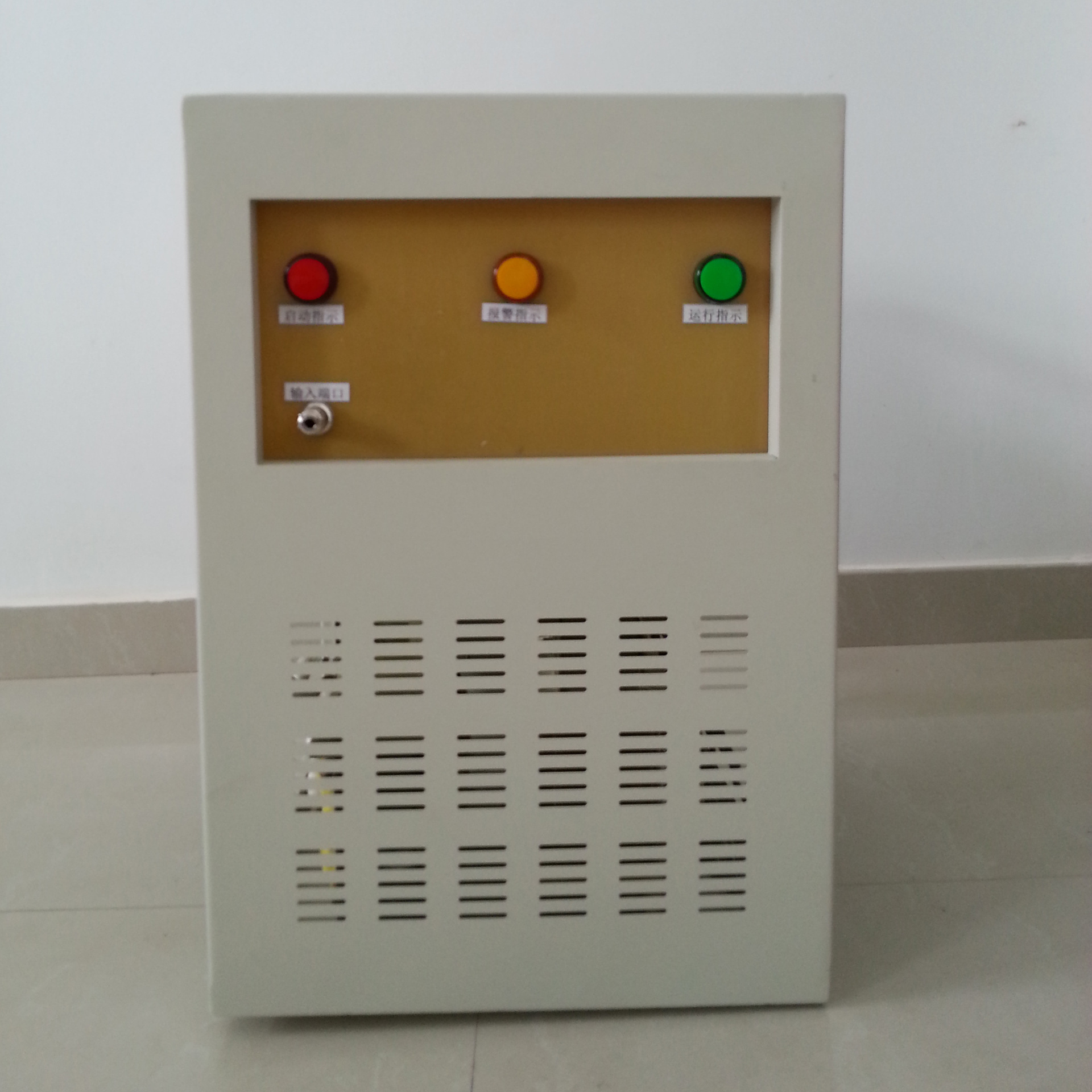

如图1、图2，正面：

3个指示灯：红灯=启动指示，黄灯=报警指示，绿灯=运行指示。

1个电源启动输出接口

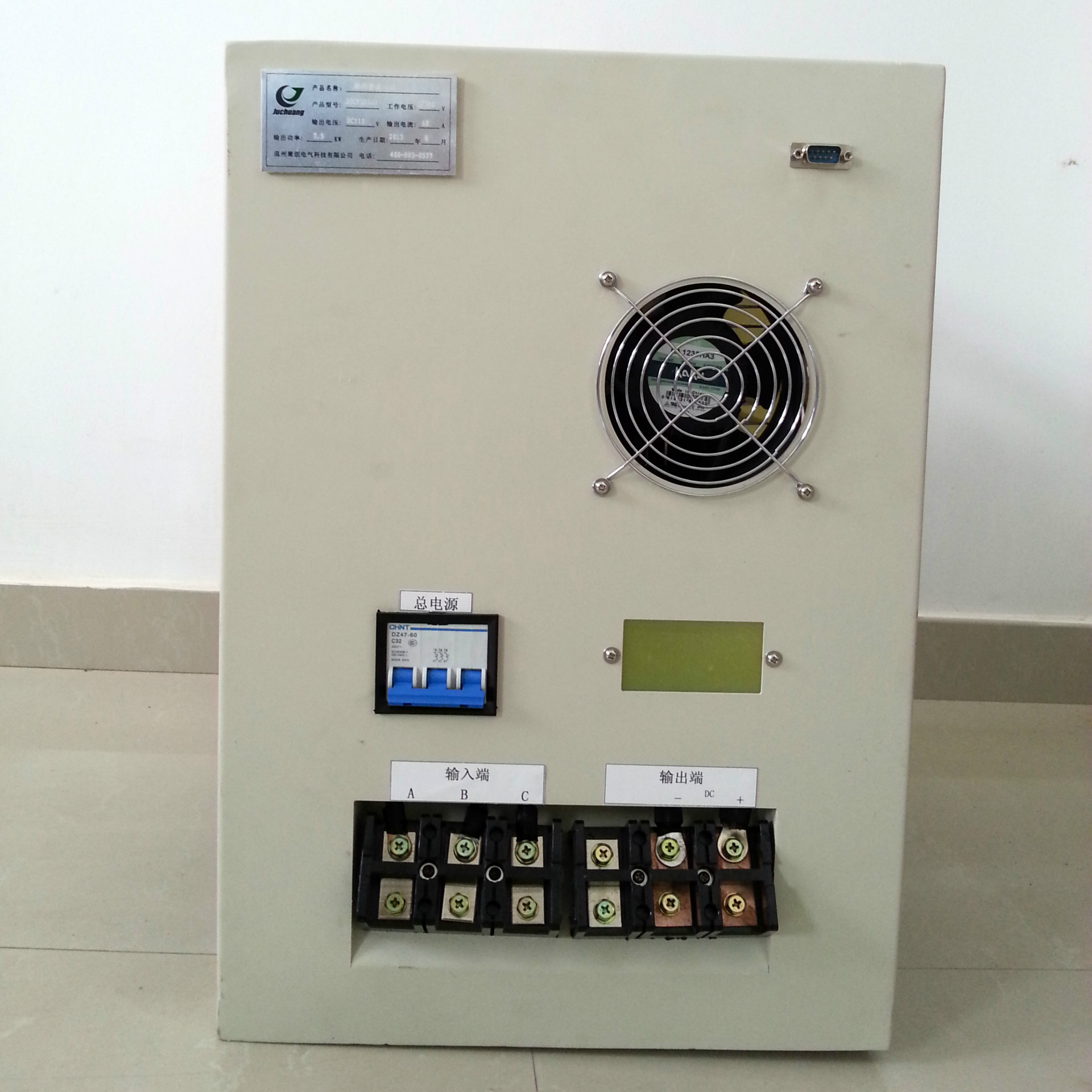

如图3、图4，反面：

一个9针RS485串口接口（7脚数据+，8脚数据-），串口下方为风扇口，

风扇口下方左边为电源总开关，总开关下方为输入输出接口。

输入输出接口定义：

单相输入单相输出（从左至右）：N（零线）、L（火线）、X（未使用）、X（未使用）、OUT-（输出负端）、OUT+（输出正端）。
三相输入单相输出（从左至右）：A（火线）、B（火线）、C（火线）、X（未使用）、OUT-（输出负端）、OUT+（输出正端）。
