产品特点：
●包括延时、累时、频率、转速、计数有32种
功能，各有多种继电器动作方式，充分满足
控制现场的需要。
●可设定继电器动作值、倍率a、b的值，设定
值、当前累时值、当前计数值掉电不丢失，
计数脉冲宽度、自动复位时间均可调。
●输入信号:开关量、触点信号、电平脉冲（低
电平:-30V ～ +0.5V；高电平：+4V ～ +30V
）、4V ～ 30V的交流正弦信号。
●可外接传感器如光电对管、接近开关、霍尔
传感器等，或外接如继电器这类的触点信号。
●提供9V（30 mA）直流电压源。
技术参数：
●最高测量频率和计数速度: 2 万次/秒
●供电电源: AC20 ～ 265V；DC20 ～ 360V
●整机功耗: 小于2W
●继电器触点容量: AC277V 10A；DC30V 10A(阻性负载)
●继电器触点寿命: 1×107次
●外形和安装尺寸及重量:
型号 | 数码管字高 | 外型尺寸 | 开孔尺寸 | 重量 |

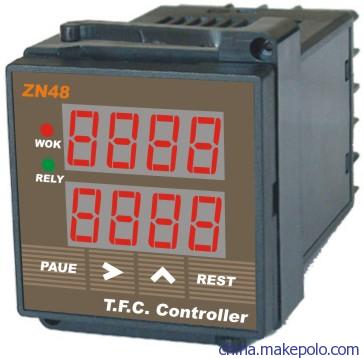

ZN48 | 0.36英寸 | 48×48×85mm | 45+0.5×45+0.5 mm | 80g |
ZN72 | 0.56英寸 | 72×72×110mm | 68+0.5×68+0.5 mm | 100g |
●安装方式: 面板卡入
●工作温度: 0℃ ～ +50℃
●储存温度: -20℃ ～ +60℃
继电器动作方式编号表：
方式编号 | 继电器动作方式内容 |
1 | 通电仪表工作，达到或超过设定值时继电器吸合。 |
2 | 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合。 |
3 | 通电仪表工作，达到或超过设定值时继电器释放。 |
4 | 通电仪表不工作，此时继电器释放（可通过复位键或复位端子使仪表工作，同时继电器吸合），达到或超过设定值时继电器释放。 |
5 | 通电仪表工作，达到或超过设定值时继电器吸合，t秒后，仪表自动复位，重新开始工作。 |
6 | 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合，t秒后，仪表自动复位，重新开始工作。 |
功能编号表：
功能说明 | 工 作 范 围 | 功能编号 | 继电器动作方式编号 |
单延时（正） | 0.01秒～99.99秒 | 01 | 1～6 |
单延时（正） | 1秒～9999秒 | 05 | 1～6 |
单延时（正） | 1秒～99分59秒 | 07 | 1～6 |
单延时（正） | 1分～99时59分 | 09 | 1～6 |
单延时（正） | 1分～9999分 | 03 | 1～6 |
单延时（倒） | 99.99秒～0.01秒 | 02 | 1～6 |
单延时（倒） | 9999秒～1秒 | 06 | 1～6 |
单延时（倒） | 99分59秒～1秒 | 08 | 1～6 |
单延时（倒） | 99时59分～1分 | 10 | 1～6 |
单延时（倒） | 9999分～1分 | 04 | 1～6 |
双延时（正） | 1秒～9999秒 | 15 | 1、2 |
双延时（正） | 1秒～99分59秒 | 13 | 1、2 |
双延时（正） | 1分～9999分 | 17 | 1、2 |
双延时（正） | 1分～99时59分 | 11 | 1、2 |
双延时（倒） | 1秒～9999秒 | 16 | 1、2 |
双延时（倒） | 1秒～99分59秒 | 14 | 1、2 |
双延时（倒） | 1分～9999分 | 18 | 1、2 |
双延时（倒） | 1分～99时59分 | 12 | 1、2 |
累时（立即复位） | 0～99时59分59.99秒 | 19 | 1～6 |
累时（立即复位） | 0～9999时59分59秒 | 21 | 1～6 |
累时（立即复位） | 0～9999天23时59分 | 23 | 1～6 |
累时（八秒复位） | 0～99时59分59.99秒 | 20 | 1～6 |
累时（八秒复位） | 0～9999时59分59秒 | 22 | 1～6 |
累时（八秒复位） | 0～9999天23时59分 | 24 | 1～6 |
频率 | 1～9999Hz | 25 | 1、3 |
频率 | 1.0～999.9Hz | 26 | 1、3 |
转速 | 60～9999RPM | 27 | 1、3 |
频率/转速通用 | 0～9999（倍率a、b） | 28 | 1、3 |
四位可逆计数 | 0～9999 | 29 | 1、3、5 |
四位可逆计数 | 0～9999（倍率a） | 30 | 1、3、5 |
八位可逆计数 | 0～99999999 | 31 | 1、3、5 |
八位可逆计数 | 0～99999999（倍率a） | 32 | 1、3、5 |
