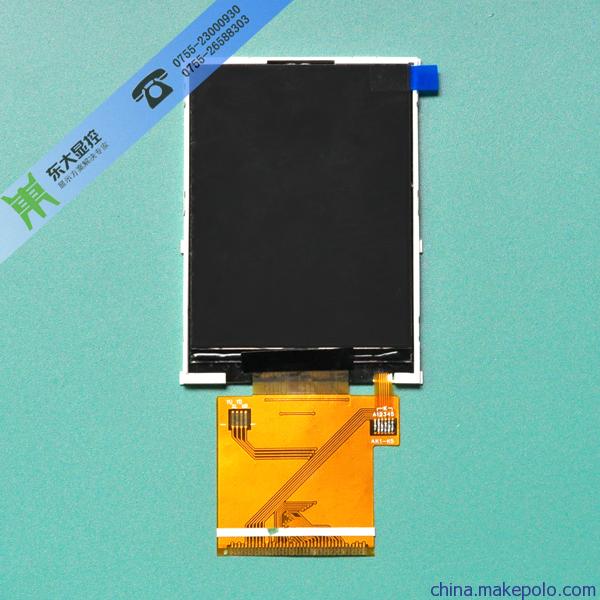

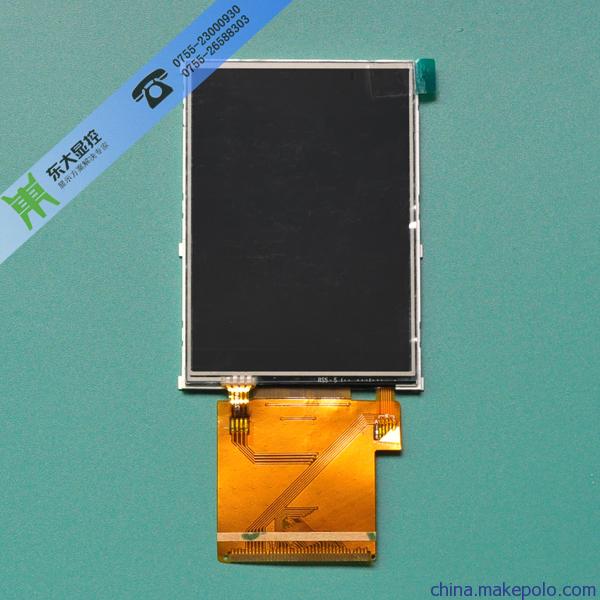

3.2寸TFT液晶屏，LCD，显示屏，触摸屏，ILI9341,39pin
| 产品名称 | 3.2寸TFT液晶屏 |
| 外观尺寸 | 54.64*77.50*2.3mm |
| 显示尺寸 | 47.88*63.83mm |
| 驱动IC | ILI-9341 |
| 接口类型 | MCU 并口
39pin 8/16bit |
| 背光类型 | 5*LED 并联
电压：2.8--3.3V |
| 功耗 | 5.3--6.2W |
| pin脚间距 | 0.8mm |
| 分辨率 | 240*320 |
| 触摸 | 可选 |
| 详细资料 | 参阅规格书，下载地址www.lcdctrl.com |
pin脚定义：
| 管脚号 | 符号 | 功能 |
| 1 | XR | 触摸屏信号线 |
| 2 | YD | 触摸屏信号线 |
| 3 | XL | 触摸屏信号线 |
| 4 | YU | 触摸屏信号线 |
| 5 | GND | 地 |
| 6 | /RESET | 复位，低电平复位 |
| 7 | DB15 | LCD数据信号线 |
| 8 | DB14 | LCD数据信号线 |
| 9 | DB13 | LCD数据信号线 |
| 10 | DB12 | LCD数据信号线 |
| 11 | DB11 | LCD数据信号线 |
| 12 | DB10 | LCD数据信号线 |
| 13 | DB9 | LCD数据信号线 |
| 14 | DB8 | LCD数据信号线 |
| 15 | DB7 | LCD数据信号线 |
| 16 | DB6 | LCD数据信号线 |
| 17 | DB5 | LCD数据信号线 |
| 18 | DB4 | LCD数据信号线 |
| 19 | DB3 | LCD数据信号线 |
| 20 | DB2 | LCD数据信号线 |
| 21 | DB1 | LCD数据信号线 |
| 22 | DB0 | LCD数据信号线 |
| 23 | /RD | 读信号，低有效 |
| 24 | /WR | 写信号，低有效 |
| 25 | RS | 数据命令标志 |
| 26 | /CS | 片选，低有效 |
| 27 | VDD | 屏内部模拟部分及内部逻辑供电2.8V |
| 28 | VDDIO | 接口总线供电电压，兼容1.8V和2.8V |
| 29 | GND | LCD数据信号线 |
| 30 | LED+ | 背光LED正极性端 |
| 31 | LED1- | 背光LED负极性端 |
| 32 | LED2- | 背光LED负极性端 |
| 33 | LED3- | 背光LED负极性端 |
| 34 | LED4- | 背光LED负极性端 |
| 35 | LED5- | 背光LED负极性端 |
| 36 | NC | 悬空 |
| 37 | FMARK | LCM帧同步脉冲 |
| 38 | NC | 悬空 |
| 39 | NC | 悬空 |
产品尺寸图：
