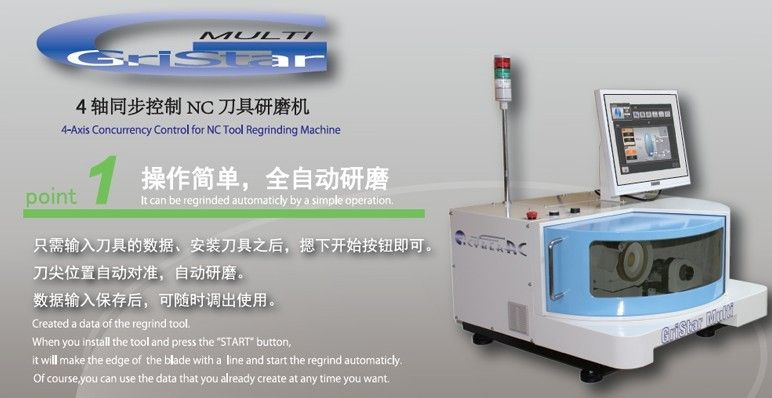

四轴数控NC刀具研磨机

1 操作简单，全自动研磨
只需输入刀具的数据、安装刀具之后，摁下开始按钮即可。
刀尖位置自动对准，自动研磨。
数据输入保存后，可随时调出使用。

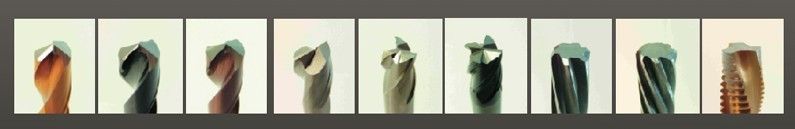

2对应多种刀具形状可用于钻头、铣刀、丝锥、铰刀、3刃钻头的再研磨。
针对高速钢、超硬材料的各种磨刀石齐备

3自定义功能可使刀具形状达到最适化
根据切削零件的形状，可以自定义研磨刀尖的形状。

4使用环保型冷却剂
采用间歇半湿润切削油供给方式，即可减少使用冷却剂量及电力消耗
有课使研磨品质（面粗糙度）大幅提高。

技术参数

名称 gristar multi                 净重 约70KG

型号GM-100V GM-200v                外形尺寸：590*720*390

刀具夹具 弹簧夹持方式              操作  USB鼠标 .开始按钮

工具测量 触摸传感器*3              外部插口 USB2.0*2

磨刀石轴 200W逆变器*1              使用环境 室内专用

砂轮 DIA树脂 DIA电镀               周围温度  20-35°
     CBN树脂 CBN电镀               周围湿度 45-80%

控制轴：4轴同时控制                对象刀具材质 高速钢、超硬钢

切削油供给 间歇半湿润方式          对象刀具长度 45-200MM

切削油 指定可燃材料 油性研销液

显示器：TFT液晶显示器

电源：单相 110-115V1.1kw 50/60HZ(100V)
      单相200-240V  1.1KW 50/60HZ（200V)





钻头                 铣刀             丝锥
刃数 2、3           刃数 2、3、4     刃数 2、3、4
直径 3.0-13.0MM   刀直径4.0-13.0   范围M3-M16

                                   螺距0.5-2MM



   铰刀

刃数4，6，8
直径 4-16
主偏角30、45



标准配置



USB鼠标 1个 研削油4L 1 电源线 1 USB延长线 1  润滑油4L*1使用说明书3册

选配
夹头套装 GM13—040130（3-13用 10个/套）
操作灯 GM_SL03
润滑油 GM_VG32_04（容量4L）
       GM_VG32_20（容量20L）



研削油GM_C4_04（容量4L）
       GM_C4_20（容量20L）



'
