东莞美诚达工厂设备厂

  保修期：二年   小配件终身免费提供

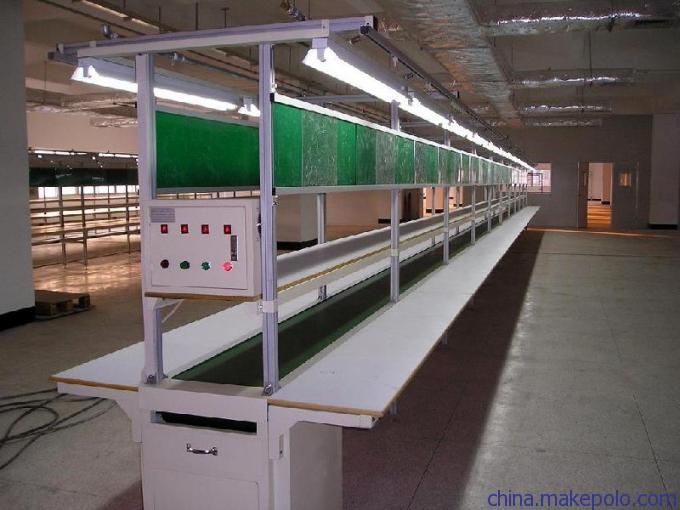

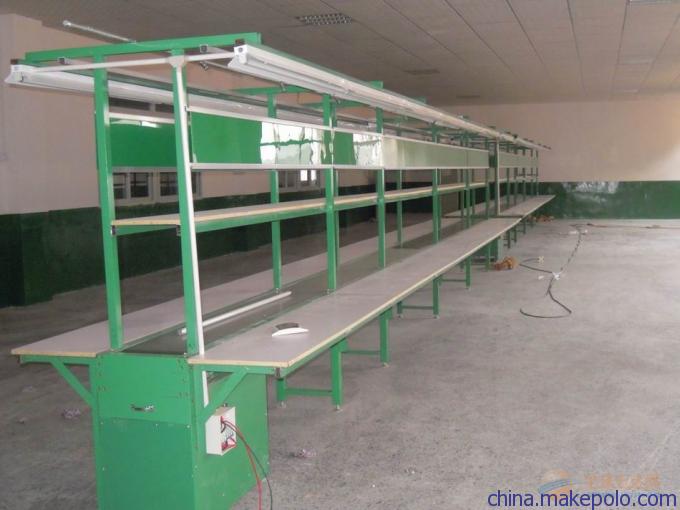

一、工程项目：PVC流水装配线
二、规格参数：20000L×400W×1950Hmm
三、数    量：4条
四、设备特点：PVC皮带输送、滚筒传动式、变频高速
五、功能特点：本设备适用于电子生产厂家，专用于节能灯流水装配，动力系统采用变频调速系统，性能稳定、安全可靠、操作简单。
六、选材制作及说明：
1、动力：采用台湾合资产0.75KW的电机，WPS60型1：60的减速机，深圳合资产易驱1HP变频器，变频无级调速，线速度0-6M/min可调。
2、机身、机架：机身、机架均采用50×40矩形钢管焊接制作而成，承托采用1.0锌板，按间隔250mm/支布置；支脚配镀锌可调脚杯；机头护板用1.2mm冷板弯扎成型，机身2米一段。
3、输送带：采用荷兰进口优质绿色轻型输送专用PVC皮带，厚度为2mm、宽300mm、总长20米环型无缝热缩接驳。
4、工作台：对面坐式长条型工作台，规格为10000×350×730mm，采用40×20矩形钢管制造支承架，30L角铁承架，台板采用优质18mm压缩板，面贴艳绿色防火板，绿色T型胶条包边；紧固机身两边布置。
5、工作电源：采用2000×50×25mm镀锌线槽，设在机身皮带下，分两边安装三、二位方插座（每1米/工位安装一个）。
6、灯架、照明：H型灯架设在机架上，选用40×40mm的铁材制作，连接机身上每2m一个架用2000×50×25mm喷塑线槽连接电源，照明选用40W单支带罩日光灯，每1.4米安装一支，双边顺线布置。
7、工艺卡：在灯架两侧各设一路工艺指导卡架，采用H型铝导轨制作，两边每工位布置一块A4透明看板胶套。
8、电器控制：全线电气控制由一个配电箱完成，其中工作电源分左右两路控制，照明系统采用四路式控制，即隔一支亮一支控制，用户可根据实际应用控制照明方式，减少资源浪费。
9、机体颜色：铁质表面采用电脑白色喷塑为原色
