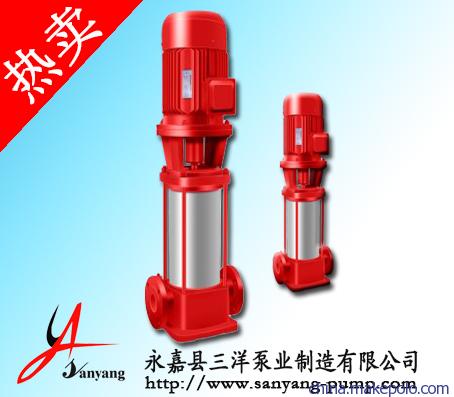

XBD-GDL消防泵简介：
三洋泵业在原有立式多级泵基础上根据消防泵的最新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品。该系列泵在性能、结构、材料和配套上均满足消防泵的要求。
XBD-GDL消防泵特点：
采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小；采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳；其轴封有机械密封和填料密封两种形式；该泵还具有进出口水法兰管线布置、转速高、重量经等特点。
XBD-GDL消防泵用途：
XBD-GDL消防泵适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。
不锈钢立式多级消防泵使用条件：
1、可输送清水或物理化学性质类似于清水的无腐蚀性介质，其固体不溶物不超过0.1%。 2、介质温度：-15℃~120℃。 3、工作压力：XBD型泵：≤2.5MPa,即系统压力+扬程≤2.5MPa,XBD（I）型泵：≤2.0MPa。 4、环境温度不大于40℃，相对湿度小于95%。
| XBD-GDL消防泵型号意义 |
|
|
| XBD-GDL消防泵结构简图及说明 |
|
| 序号 | 名 称 | 材 质 | 序号 | 名 称 | 材 质 | 序号 | 名 称 | 材 质 | 1 | 泵 体 | | 8 | 螺 母 | 45 | 15 | 轴 | 2Cr13 | 2 | 拉紧螺栓 | | 9 | 联 轴 器 | HT200 | 16 | 中 段 | HY200 | 3 | 外 筒 | ZG1Cr18Ni9Ti | 10 | 电 机 | | 17 | 轴套螺母 | | 4 | 叶 轮 | HT200或青铜 | 11 | 联 接 座 | HT200 | 18 | 轴 瓦 | QSA4-3 | 5 | 叶轮档套 | | 12 | 密 封 座 | | 19 | 回 水 管 | | 6 | 轴 套 | HT200 | 13 | 排 气 阀 | | | | | 7 | 密 封 垫 | | 14 | 机械密封 | | | | | 1、该泵为立式、多级节段式结构，泵进出水法兰处在同一直线上，叶轮采用水力平衡方式平衡轴向力，
泵下端有一导轴承，轴通过夹壳联轴器与电机轴固定传动，外筒为不锈钢筒。
2、轴封采用机械密封。
3、泵由电机驱动，从电机端方向看，泵顺时针方向旋转。
4、泵出口设有排气阀（气嘴），可保证泵内气体能完全排尽。
5、叶轮可采用青铜材料，避免长期停机后叶轮与导叶间锈合。 |
|
|
| |
| XBD-GDL消防泵性能参数： |
|
型号 | 级数 | 流量 | 扬程
（M） | 转速
（r/min） | 电机功率
（kw） | 效率
（%） | 必需汽蚀余量
（NPSH） | 重量 | （L/s） | （m3/h） | XBD3.60/0.56-（I）25×3 | 3 | 0.39
0.56
0.67 | 1.4
2
2.4 | 36 | 2900 | 1.1 | 23
30
32 | 2.9 | 58 | XBD4.80/0.56-（I）25×4 | 4 | 48 | 2900 | 1.1 | 2.9 | 62 | XBD6.00/0.56-（I）25×5 | 5 | 60 | 2900 | 2 | 2.9 | 68 | XBD7.20/0.56-（I）25×6 | 6 | 72 | 2900 | 2 | 2.9 | 72 | XBD8.40/0.56-（I）25×7 | 7 | 84 | 2900 | 2 | 2.9 | 78 | XBD9.60/0.56-（I）25×8 | 8 | 96 | 2900 | 2.2 | 2.9 | 82 | XBD10.8/0.56-（I）25×9 | 9 | 108 | 2900 | 2 | 2.9 | 86 | XBD12.0/0.56-（I）25×10 | 10 | 120 | 2900 | 3 | 2.9 | 98 | XBD13.2/0.56-（I）25×11 | 11 | 132 | 2900 | 3 | 2.9 | 102 | XBD14.4/0.56-（I）25×12 | 12 | 144 | 2900 | 3 | 2.9 | | XBD15.6/0.56-（I）25×13 | 13 | 156 | 2900 | 4 | 2.9 | | XBD16.8/0.56-（I）25×14 | 14 | 168 | 2900 | 4 | 2.9 | | XBD18.0/0.56-（I）25×15 | 15 | 180 | 2900 | 4 | 2.9 | | XBD3.3/1.11-（I）25×3 | 3 | 0.78
1.11
1.33 | 2.8
4
4.8 | 33 | 2900 | 1.1 | 32
42
43 | 2.9 | 58 | XBD4.4/1.11-（I）25×4 | 4 | 44 | 2900 | 1.5 | 2.9 | 65 | XBD5.5/1.11-（I）25×5 | 5 | 55 | 2900 | 2.2 | 2.9 | 72 | XBD6.6/1.11-（I）25×6 | 6 | 66 | 2900 | 2.2 | 2.9 | 76 | XBD7.7/1.11-（I）25×7 | 7 | 77 | 2900 | 3 | 2.9 | 86 | XBD8.8/1.11-（I）25×8 | 8 | 88 | 2900 | 3 | 2.9 | 90 | XBD9.9/1.11-（I）25×9 | 9 | 99 | 2900 | 3 | 2.9 | 94 | XBD11/1.11-（I）25×10 | 10 | 110 | 2900 | 4 | 2.9 | 110 | XBD12.1/1.11-（I）25×11 | 11 | 121 | 2900 | 4 | 2.9 | 114 | XBD13.2/1.11-（I）25×12 | 12 | 132 | 2900 | 4 | 2.9 | | XBD14.3/1.11-（I）25×13 | 13 | 143 | 2900 | 4 | 2.9 | | XBD15.4/1.11-（I）25×14 | 14 | 154 | 2900 | 5.5 | 2.9 | | XBD16.5/1.11-（I）25×15 | 15 | 165 | 2900 | 5.5 | 2.9 | | 型号 | 级数 | 流量 | 扬程
（M） | 转速
（r/min） | 电机功率
（kw） | 效率
（%） | 必需汽蚀余量
（NPSH） | 重量 | （L/s） | （m3/h） | XBD3.6/1.67-（I）40×3 | 3 | 1.17
1.67
2.00 | 4.2
6
7.2 | 36 | 2900 | 1.5 | 43
52
50 | 2.9 | 72 | XBD4.8/1.67-（I）40×4 | 4 | 48 | 2900 | 2.2 | 2.9 | 78 | XBD6.0/1.67-（I）40×5 | 5 | 60 | 2900 | 2.2 | 2.9 | 82 | XBD7.2/1.67-（I）40×6 | 6 | 72 | 2900 | 3 | 2.9 | 92 | XBD8.4/1.67-（I）40×7 | 7 | 84 | 2900 | 3 | 2.9 | 96 | XBD9.6/1.67-（I）40×8 | 8 | 96 | 2900 | 4 | 2.9 | 112 | XBD10.8/1.67-（I）40×9 | 9 | 108 | 2900 | 4 | 2.9 | 116 | XBD12.0/1.67-（I）40×10 | 10 | 120 | 2900 | 4 | 2.9 | 120 | XBD13.2/1.67-（I）40×11 | 11 | 132 | 2900 | 5.5 | 2.9 | 140 | XBD14.4/1.67-（I）40×12 | 12 | 144 | 2900 | 5.5 | 2.9 | | XBD15.6/1.67-（I）40×13 | 13 | 156 | 2900 | 7.5 | 2.9 | | XBD16.8/1.67-（I）40×14 | 14 | 168 | 2900 | 7.5 | 2.9 | | XBD18.0/1.67-（I）40×15 | 15 | 180 | 2900 | 7.5 | 2.9 | | XBD3.0/3.33-（I）50×2 | 2 | 2.33
3.33
4.00 | 8.4
12
14.4 | 30 | 2900 | 2.2 | 49
57
55 | 3.5 | 113 | XBD4.5/3.33-（I）50×3 | 3 | 45 | 2900 | 3 | 3.5 | 129 | XBD6.0/3.33-（I）50×4 | 4 | 60 | 2900 | 4 | 3.5 | 149 | XBD7.5/3.33-（I）50×5 | 5 | 75 | 2900 | 5.5 | 3.5 | 181 | XBD9.0/3.33-（I）50×6 | 6 | 90 | 2900 | 5.5 | 3.5 | 190 | XBD10.5/3.33-（I）50×7 | 7 | 105 | 2900 | 7.5 | 3.5 | 204 | XBD12/3.33-（I）50×8 | 8 | 120 | 2900 | 7.5 | 3.5 | 212 | XBD13.5/3.33-（I）50×9 | 9 | 135 | 2900 | 11 | 3.5 | 265 | XBD15/3.33-（I）50×10 | 10 | 150 | 2900 | 11 | 3.5 | 273 | XBD3/5-（I）50×2 | 2 | 3.50
5.00
6.00 | 12.6
18
21.6 | 30 | 2900 | 3 | 54
63
62 | 4.0 | 122 | XBD4.5/5-（I）50×3 | 3 | 45 | 2900 | 4 | 4.0 | 142 | XBD6.0/5-（I）50×4 | 4 | 60 | 2900 | 5.5 | 4.0 | 175 | XBD7.5/5-（I）50×5 | 5 | 75 | 2900 | 7.5 | 4.0 | 189 | XBD9.0/5-（I）50×6 | 6 | 90 | 2900 | 7.5 | 4.0 | 198 | XBD10.5/5-（I）50×7 | 7 | 105 | 2900 | 11 | 4.0 | 252 | XBD12/5-（I）50×8 | 8 | 120 | 2900 | 11 | 4.0 | 261 | XBD13.5/5-（I）50×9 | 9 | 135 | 2900 | 15 | 4.0 | 280 | XBD15/5-（I）50×10 | 10 | 150 | 2900 | 15 | 4.0 | 289 | 型号 | 级数 | 流量 | 扬程
（M） | 转速
（r/min） | 电机功率
（kw） | 效率
（%） | 必需汽蚀余量
（NPSH） | 重量 | （L/s） | （m3/h） | XBD2.4/10-（I）65×2 | 2 | 5.00
6.67
8.00 | 18
24
28.8 | 24 | 2900 | 3 | 54
63
62 | 4.0 | 122 | XBD3.6/10-（I）65×3 | 3 | 36 | 2900 | 4 | 4.0 | 142 | XBD4.8/10-（I）65×4 | 4 | 48 | 2900 | 5.5 | 4.0 | 175 | XBD6.0/10-（I）65×5 | 5 | 60 | 2900 | 7.5 | 4.0 | 189 | XBD7.2/10-（I）65×6 | 6 | 72 | 2900 | 7.5 | 4.0 | 252 | XBD8.4/10-（I）65×7 | 7 | 84 | 2900 | 11 | 4.0 | 261 | XBD9.6/10-（I）65×8 | 8 | 96 | 2900 | 11 | 4.0 | 280 | XBD10.8/10-（I）65×9 | 9 | 108 | 2900 | 15 | 4.0 | 289 | XBD12/10-（I）65×10 | 10 | 120 | 2900 | 15 | 4.0 | 20 | XBD13.2/10-（I）65×11 | 11 | 132 | 2900 | 15 | 4.0 | | XBD14.4/10-（I）65×12 | 12 | 144 | 2900 | 18.5 | 4.0 | | XBD2.4/15-（I）80×2 | 2 | 7.00
10.00
12.00 | 25.2
36.0
43.2 | 24 | 2900 | 4 | 59
71
70 | 4.2 | 193 | XBD3.6/15-（I）80×3 | 3 | 36 | 2900 | 5.5 | 4.2 | 227 | XBD4.8/15-（I）80×4 | 4 | 48 | 2900 | 7.5 | 4.2 | 244 | XBD6.0/15-（I）80×5 | 5 | 60 | 2900 | 11 | 4.2 | 292 | XBD7.2/15-（I）80×6 | 6 | 72 | 2900 | 11 | 4.2 | 302 | XBD8.4/15-（I）80×7 | 7 | 84 | 2900 | 15 | 4.2 | 322 | XBD9.6/15-（I）80×8 | 8 | 96 | 2900 | 15 | 4.2 | 332 | XBD10.8/15-（I）80×9 | 9 | 108 | 2900 | 18.5 | 4.2 | 365 | XBD12/15-（I）80×10 | 10 | 120 | 2900 | 18.5 | 4.2 | 375 | XBD2.8/20-（I）100×2 | 2 | 10.00
15.00
18.06 | 36
54
65 | 28 | 2900 | 7.5 | 62
73
71 | 4.0 | 218 | XBD4.2/20-（I）100×3 | 3 | 42 | 2900 | 11 | 4.0 | 267 | XBD5.6/20-（I）100×4 | 4 | 56 | 2900 | 15 | 4.0 | 287 | XBD7.0/20-（I）100×5 | 5 | 70 | 2900 | 18.5 | 4.0 | 320 | XBD8.4/20-（I）100×6 | 6 | 84 | 2900 | 18.5 | 4.0 | 330 | XBD9.8/20-（I）100×7 | 7 | 98 | 2900 | 22 | 4.0 | 373 | XBD11.2/20-（I）100×8 | 8 | 112 | 2900 | 30 | 4.0 | 400 | XBD12.6/20-（I）100×9 | 9 | 126 | 2900 | 30 | 4.0 | 421 | XBD14/20-（I）100×10 | 10 | 140 | 2900 | 37 | 4.0 | 432 | 型号 | 级数 | 流量 | 扬程
（M） | 转速
（r/min） | 电机功率
（kw） | 效率
（%） | 必需汽蚀余量
（NPSH） | 重量 | （L/s） | （m3/h） | XBD2.8/20-（I）100×2 | 2 | 14.00
20.00
24.00 | 50.4
72
86.4 | 28 | 2900 | 11 | 64
73
71 | 4.5 | 276 | XBD4.2/20-（I）100×3 | 3 | 42 | 2900 | 15 | 4.5 | 298 | XBD5.6/20-（I）100×4 | 4 | 56 | 2900 | 18.5 | 4.5 | 336 | XBD7.0/20-（I）100×5 | 5 | 70 | 2900 | 22 | 4.5 | 381 | XBD8.4/20-（I）100×6 | 6 | 84 | 2900 | 30 | 4.5 | 453 | XBD9.8/20-（I）100×7 | 7 | 98 | 2900 | 30 | 4.5 | 466 | XBD11.2/20-（I）100×8 | 8 | 112 | 2900 | 37 | 4.5 | 493 | XBD12.6/20-（I）100×9 | 9 | 126 | 2900 | 37 | 4.5 | 582 | XBD14/20-（I）100×10 | 10 | 140 | 2900 | 45 | 4.5 | 595 | XBD4.0/30-（I）125×2 | 2 | 20.83
30.00
36.11 | 75
108
130 | 40 | 2900 | 18.5 | 65
74
72 | 4.5 | 292 | XBD6.0/30-（I）125×3 | 3 | 60 | 2900 | 30 | 4.5 | 430 | XBD8.0/30-（I）125×4 | 4 | 80 | 2900 | 37 | 4.5 | 463 | XBD10.0/30-（I）125×5 | 5 | 100 | 2900 | 45 | 4.5 | 555 | XBD12.0/30-（I）125×6 | 6 | 120 | 2900 | 55 | 4.5 | 640 | XBD14.0/30-（I）125×7 | 7 | 140 | 2900 | 75 | 4.5 | 840 | XBD16.0/30-（I）125×8 | 8 | 160 | 2900 | 75 | 4.5 | 855 | XBD18.0/30-（I）125×9 | 9 | 180 | 2900 | 90 | 4.5 | 870 | XBD20.0/30-（I）125×10 | 10 | 200 | 2900 | 90 | 4.5 | 955 | XBD4.0/45-（I）150×2 | 2 | 30.00
45.00
53.89 | 108
162
194 | 40 | 2900 | 30 | 69
78
77 | 4.5 | 422 | XBD6.0/45-（I）150×3 | 3 | 60 | 2900 | 37 | 4.5 | 452 | XBD8.0/45-（I）150×4 | 4 | 80 | 2900 | 55 | 4.5 | 613 | XBD10.0/45-（I）150×5 | 5 | 100 | 2900 | 75 | 4.5 | 820 | XBD12.0/45-（I）150×6 | 6 | 120 | 2900 | 75 | 4.5 | 836 | XBD14.0/45-（I）150×7 | 7 | 140 | 2900 | 90 | 4.5 | 922 |
|
