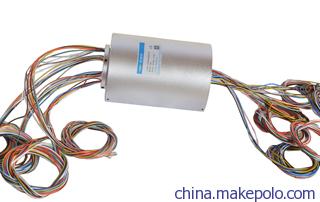

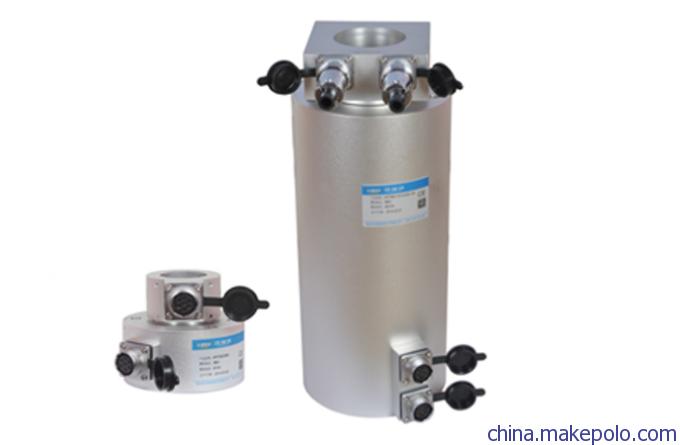

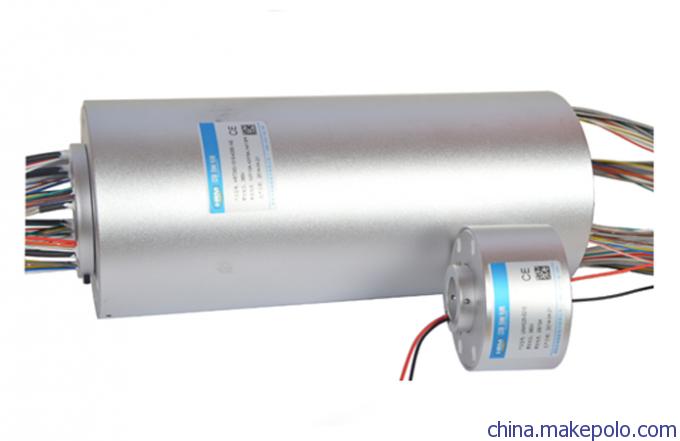

滑环介绍



集电环、集流环、汇流环、导电滑环，集电环、集流环、汇流环、导电滑环特点：滑环特别适合应用在需要无限制的，连续或断续旋转，同时又需要从固定位置到旋转位置传送功率或数据的场所，导电滑环又称集电环、或称旋转关节、旋转电气接口、滑环、集流环、回流环、线圈、换向器、转接器。滑环能够通过简化操作和降低连接部的损耗从而改善系统。HRT系列导电滑环使用独特的纤刷技术比传统的导电滑环有几个优势，每个刷束包含多个接触点，低接触压力，低噪音和低接触磨损速率。同时纤刷不需求润滑油，产品没有磨损遗留物。其规格，还可按照客户要求定制！ 技术参数孔径 Φ25.4mm 工作速度 0-300 rpm 通路数 标准6-24路工作电压 250VAC/DC 工作电流 2A，5A，10A/路或可混合工作温度 -40℃~ +80℃ 触点材料 贵金属导线规格 AWG22, 镀锡铁氟龙,UL○R 导线长度 标准300 mm 耐压强度 ≥500VAC@50Hz绝缘电阻 1000MΩ@500VDC动态电阻波动值 ≤10mΩ 壳体材质 铝合金 电话：0755-33561095 手机：18682207195 联系人：黄小姐 邮箱：sales@szhring.com 网站：www.szhring.com





产品优势

完全满足360度无限制旋转的微弱信号及数据传输
与数据总线协议兼容
超长的使用寿命
外形紧凑
采用先进的纤刷技术设计及制造

定制滑环需要提供以下技术参数





典型应用

包装设备,堆垛机,磁性离合器,工艺控制设备
旋转流水线设备
精密动态检测仪器
旋转传感器,紧急照明设备,机器人
展览/显示设备、医疗设备智能家电
重型旋转机电设备展示设备
工业机器 -加工中心, 旋转工作台





技术参数



工作转速	0-1000转/分
转动范围	0～360°连续
通路数	2-100环
额定电压	380VAC
额定电流	10A
触点材料	金/金
耐压强度	每2路之间≥500V/50Hz
绝缘电阻	300MΩ/500VDC
工作温度	-45℃～+70℃
动态电阻波动值	最大5 MΩ
壳体材料	铝合金或不锈钢（防爆区域应用）
连接方式	1-100芯快速接头
防护等级	IP65
重量	4.5Kg（视通路而定）

注意:

1)产品寿命与转速，工作温度，湿度等参数紧密相关.

2)电气噪音与工作转速，电流，电压有着紧密的关系.

3)导线规格: 2A/信号 -> AWG26, 5A -> AWG22, 10A -> Awg17, 15A -> Awg14, 颜色按色码标识表.





可选项



1、 通路数，分别有信号、功率路数和电流、电压；
2、 信号种类；
3、 要求防护等级，耐高低温等级；
4、 安装尺寸要求；
5、 转速要求；
6、 有无高频、光纤电气混合；
7、 有无气压、液压混合。





如何选型



深圳市鸿瑞铭电子有限公司是国内最早从事滑环技术研究及生产的公司之一, 对各个行业的定制滑环有着非常丰富的经验并拥有超过10000种滑环解决方案图。

           如果您需要订购100通道过孔式滑环，要求过孔直径为80mm,支持 80路*30A电流+20路信号,订购型号为 HRT080-8030-20S.

           如果您需要订购100通道高温滑环，无过孔要求，支持95路*20A电流 + 5路*信号,订购型号为 HRHT000-9520-05S。

           如果您有其他特殊要求，比如:滑环高度限制，其他尺寸限制，导线长度，出线方式，定制接头，大电流，耐高温，军工级别，防护等级等等，请联系我们sales@szhring.com或 18682207195
