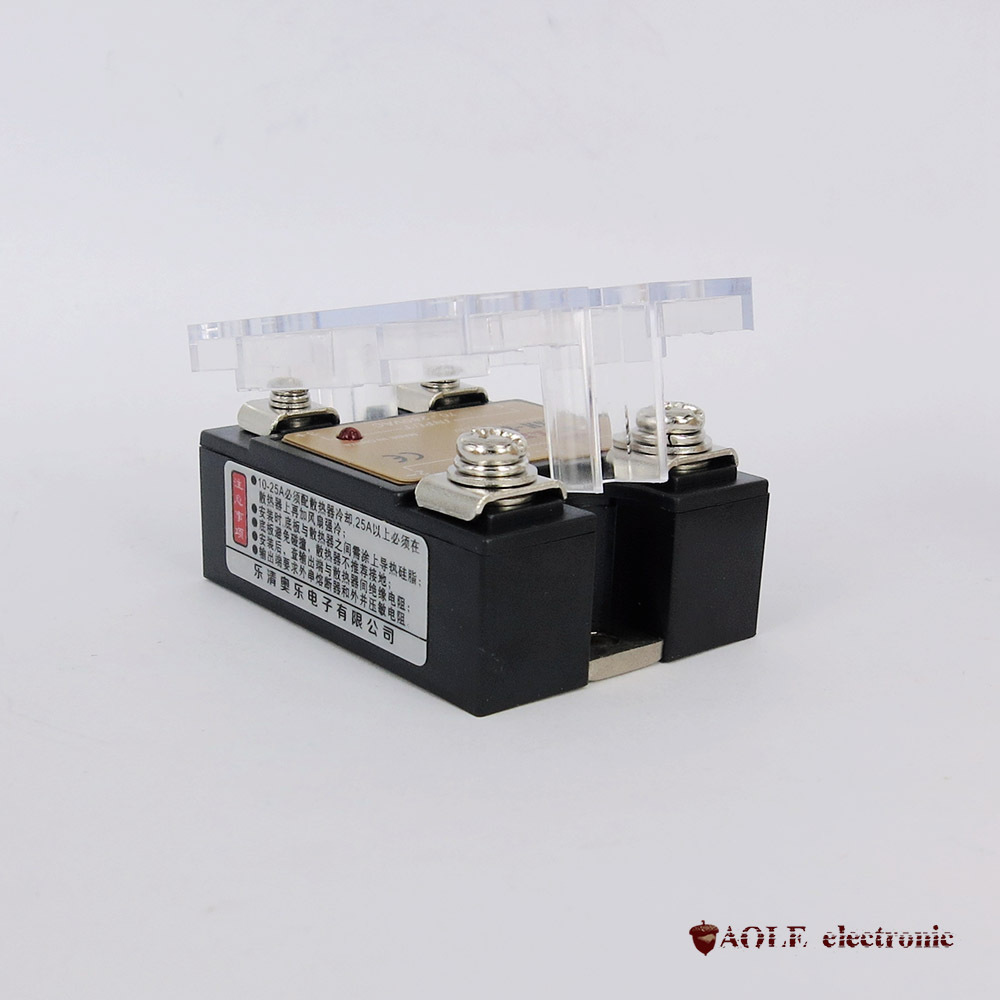

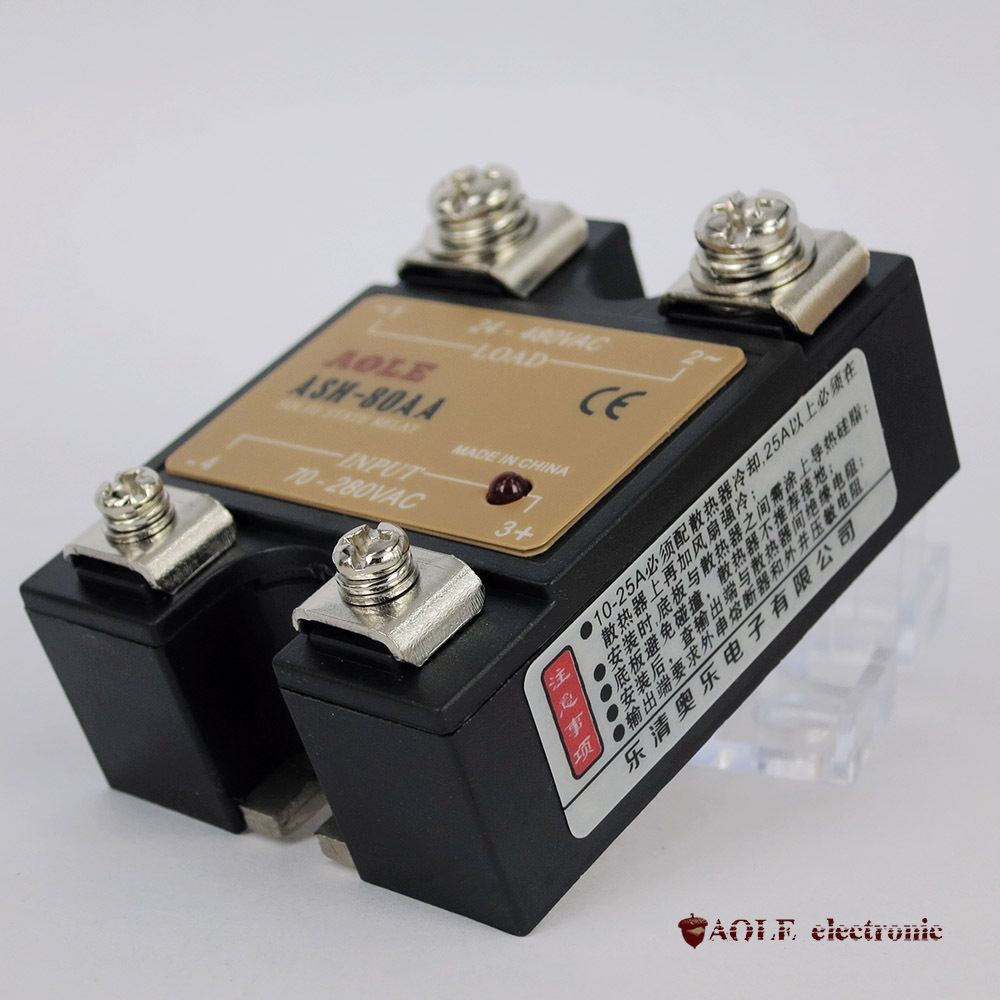

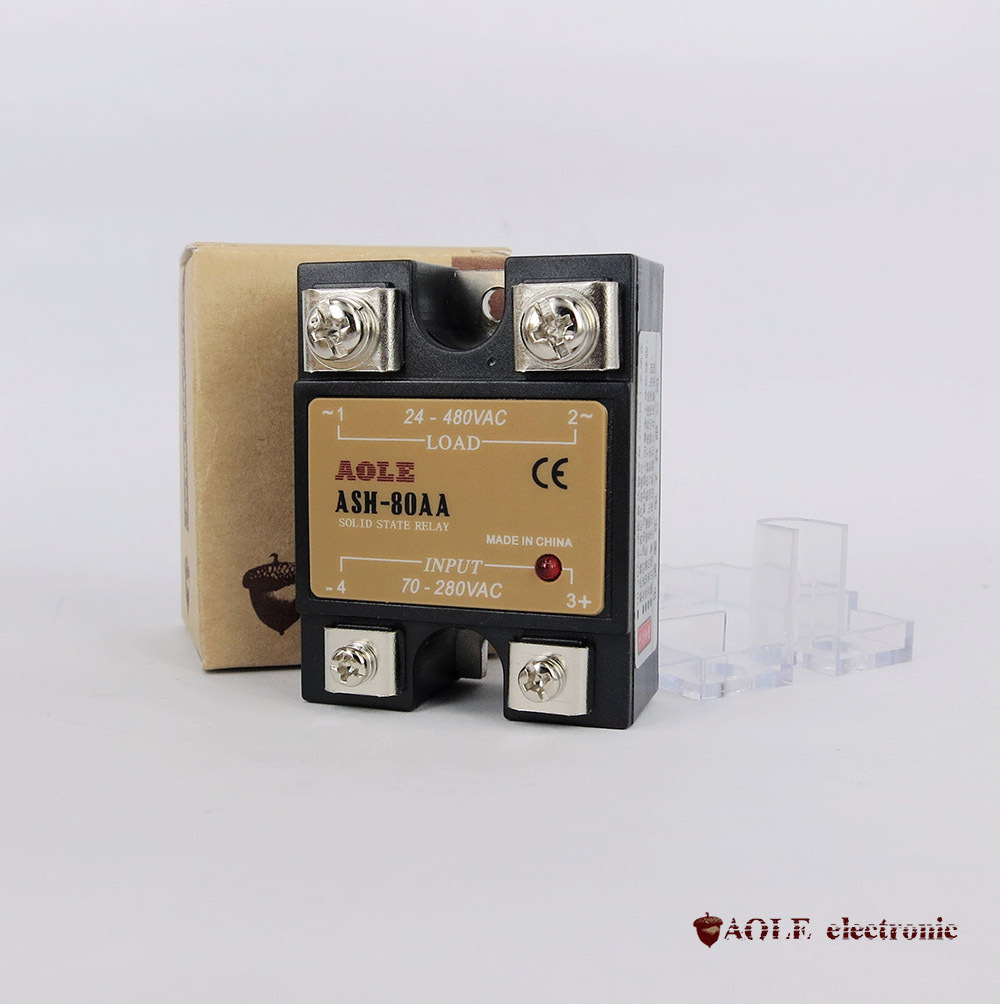

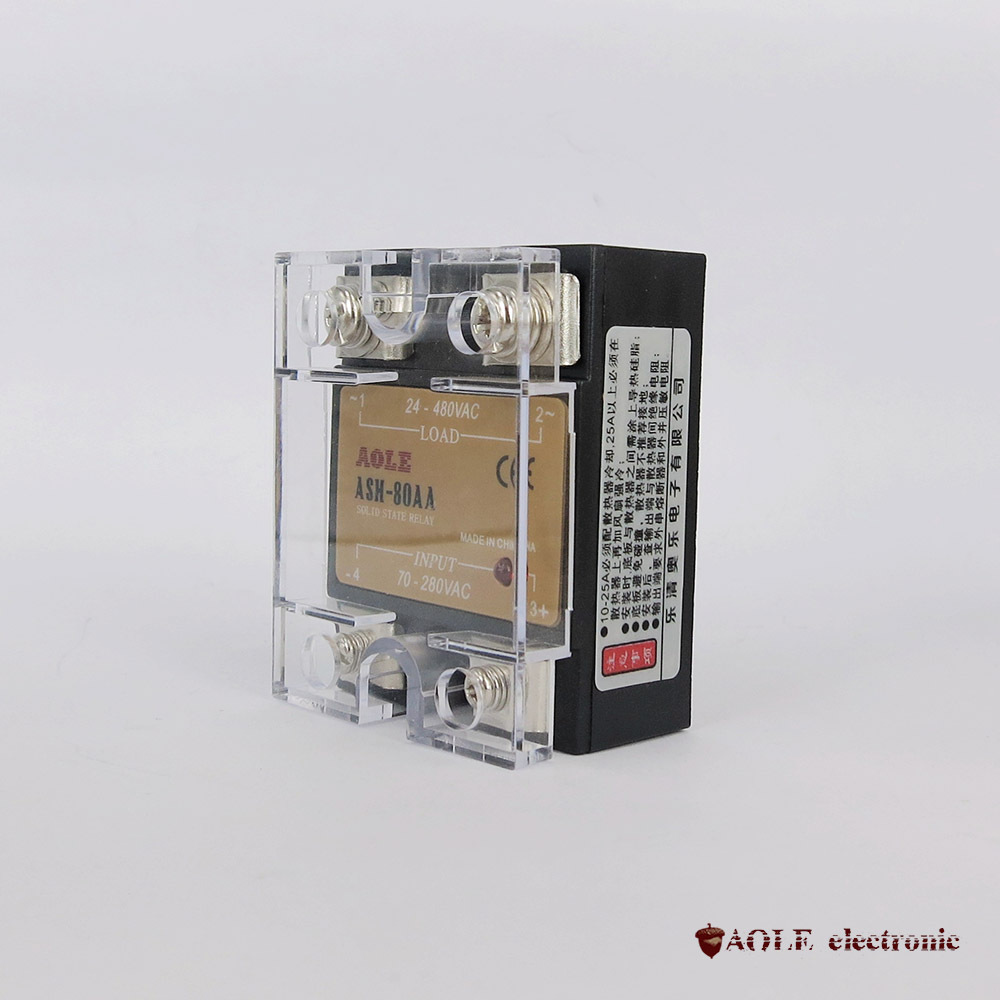

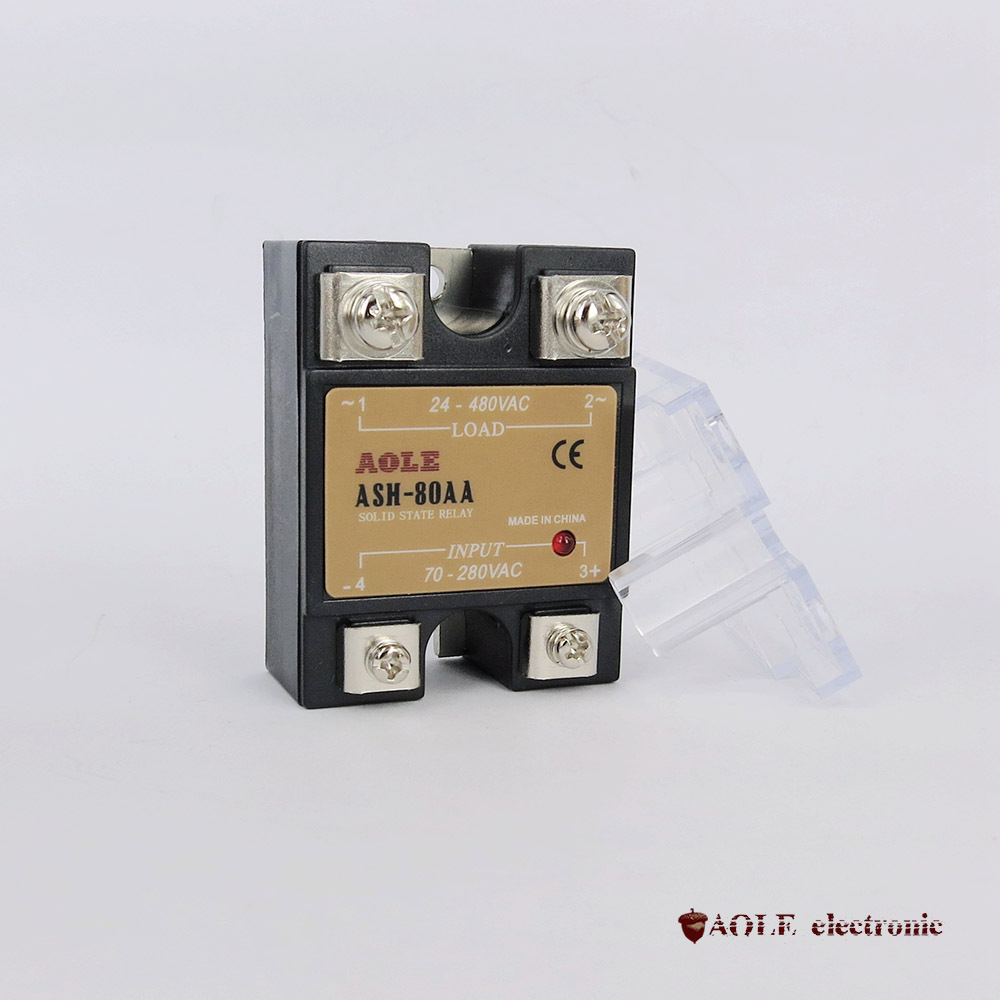

单相固态继电器 ASH-80AA
【品牌】： 奥乐(AOLE)
【型号】：ASH-80AA
【品名】：单相固态继电器80A(卧式螺纹安装)
【控制方式】:交流控交流(AC-AC)
【负载电流】：80A
【负载电压】：24-480V/AC
【控制电压】：70-280VAC
【控制电流】：AC:12mA
【外型尺寸】：mm: 58×45×31
产品特点：
1、产品均按QZXL.10013-2000企业标准,符合GB/T14048.4-2000和14048.5-2001国标制造；
2、元器件进厂经过严格的筛选，严格的工艺要求及检测手段；
3、双向可控硅输出，零电压开启，零电流关断；
4、内置阻容吸收，瞬态保护工作更可靠；
5、输入与输出回路之间光隔离，输入与输出端之间隔离耐压2500V；
6、螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强；
7、产品体积小巧，耐震、防潮、防爆、防腐蚀等；
8、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证。
固态继电器英文名称为Solid State Relay,简称SSR。是一种全部由固态电子元件组成的无触点开关器件，它利用电子元器件的特点，磁和光特性来完成输入与输出的可靠隔离，利用大功率三极管，功率场效应管，单向可控硅和双向可控硅等器件的开关特性，与电磁继电器相比,它是一种没有机械运动,不含运动零件的器件,可代替传统电磁继电器的切换装置,并具有电磁继电器电气特性的无触点开关器件,单相SSR为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态。
选型须知：
1、过零型SSR主要用于“开关”作用；随机型SSR主要与移相触发模块配套用于调压。
2、普通型SSR主要用于小电流模块或阻性负载（dv/dt要求较低）的场合；增强型主。要用大电流模块或感性负载（dv/dt要求较高）的场合。
3、电流容量选择：
(1)、阻性负载时，选取SSR的电流等级宜大于等于2倍的负载额定电流。
(2)、 交流电磁铁、交流电动机,中间继电器、电感线圈等负载时，选取SSR的电流等级宜大于等于4倍的负载额定电流。
(3)、变压器.电力补偿电容器等负载时，选取SSR的电流等级须大于5倍的负载额定电流。
散热器选配：
单相SSR在导通时的最大发热量按实际工作电流x1.5W/A来计算，三相SSR的发热量为三相实际负载电流之和，(每安培电流发热量约为1.5w),在散热设计时，应考虑到环境温度，通风条件（自然冷却、风扇冷却）及SSR安装密度等因素。参考标准为SSR底板的工作温度不得超过75度。固态继电器与散热器安装面间须涂一薄层导热硅脂。
说明及注意事项：
A：负载电流安全系数，阻型负载为2-3倍，感性负载为5-7倍。下面为常温下个负载电流的降额系数推荐值：
|
负载类型 |
电阻 |
电热 |
白织灯 |
交流电磁铁 |
变压器 |
单相电机 |
三相电机 |
|
降额系数 |
1 |
0.8 |
0.5 |
0.5 |
0.5 |
0.12-0.24 |
0.18-0.33 |
B：发热与散热：SSR导通时，两端总有压降，产生焦耳热，尤其在大电流工作时尤其突出。所以在热设计时，应考虑环境温度、通风条件、安装密度和安装方法等因素，确保表面温度低于60度。1、对于5A以下的SSR，应安装在通风环境较好的散热窗旁边，或冷却风吹到的地方。安装时应高出线路板1-2mm,同时应将下方镂空。2、对于10A及以上的SSR，应根据起实际输出电流大小配备不同面积的散热器，在继电器底板与散热器安装面之间涂抹均匀导热硅脂，然后用螺丝拧紧。当输出电力太大或表面温度接近60度时，应使用风扇冷却或水冷却。
C：过流保护：SSR工作时不允许过流，尽管选型时已经考虑了降额系数，但负载在频繁的启动，关断瞬间、非常状态的过流、人为短路、都有可能导致SSR永久失效，所以必须加以保护，一般在输出负载回路中串接小于20ms的快速熔断丝。
