产品概述

本设备采用先进的控制技术和精良的机加工零部件。该设备具有良好的稳定性，所生产的产品一致性好，同时设备具有操作简便、运行平稳、维护方便、故障率低等优点。

本设备大致分为以下三部分：

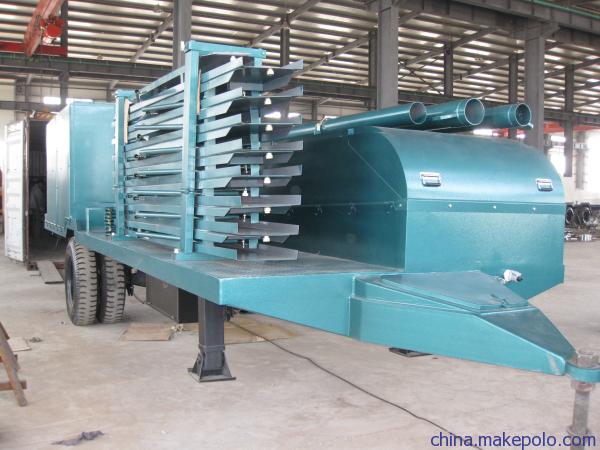

1）. 压辊机（主车）

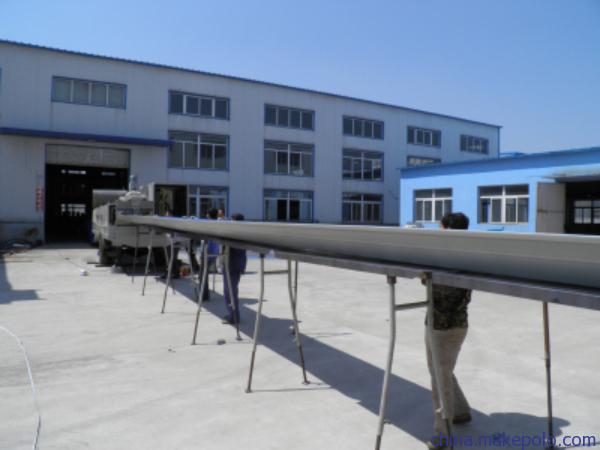

这部分主要是将彩板按要求压制成所需要的直板，并且板的各个部位尺寸合格，板面没有划漆现象。

2）. 剪切部分

这部分主要是将直板切割成所需的长度，切口齐整。

3）. 折弯部分

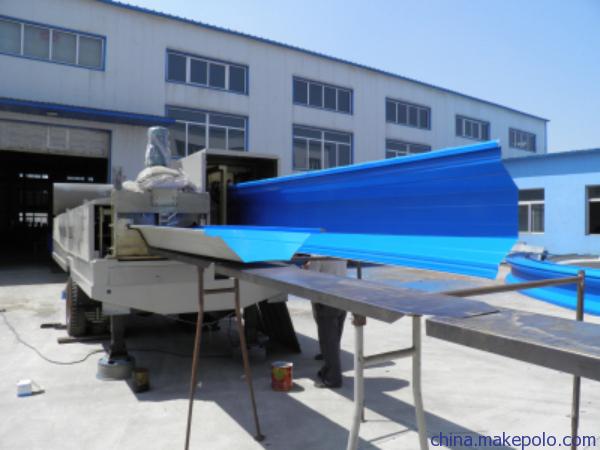

这部分主要是将直板按设计要求的弧度折成所要求的板型、弧度的大小可以通过手轮调节，顺时针转动手轮为加大弧度，逆时针转动手轮为减小弧度。

设备附件

1）. 涨卷器

这部分的作用是将彩钢板固定，便于使用。安装方法如下：首先卸掉涨卷器一段的挡板，然后插入彩卷内孔，再将挡板安装好，用扳手紧固涨卷器上的涨卷螺母。使涨卷器顶紧彩钢板内孔，然后将彩钢卷装到涨卷器支架上。支架与设备必须摆放平行，使彩卷中线对正主车压轴中线。

2）. 咬口机

本机主要讲拱板咬合到一起。具体操作如下：将两或三片拱形板在地面并成一组，用手钳将起头咬合约50毫米长。将咬口机放置到咬口上进行咬合。咬合到末端再返回（咬口机上有换向开关）进行两遍咬合。

3）. 吊具

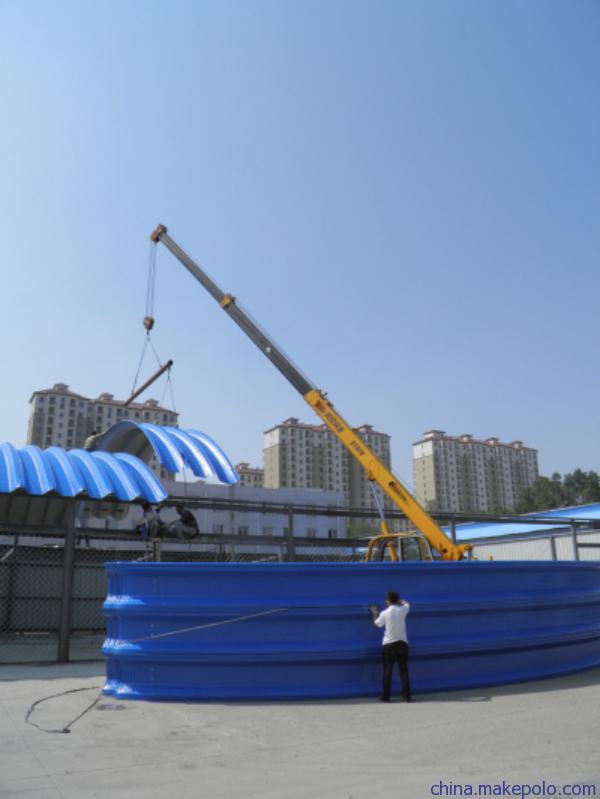

本设备配备三根吊杆。是用来吊装拱板的工具。拱板跨度20米以内，设两个吊点，超过20米设四个吊点，悬臂端不准大于6米，拱板两端用溜绳牵引。

结构特点

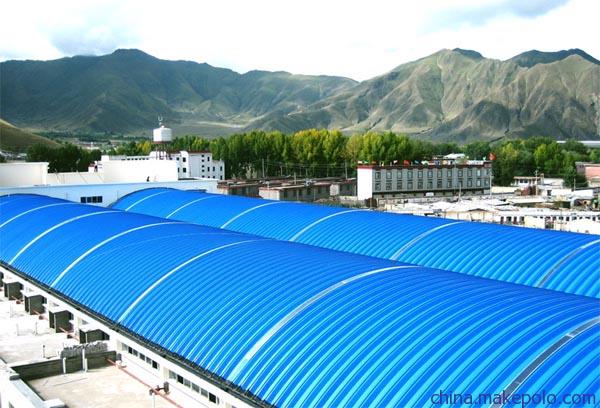

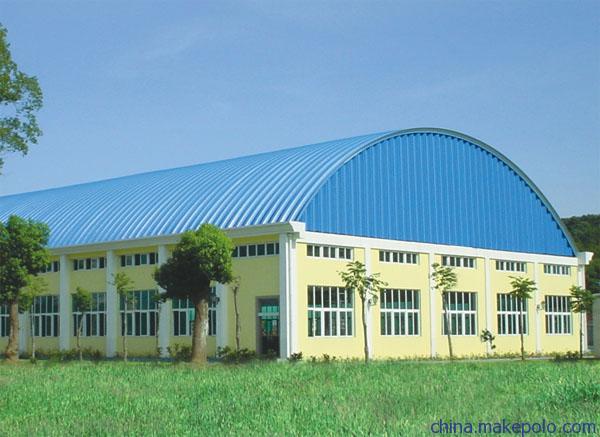

可延伸多跨建筑，形成连续大面积系列，以满足用户对使用的要求

为充分利用空间可在圈梁上生根，形成拱型高型建筑系列

可在不改变曲率半径的前提下，截取其中一段实现小跨矩落地式低型建筑系列

可在内外表面铺设岩棉，聚氨脂等保温材料，后覆单层彩板，以达到高质量的保温性能

可直接生根在地圈梁，无需再做墙体及屋顶的钢结构或网架，实现屋面墙体一体化

费用低：由于无梁无桁架，用钢量大大减少，从而降低了造价，与传统建筑相比，造价节省约28％。

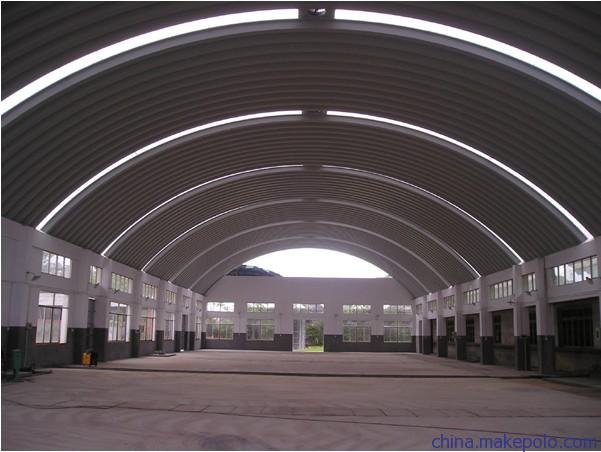

空间开阔、用途广泛：建筑跨度最大可达到36米，特别适用于空间要求较高的用户，如：机库、大型仓库，车库、厂房、粮库体育馆、游泳馆、展览厅、交易大厅、集贸市场、商业建筑、公共服务设施等各类建筑。

结构坚固使用寿命长：几乎无需任何维修保养，彩板涂层正常使用20年内不脱色，不锈蚀，使用寿命均大于30年，可以抵挡时速160公里大风的侵袭，承载140公斤／平方米积雪的重压，抗震能力远超　　施工快、工期短：一台设备每天可完成彩板拱形屋顶制作1500-2000平米，每天可盖顶1500-2000平米，是任何其它建筑方式都无法比拟的，为用户快速回收投资提供—了条件。过一般混凝土结构建筑。

产品特点 ：
高效益：建造相同的面积，能使工期成倍的缩短，使投资在短时间内可得到回报。
低造价：整个建筑无需梁和檀条这一造价仅相当于钢结构的2/3，且跨度越大，相比造价越低。
耐用性：使用寿命更长久，只要保养得当，甚至无需维修。
构造合理：合理设计拱型建筑距范围，人工控制机器咬合，完全避免了渗水和漏水现象。
抗风能力：为客户量身定制，能抵抗强风的侵袭。
承载能力：根据客户要求，用最合适的板型解决当地暴雪问题。

适用范围：
体育场馆、展览厅馆、交易市场、影剧戏院    储存仓库、车库机库、粮库冷库、集散大棚
工业厂房、农用暖棚、旧房改造、楼房加层    学校医院、旅游设施、集贸市场、娱乐场所
