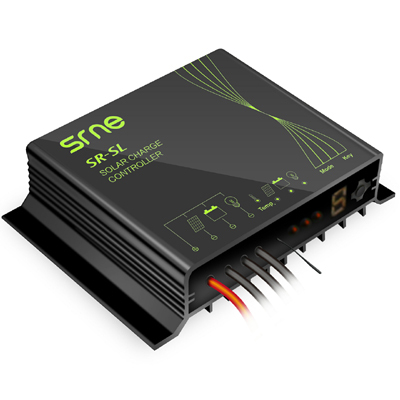

产品名称： 太阳能智能充电控制器
产品尺寸： 82×58×20(mm)

一、产品简介

SR-SL系列为新一代防水太阳能智能控制器，采用高速MCU和专用控制算法设计，使使控制更加先进和智能。同时采用先进工艺生产，具有防水性能好、体积小、功率密度高等特点。独具创新的调试方式为用户提供更加简单快捷的使用方式。SR-SL系列控制器具有短路、过载、防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。对于具有自动识别的型号，系统上电时将检测系统电压，如果是12V系统数码管显示“0”；如果是24V系统数码管将显示“1”。

二、主要特点
    1.   IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀。
    2.   12V/24V系统电压自动识别。
    3.   LED数字显示和防水按键操作，使用简单快捷。
    4.   改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫化现象，提高蓄电池使用寿命。
    5.   五种负载工作模式,方便使用在各种路灯及监控设备上。
    6. 外置温度传感器，具有高精度温度补偿。
    7.   参数设置掉电保存功能，无需重复设置，使用方便快捷。
    8.   各种状态指示。
    9.   具有过充、过放、过载保护以及电子短路保护与防反接保护。
    10.TVS防雷保护。

三、安装和接线

    1.  控制器安装要牢靠，尺寸如下：
外形尺寸：82×58×20(mm)
安装尺寸：43×75(mm)
安装孔径：3.5(mm)
2.SR-SL系列控制器可以在12V或24V系统电压下工作，使用时请先接蓄电池，控制器会自动识别
 蓄电池电压后开始工作。如果是12V系统数码管显示“0﹒”；如果是24V系统数码管将显示“1﹒”。3. 连接“+”极：控制器为共正极设计，请将蓄电池、光电池和负载的正极分别与控制器的正极端（红线）连接在一起。4. 连接蓄电池“－”极：如果连接正确，控制器指示灯会闪烁，否则，请检查连接是否正确。5.   连接太阳能板“－”极：如果有阳光，太阳能板指示灯会亮，否则，请检查连接是否正确。6.   连接负载“－”极：将负载连接线接入控制器负载输出端，电流不能超过控制器额定电流。接线图如下图所示：
