全新款大功率步进电机驱动器上市了！！！

JY-BJ45型步进电机驱动器

     特点：

1， 内置测试脉冲发生电路，通过拨码开关可以选择内部脉冲驱动电机转动，通过侧面电位器可以调整内部脉冲频率。

2， 用户可以通过拨码开关设置细分、半流状态、衰减等级及内部测试脉冲。

3， 具有普通驱动器的脉冲输入端口，可直接代替脉冲控制驱动器。

4， 共有8档脉冲细分功能，高64细分；

5， 电流控制平滑、精准、电机发热小；

6， 步进脉冲停止超过250ms时，电机电流减半（通过拨码开关设置）；

7，电压范围：DC20~42V；具有过温、过流、欠压保护功能；

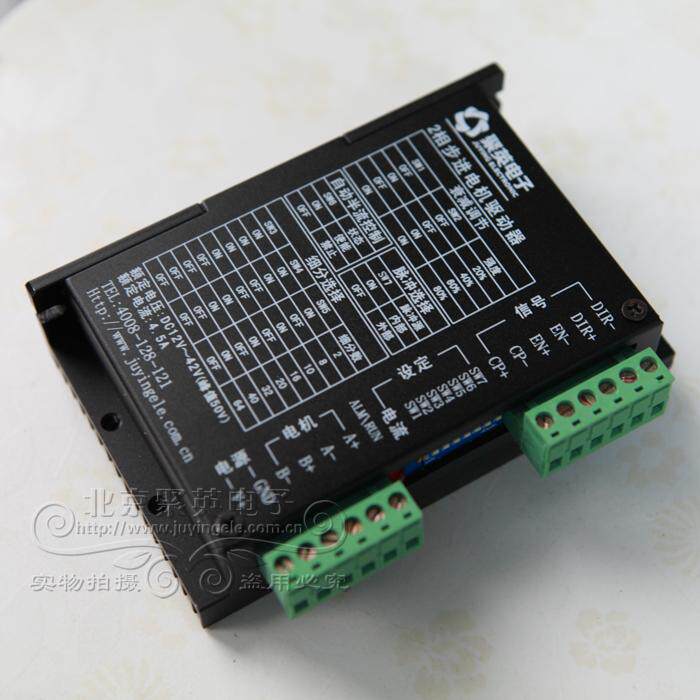

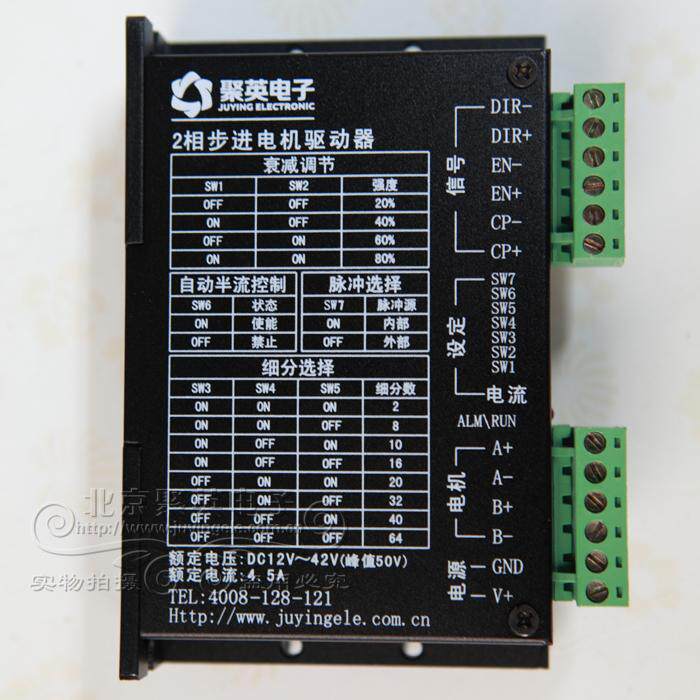

产品图片：

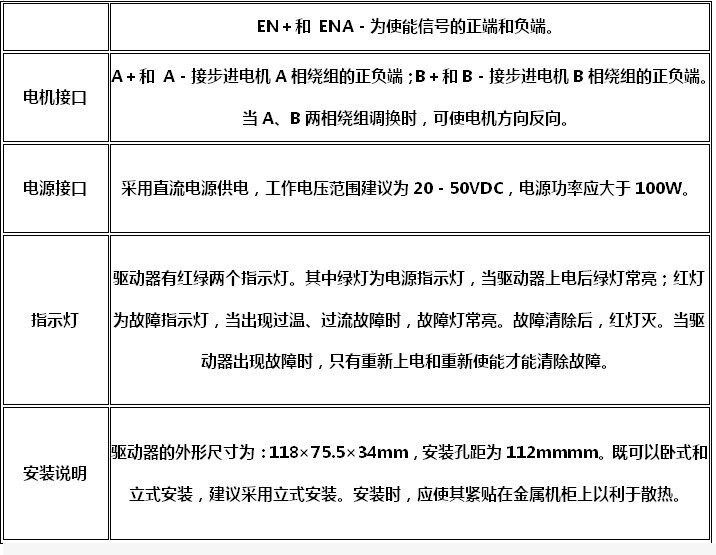

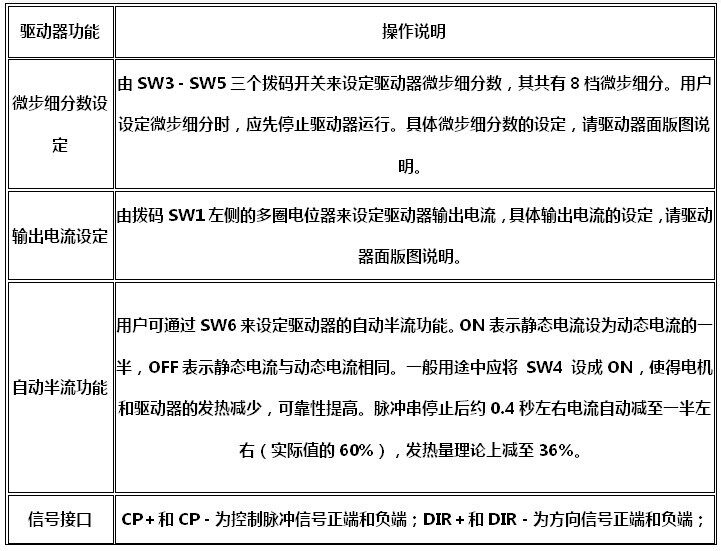

驱动器功能说明

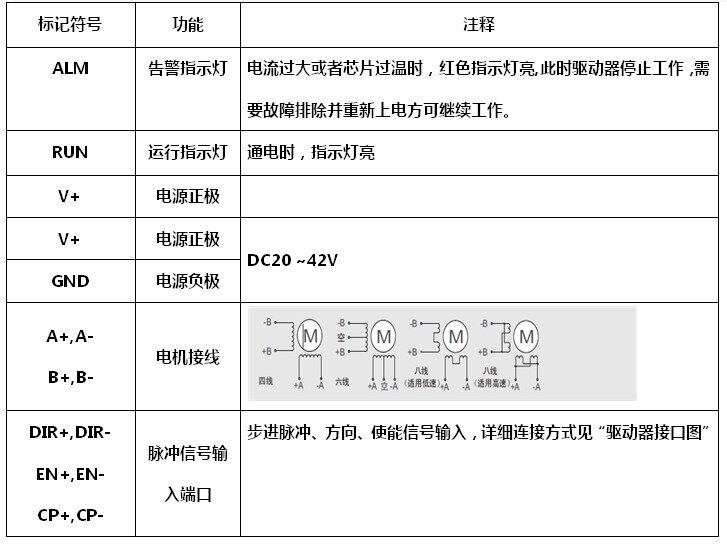

指示灯引脚功能

拨码开关设定

JY-BJ45步进电机驱动器采用7位拨码开关设定细分数、半流选择、脉冲选择、衰减调节。

SW1、SW2：衰减调节

SW3、SW4、SW5：细分选择

SW6：自动半流选择

SW7：脉冲选择

工作电流设定

通过拨码开关SW1左侧的多圈电位器调节。逆时针增大，顺时针减小。

内部脉冲频率设定

通过左侧的多圈电位器调节。顺时针增大，逆时针减小

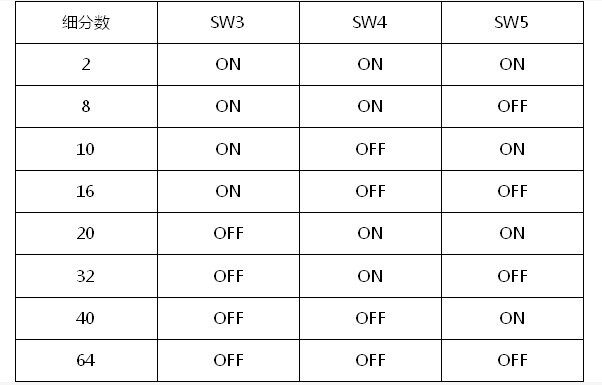

细分设定

驱动器接口

注意：

1、 VCC为5V，12V时R短接；

2、VCC为24V时，R为2K，大于1/8W的电阻；

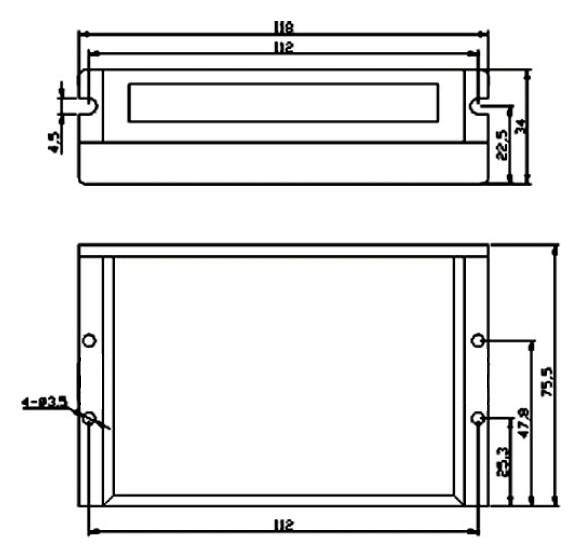

安装尺寸
