这款型号为HD-668是一款可以将高清视频HDMI数字信号转换为VGA和YPBPR模拟信号及AUDIO模拟音频和光纤数字音频信号的转换器,VGA与YPBR信号可送到CRT/LED显示器,电视机及投影机等.

输入HDMI信号可以驳接PS3,XBOX360,蓝光DVD,高清机顶盒等。用户可以输出把信号同时连接显示器,投影机或电视机等设备。

本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

真诚服务是我们的理念，顾客满意是我们的宗旨。本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。

美国沃尔玛、清华同方、TCL、研祥集团、华为、富士康、同州等世界知名企业的商用设备视频指定供应商

电话：0755-26737560，13728966356

联系人：张宏亮

H

EMAIL：

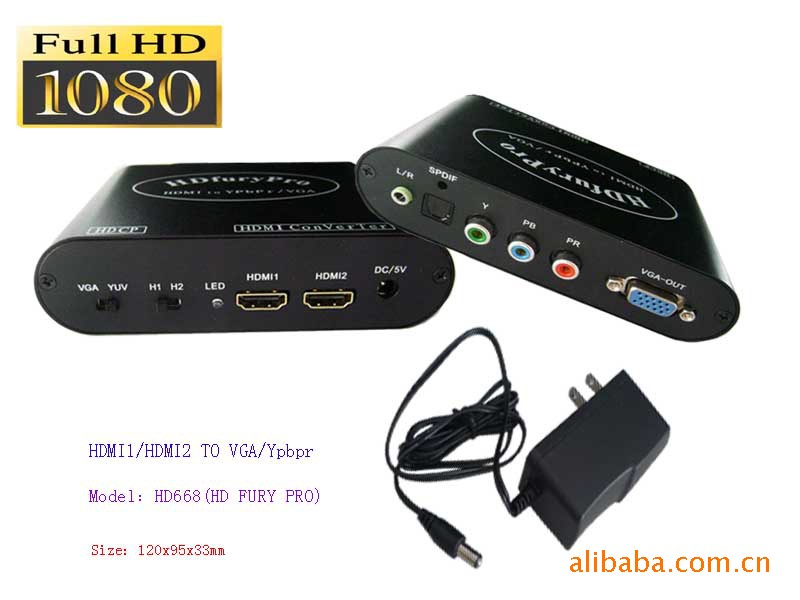

HDMI转VGA/YPBR

型号:HD668

一.产品介绍

Ⅰ：简介

HDMI to VGA/YPBPR转换器是一款专为没有HDMI接口的电视机或投影仪而设计的，可方便实现HDMI>VGA或HDMI>YPBPR的格式变换.采用高集成度视频芯片处理，可将HDMI格式的高清信号转成高分辨率的VGA信号或高清晰度YPBPR信号，有助于驳接更多不带HDMI接口的显示设备（电视，投影，显示器……）

本产品为纯硬件处理，具有画质好，清晰度高，体积小，无需要安装驱动程序，携带方便，即插即用，移动性强等。

Ⅱ：产品特点

   1.高清晰度HDMI数字化处理芯片，可将HDMI数字信号转为模拟高分辨率的VGA信号或高清晰的YPBPR信号

   2.可将HDMI高清信号里面的数字音频信号独立输出，同时也可以输出模拟的2.0立体声

3.多路视频输入（HDMI1,HDMI2）,多路模拟输出 （VGA或YPBPR）,多路音频输出（光纤，立体声）

Ⅲ：产品应用领域

1.应用领域：

安防视频信号源，广电设备，医疗设备，民用（如DVD,机顶盒，游戏机等）
2.产品优点：（同类产品对比）
无需更改任何原设备硬件，即接即用
适用范围广（安防，广电，医疗，民用）可应用于全球大部份国家和行业的视频设备
兼容性好，操作简单方便
体积小，移动性强（120mm x95mm x33mm)

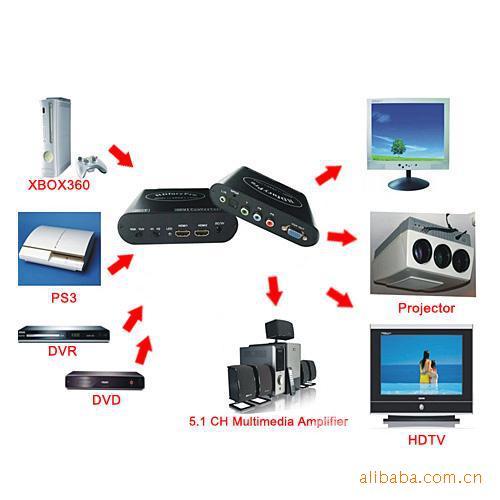

可驳接DVD/Blu-ray DVD/HD set-BOX /DVR/PS3/XBOX360,电视机/监视器/投影机等；

Ⅳ：产品接口示意图

    1.输入接口:HDMI1,HDMI2

    2.输出接口:Ypbpr,VGA,AUDIO-OUT

    3.输入模式:

      HDMI输入模式：480I, 480P, 576I, 576P, 720P, 1080I, 1080P

    4.输出模式:

      a. Ypbp输出模式：480I, 480P, 576I, 576P, 720P, 1080I

      b. VGA输出模式: 480I, 480P, 576I, 576P, 720P, 1080I, 1080P

5.音频接口:SPDIF OUT,AUDIO-OUT

SPDIF驳接5.1功放机，可实现5.1音源输出

二.附件说明:

三.技术参数

 随机配送附件图示:

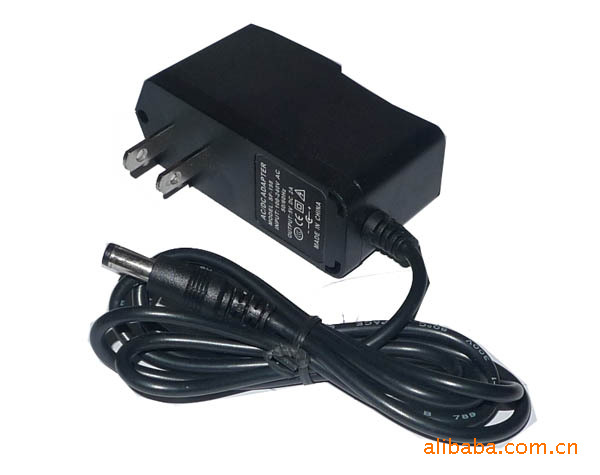

电源适配器

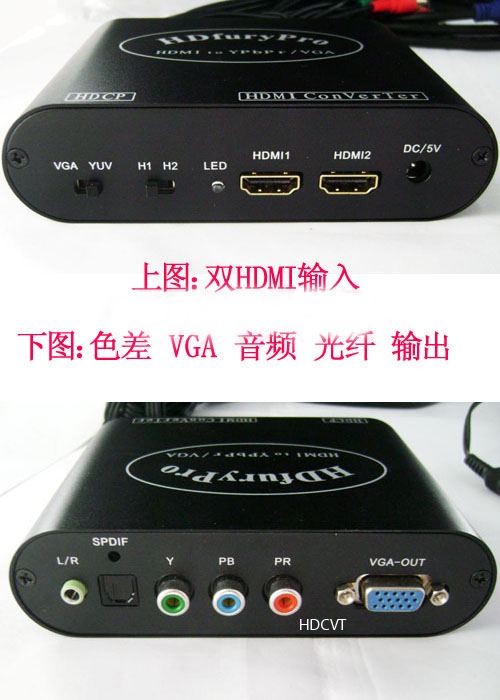

物理连接口示意图:

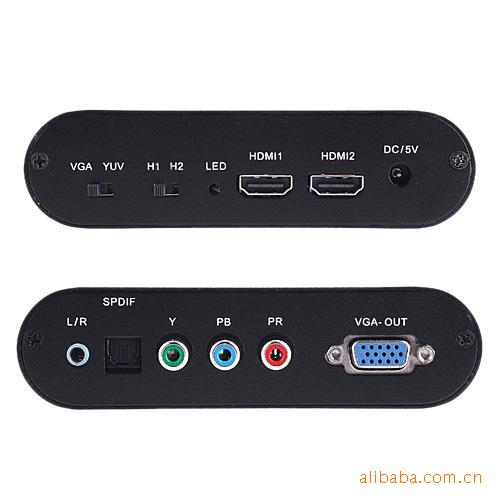

图1.1 前面板示意图

DC/5V：电源输入接口,输入5V/1A电源

HDMI1HDMI1输入接口

HDMI2:HDMI2输入接口

LED;电源指示灯,通电后常亮

VGA/YUV:VGA与YPBPR输出切换开关

H1/H2:HDMI1与HDMI2输出切换开关

L/R:2.1立体声输出接口

SPDIF:光纤数字音频输出接口

YPBPR:色差输出接口

VGA OUT:VGA输出接口

连接与操作:

1. 通过HDMI线把输出设备如PS3/XOBX360/高清播放机等与转换器连接起来；
2. 通过VGA线把转换器VGA输出接口与显示器,投影机或电视的VGA接口连接起来；
3. 把电源接入市电220V

注意事项:

请正确使用并妥善保养，以保证产品性能以及正常工作。

 在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：

注:图片仅供参考,由于每批次生产的不同,有可能丝印或LOGO发生变化,发货以实物为准
