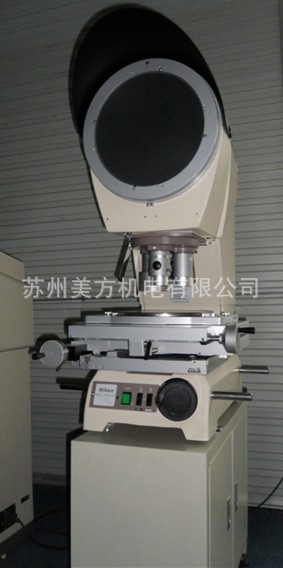

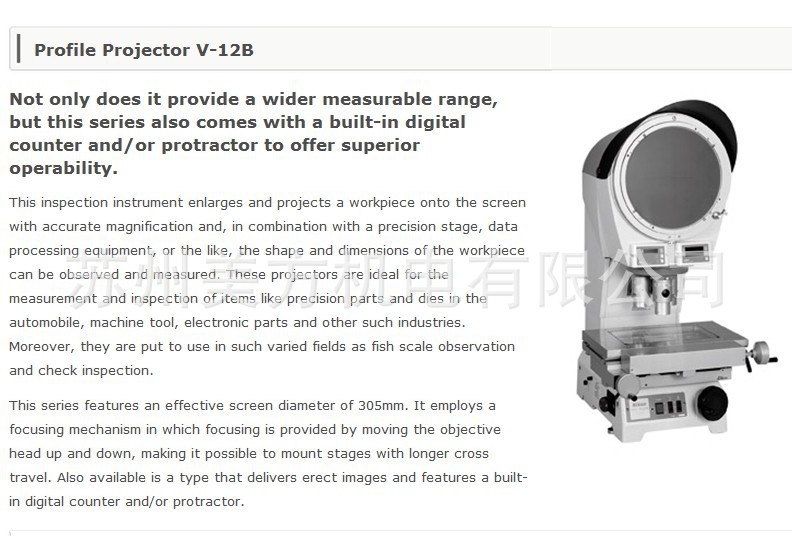

Nikon V-12B系列
尼康的桌上型投影机提高了精密度和操作简易性。
没有人比尼康更清楚如何把精密度和操作性能更好的结合在一起—你可以把你的精力专注于你的工作，而不是放在你的设备上。这些投影机拥有12"的投影屏幕，使用腹背式调焦方式，可以安装更高精度，更大行程的载物台。内置XY计数器和测角仪，正立的影像，观察和操作更加简单。
主要特征
- 可安装更大的载物台
- 可调的基座尺寸
- 投影镜头
- 四段式的变焦透镜
- 可切换的垂直照明/斜照明
- 正立的影像
- 内置计数器和测角仪
V-12B系列
属于小型台式量仪，投影屏有效直径为305 mm，垂直正立象，主要用于生产车间的工件尺寸检测。具有倍率精度高、图象清晰、操作方便等特点。
根据XY计数器、数字式测角仪的配置情况不同，一共有四种子型号可选。
最大可搭载尼康的10X6型测量载物台，其行程为250(X)×150(Y)mm，承载能力达20Kg；
可能支持的最大被测工件高度为100mm；
透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有四段变焦功能，可以根据投影物镜的倍率不同进行调节，以获得最佳的照明效果；
可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量。
规格
型号 | V-12B系列 | |||
V-12BDC | V-12BD | V-12BSC | V-12BS | |
投影幕 | 旋转式投影幕，投影面有效直径：305mm（带雕刻十字线） ，内置数字分度规，旋转角度：360°，旋转角度最小读数：1′ | 固定式投影幕，投影面有效直径：305mm（带雕刻十字线） | ||
计数器 | 内置 | — | 内置 | — |
投影镜头 | 5×，10×，20×，25×，50×，100×，200×，500×（所有镜头同焦点） 3孔旋转式镜头架 | |||
倍率精度 | 透射照明：±0.1％，反射照明：±0.15％ | |||
载物台 | MHS 10×6，MHS 8×6，MHS 6×4，MHS 4×4，O3L，MHS 2×2，滑动载物台 | |||
被测物最大高度 | 100mm（使用MHS 10×6载物台时：70mm） | |||
电源 | AC100V/120V（50/60Hz） ，能耗约340VA | |||
主机尺寸.重量 | 410(W)×650(D)×938～1038(H)mm， （安装遮光罩时：693(D)×970～1070(H)mm） ，约80kg | |||
可安装更大的载物台
由于V-12B系列投影机采用了腹背式调焦方式，让整个头部上升下降，所以可以安装更大尺寸的载物台。当安装10x6载物台的时候，投影机的测量范围可以达到250x150mm。
可调的基座尺寸
由于增加了仪器的刚性，因此可以采用腹背式调焦方式，使得最大的工件高度可以达到100mm。
投影镜头采用转塔式结构，可以同时安装3个投影镜头。从5x到500x的所有镜头，都拥有超高的解析力和很小的失真率，工作距离和所有其他厂家的镜头相比要更长。
四段式的变焦透镜使用底部光的时候，根据镜头的倍率，调整四段式变焦透镜使适量的光线进入镜头。当使用200x或500x镜头的时候，必须使用DIA聚光镜。
可切换的垂直照明/斜照明内置的表面灯可以在垂直照明和斜照明之间根据需要随意切换，在测量树脂零件和其他一些零件时，可以非常容易的探测到边界。
正立的影像投影出来的影像是正立的，和真实的工件摆放是一致的，测量的时候非常方便，而且图像质量比倒立的影像更加清晰。
内置计数器和测角仪V-12系列分为4种型号。V-12BDC 和 12BSC内置了计数器，V-12BDC 和 V-12BD内置了测角仪。
技术规格
| 投影屏幕: | 有效投影屏直径305mm。V-12BDC 和V-12BD有数字测量仪微调旋钮，可以360度旋转(最小读书是1分) ; |
| XY计数器: | V-12BDC-内置(1 mm/0.5 mm可选); V-12BD - 无; V-12BSC - 内置(1 mm/0.5 mm可选); V-12BS -无 |
| 最大样本高度: | 100mm (4.0 in) (使用8x6, 6x4, 4x4, O3L 和2x2时) |
| 电源(2种): | 110 VAC (50/60Hz); 220VAC (50/60 Hz) |
| 最大承载重量: | 8x6和6x4:15 公斤 (33.0 lb.) ; 4x4:6 公斤 (13.2 lb.) ; O3L: 5 公斤 (11.0 lb.) ; 2x2:5 公斤 (11.0 lb.) ; |
| 尺寸: | 409 x 648 x 970-1070 mm (16.1x25.5x38.2-42.1 in ) |
| 投影镜头: | 5x, 10x, 20x, 25x, 50x, 100x, 200x and 500x. 3-lens turret; clamp screw type |
| 载物台: | 8x6, 6x4, 4x4, O3L 和2x2. |
| 垂直落射照明: | 所有投影镜头内部都安装了半反射镜片，当使用500x镜头的时候必须使用EPI聚光镜。 |
| 重量: | 大约. 80 kg. (176.4 lb.) |
| 放大倍率精度: | 轮廓照明 +/- 0.1%, 垂直/斜照明 +/-0.15% |
| 影像: | 正立，非反向的 |
| 照明: | 高/低亮度控制。24V 150W 卤素灯炮。 |
| 斜照明: | 倾斜EPI照明单元，就可以得到45度的斜照明。 |
| 轮廓照明: | 远心光学。200x 和500x 镜头必须配合DIA聚光镜使用。 |
