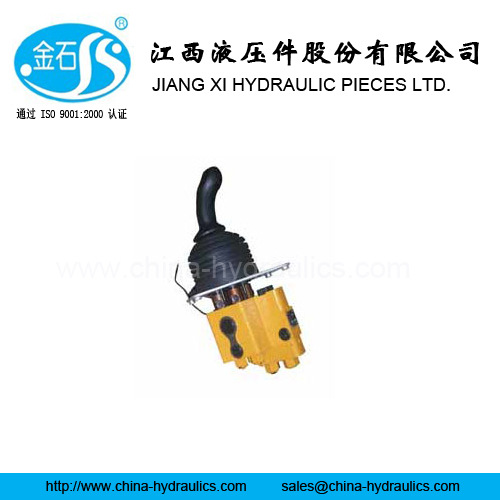

DXS单手柄先导阀

1、基本特点
DXS单手柄先导阀是在DJS先导阀基础上改进设计的新产品。该阀与D32液动多路换向阀组合,主要配套于ZL40、ZL50、ZL60等大、中型装载机,亦可用于如推土机等其它大、中型工程机械的工作装置液压系统。先导阀采用单手柄,操纵舒适、方便,手柄上可根据用户需要安装1~3个电气控制按钮;先导阀在举升和收斗位置设有电磁定位,简化了操作程序,减轻了劳动强度;先导阀控制油口输出的二次压力呈线性变化,使调速性能更好,相应调速范围更宽。
2、型号编法说明
|
DX |
S |
|
1 |
2 |
|
1:单手柄减压式比例先导阀
2:手动式 |
3、技术数据
|
公称压力 |
2.5 MPa |
|
最大压力 |
5 MPa |
|
公称流量 |
10 L/ min |
|
最大流量 |
15 L/ min |
|
控制压力范围 |
转斗联 : 0.5~2.5 MPa
动臂联: 0.5~2.0 MPa |
|
粘度范围 |
10~380 mm2/s |
|
油液温度范围 |
-20~+80℃ |
|
油液清洁度 |
油液及系统的清洁度不低于GB/T 14039-2000 19/16级或NAS 1638 10级 |
|
电磁铁工作电压 |
DC24V |
|
电磁铁工作电流 |
190~210 mA(在常温、电压24 V) |
|
电磁铁工作温度 |
-40~+121℃ |
|
电磁铁额定吸力 |
320~360 N |
4、近似质量
基本阀组 .................... 8 kg
5、安装方位
任选
