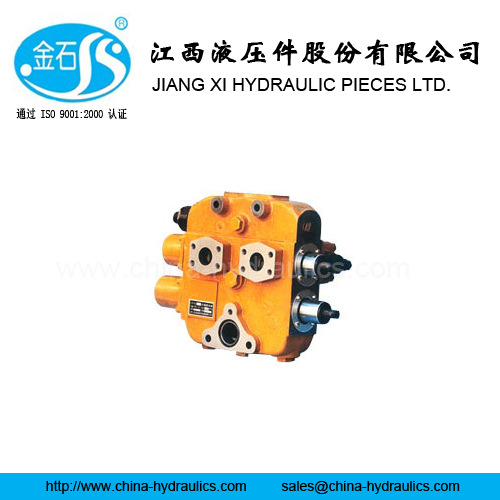

DF系列多路换向阀

1、基本特点
该阀是通过改变油液的流动方向控制转斗油缸和动臂油缸的运动方向,使各物件停留在某一位置,以满足工程机械各种作业的要求。具有结构紧凑、工作可靠、性能先进、密封性好、维修方便等特点,是目前国内大、中型装载机及叉车中主要工作装置液压元件。
◆阀体采用高强度蠕墨铸铁,质量可靠
◆整体式结构,有二联、三联
◆可根据用户要求,配置安全阀、过载阀、补油阀等辅助阀,功能齐全,通用性好,便于维修
◆有手动、液控二种操作方式,手动操作方式可配弹簧复位、钢球定位、气动复位等形式
◆各油口为法兰连接且有多个布置位置供用户选择
2、型号编法和选择
|
DF |
¾ |
25 |
□ |
□ |
|
1 |
¾ |
2 |
3 |
4 |
|
1:多路换向阀
2:通径:25mm、 32 mm
3: 产品代号:B2、B4、C、D2、D4、D5、E、F2
4: 联数:(二联:无、三联:A) |
3、技术数据
|
|
DF-25 |
DF-32 |
|
公称流量(L/min) |
160 |
250 |
|
公称压力(MPa) |
16 |
|
主安全阀调压范围(MPa) |
6~18 |
|
过载阀调压范围(MPa) |
8.0~20.0 |
|
粘度范围 |
10~380 mm2/s |
|
油液温度范围 |
-20~80℃ |
|
油液清洁度 |
油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
4、近似质量
基本阀组 ............39 kg
三联阀组 ………………54kg
5、安装方位
任选
