RB777C
B77C
RB777
用 途：
筑路及安装工程中破碎泥土和其它坚硬物体,以及土壤的压实。
简要说明：

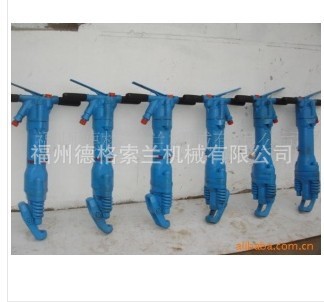

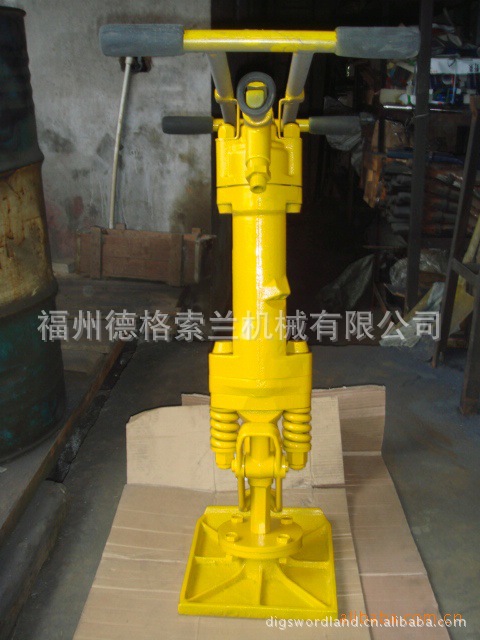

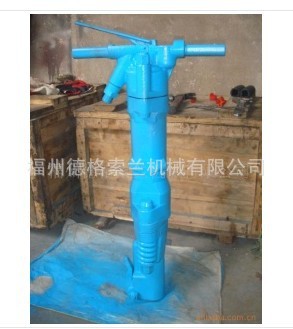

B77C,RB777气动凿岩机是以压缩空气为动力的工具，压缩空气由阀轮流分配到缸体的两端，使锤体进行往复运动通过垫锤冲击钢钎尾部，将钢钎凿入混泥土中，使其分裂成块。RB777C 是用于颗粒状土壤的压实。这种冲击夯是道路边沿，沟渠，水池，立柱，防护栏，建筑物等压实的理想工具。
|
|
| B77C | RB777 | RB777C |
机身总长 | Overall length | mm | 743 | 733 | 900 |
机 重 | Total weight | kg | 39 | 37 | 51 |
气缸直径 | Cylinder D | mm | 57 | 57 | 57 |
锤体行程 | Rammer stroke | mm | 189 | 189 | 189 |
工作气压 | Working pressure | Mpa | 0.63 | 0.63 | 0.63 |
冲击频率 | Impact frequency | HZ | 18.3 | 18.3 | 18.3 |
耗气量 | Air consumption | L/S | 34 | 34 | 34 |
气管内径 | Air pipe inner dia | mm | 19 | 19 | 19 |
注油器容量 | Lubrication capacity | ml | 30 | 30 | 30 |
序号 | 零件号 | 零件名称 | 数量 | 序号 | 零件号 | 零件名称 | 数量 | |
1 | RB777-18 | 手柄套(A) | 1 | 19 | RB777-29 | 挡位销垫柱 |
| |
2 | GB1235- | O形密封圈 | 1 | 20 | RB777-15 | 钎卡螺母 | 2 | |
3 | RB777-22 | 螺塞 | 1 | 21 | RB777-20 | 钎卡小轴 | 1 | |
4 | RB777-01 | 镐柄体 | 1 | 22 | RB777-25 | O型圈. | 1 | |
5 | RB777-13 | 操纵手把 | 1 | 23 | RB777-04 | 钎卡 | 1 | |
6 | RB777-30 | 紫铜小棒3×6 | 1 | 24 | RB777-19 | 手柄套（B） | 1 | |
7 | RB777-24 | 注油塞 | 1 | 25 | GB897- | 弹性圆注销 | 1 | |
8 | GB897 | 弹性圆注销6.5×12 | 1 | 26 | RB777-23 | 挺杆导管 | 1 | |
9 | RB777-16 | 长螺杆 | 2 | 27 | RB777-26 | 挺杆销 | 1 | |
10 | RB777-17 | 螺母 | 2 | 28 | RB777-27 | 阻塞球阀 | 1 | |
11 | RB777-02 | 气缸 | 1 | 29 | RB777-21 | 球阀弹簧 | 1 | |
12 | RB777-06 | 锤体 | 1 | 30 | RB777-31 | 闷塞 | 2 | |
13 | RB777-14 | 钎卡螺栓 | 2 | 31 | RB777-11 | 水管螺母 | 1 | |
14 | RB777-10 | 冲头 | 1 | 32 | RB777-08 | 阀柜垫板 | 1 | |
15 | RB777-05 | 导向套 | 1 | 33 | RB777-09 | 阀片 | 1 | |
16 | RB777-03 | 机头 | 1 | 34 | RB777-07 | 阀柜 | 1 | |
17 | RB777-12 | 钎卡弹簧 | 2 | 35 | RB777C-32 | 支架手把 | ||
18 | RB777-28 | 钎卡挡位销 | 1 | 36 | RB777C-33 | 冲击板 |
