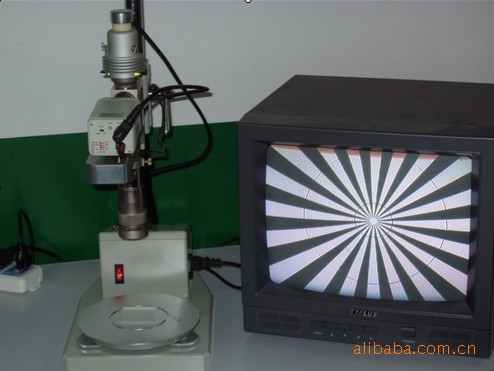

相机镜头模组对焦用gokasha对焦机

1: 首先调整对焦仪, 使对焦仪物镜对准被测相机镜头,同时也可以调整夹具,一定要使对焦仪的光轴和被测镜头一致。
2:调整对焦仪灯座上的三颗螺丝,使灯光照在被测镜头中央。若灯光不够强,可把滤光镜拿走,调完后再装上。调完后需要拧紧三颗螺丝固定。
3:取走被测相机或镜头,调节对焦仪底座上三颗螺丝,使目镜中看到或监视器上的图像位于小圆圈中央。
4:调节对焦仪物镜镜筒,使刻度读数为零。
5:调准对焦仪目镜,使看到的图像最清晰。如果是装了CCD摄像机的,最好用胶布把目镜固定牢固。
6:对焦仪目镜或监视器上看不到图像。若一点亮度都没有,主要是没通电,灯泡不亮。检查一下插座,保险丝,灯泡。如果能在边缘看到一点图像,则需要调整对焦仪底座上的三颗螺丝,把图像调到中心来。
7:图像一边暗一边亮,或看到的CMOS/CCD像素不够清晰。主要是光轴偏了,或者灯光偏了,需要检查灯的位置,以及对焦仪是不是对准了镜头。另外,对焦仪的镜头脏了,也会导致图像不清晰,主要是灯座里的镜头脏,可用棉花棒蘸酒精擦干净。
8:测量数据不准确主要是零位没有校准好,需要重新校准目镜。或者,对焦仪的物镜与棱镜之间的联接松了,重新拧紧即可。
