产品简介：

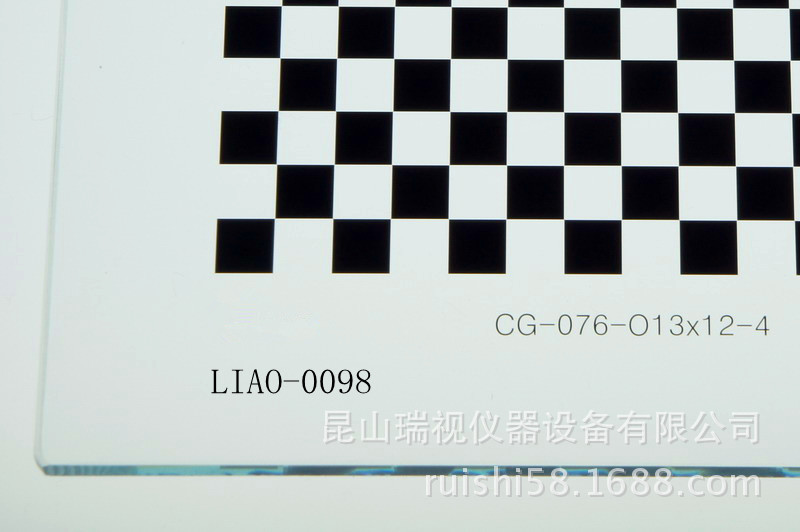

任何机器视觉镜头（无论是否为远心镜头）都存在一定的畸变。除了常见的"桶形"与"枕形"畸变之外，改变视角或元件未对准也会影响到图像的对称性，造成"梯形"畸变。成像与测量应用总希望能杜绝畸变，目前一般通过软件分析规则的高精度几何图形后,进行软件校正。因此，Opto远心公司®凭借卓越的光刻技术，生产并提供超高几何精度的铬玻璃图板。
瑞视远心公司®棋盘格图板种类繁多，基本能匹配全部我公司不同视野的远心镜头并进行软件校正，软件校正建立与标定靶定位有关，标定靶定位精准则校正亦精准。
规格参数 ：
Part Number | Compatible | Compatible | Dimensions | Thickness | Active Area | Squares | Dimensional |
| Telecentric Types | Pattern Mounts | Widthx Height | | Widthx Height | Width& Spacing | Accuracy |
| (Matrix, Large and UV P/Ns ending in) | (CMPH) | (mm x mm) | (mm) | (mm x mm) | (mm) | (micron) |
|
PT004-008 | 04, 07 and 09 | CMPH004-024 | 33 x 26 | 3 | 15 x 13 | 0,2 | 1,29 |
PT016-026 | 16, 24 | CMPH004-024 | 33 x 26 | 3 | 24 x 31 | 0,6 | 1,52 |
PT036-006 | 36, 48 and 56 | CMPH036-056 | 66 x 52 | 3 | 51 x 64 | 1,35 | 1,9 |
PT064-496 | 64, 72, 80, 85 and 96 | CMPH064-096 | 107 x 83 | 3 | 105 x 79 | 2,2 | 2,4 |
PT120-640 | 110, 120, 130, 144, 172, 192, 200, 240 | n.a. | 229 x 229 | 3 | 208 x 208 | 4 | 3,7 |
为了更灵活地装载标定靶，Opto远心公司®同样设计了标定靶的靶架，每种标定图形都能简单、牢固地安放在特制的固定架上 。
三块磁铁将标定靶固定于平面：这种可移动的设计使操作者能调节标定靶相位与中心位置。标定靶与靶架同样可以固定在远心固定架上，组成完美的光学试验台，是精确测量系统采用CVTClib（机器视觉远心库）进行软件校正的必备之选。
规格参数 ：
Part Number | Compatible | Width | Height | Thickness | Weigh |
| Patterns | | | | (g) |
| | (mm) | (mm) | (mm) | (mm) |
|
CMPH004-024 | PT004-009, PT016-024 | 45 | 68,5 | 18,0 | 78,0 |
CMPH036-056 | PT036-056 | 81 | 123,1 | 22,5 | 257,0 |
CMPH064-096 | PT064-096 | 129 | 145,5 | 25,0 | 611,0 |
